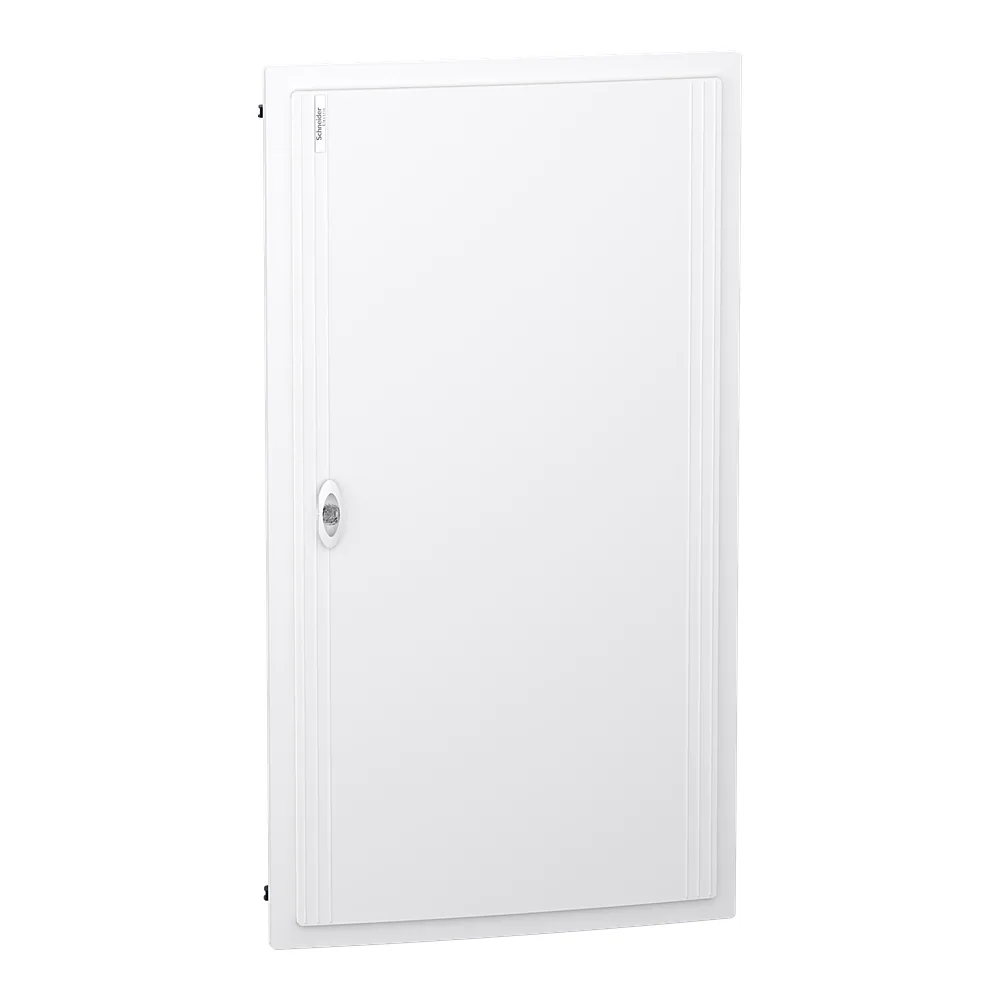

Модульний щит розподільчий врізний 6P 24 модулі білі двері XS Schneider Electric LVSXN624

Name: Модульний щит розподільчий врізний 6P 24 модулі білі двері XS Schneider Electric LVSXN624
Brand: Schneider Electric
SKU: 00242210
Price: 19906.23 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

19 906²³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 242210
Виробник: Schneider Electric
Артикул: LVSXN624
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 6P
Кількість модулів: 144
13(2)
18(2)
26(2)
36(2)
39(2)
48(2)
52(2)
54(2)
72(3)
96(2)
120(2)
144(2)
Номінальний струм: 125 А
Ступінь захисту: IP40
Колір: Білий (RAL 9003)
Білий (RAL 9003)(2)
Білий RAL 9003 (шафа, передня панель), безбарвний (двері)(2)
Кількість модулів шириною 18 мм на ряд: 24
13(8)
18(7)
24(10)
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00242210
Виробник	Schneider Electric
Артикул виробника	LVSXN624
Серія	Prisma SeT S/XS
Випробування розжареним дротом	задня панель: 850 °C відповідно до МЕК 60695-2-11; Шафа: 750 °C відповідно до МЕК 60695-2-11; front plate: 750 °C
Висота	Всього: 1110 мм; вбудований: 1080 мм
Внутрішня глибина	80 мм
Втрати потужності	156 Вт
Глибина	Всього: 129 мм; вбудований: 86 мм
Діапазон робочих температур	-25...+60 °C
Знімні частини	DIN-рейка
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 72 випереджає; 1 Нейтральний з 84 випереджає
Кількість модулів	144
Кількість модулів Ш = 9 мм	288
Кількість модулів шириною 18 мм на ряд	24
Кількість полюсів	6P
Кількість рядів	6
Клас ізоляції	Клас II
Колір	Білий (RAL 9003)
Країна виробництва	Італія
Матеріал корпусу	Задня частина technoplastic and metal; Шафа Технопластичний; front plate Технопластичний; Двері Металевий
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	125 А
Розподільчий блок відводів	9×25 мм² + 63×4 мм² для Земля; 6 x (3×25 мм² + 11×4 мм²) для Нейтральний
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IMQ
Ступінь захисту	IP40
Ступінь захисту IK	IK09
Тип блокування	Опція блокування клавіш
Тип дверей	Звичайний
Тип затискачів	Гвинтове з'єднання (Земля) , 9×6...25 мм²; Задвигаються (Земля) , 63×1,5...4 мм² (гнучкий); Задвигаються (Земля) , 63×6 мм² (жорсткий або багатожильний); Гвинтове з'єднання (Нейтральний) , 18×6...25 мм²; Задвигаються (Нейтральний) , 66×1,5...4 мм² (гнучкий); Задвигаються (Нейтральний) , 66×6 мм² (жорсткий або багатожильний)
Тип корпусу	Розподільна шафа
Тип монтажу	Врівень
Тип передньої панелі	Модульний
Ширина	Всього: 648 мм; вбудований: 618 мм
Din рейка	симетричний DIN
Вага	25,530 кг

Опис

Розподільний щит врізний 6Р 24М білі двері XS Schneider Electric (арт. LVSXN624) - це пластиковий корпус для прихованого монтажу на 144 модулі. Він дає змогу зібрати розгалужену систему захисту й керування в одному місці, не займаючи корисної площі приміщення.

Переваги

144 модулі в 6 рядах - вистачає на великий будинок або невеликий об'єкт комерційної нерухомості. Кожен рядок має DIN-рейку, кількість модулів на рядок - 24.
Ступінь захисту IP40 та ударостійкість IK09 - корпус захищає внутрішнє обладнання від проникнення інструменту й дротів діаметром понад 1 мм, а також витримує механічні удари середньої сили.
Клас ізоляції II - не потребує додаткового заземлення корпусу, що спрощує монтаж і зменшує кількість з'єднань.
Непрозорі двері білого кольору (RAL 9003) - приховують комутацію, залишаючи інтер'єр акуратним. Двері не мають замка, тому доступ до автоматів - вільний.
Широкий діапазон робочих температур від -25 до +60 °C - щит можна ставити в неопалюваних приміщеннях, але не на вулиці (IP40 не для зовнішньої установки).

Де застосовується

У приватних будинках і квартирах з великою кількістю ліній - освітлення, розетки, кондиціонери, тепла підлога.
У невеликих офісах, магазинах, майстернях, де потрібно зібрати до 144 модулів автоматики, УЗО, контакторів.

Технічні особливості

Корпус виконано з пластику, призначений для врізання в стіну. Розміри монтажної ніші: ширина 618 мм, висота 1080 мм, глибина 86 мм. Мінімальна глибина вбудованої монтажної коробки - 80 мм. Важливо: якщо ніша буде глибшою за 86 мм, двері можуть не лягти врівень зі стіною - потрібно передбачити зазор для кришки. Номінальна напруга - 400 В, що дозволяє використовувати трифазне введення. У комплекті - клемні блоки заземлення та нейтралі, заглушки, фурнітура для кріплення. Монтаж - на DIN-рейку, яка вже встановлена всередині. Гарантія - 18 місяців.
