Сигнальний, контрольний кабель

Сигнальні й контрольні кабелі використовують у колах керування, сигналізації та вимірювання, де струми невеликі, а важливі кількість жил, завадостійкість і зручність розшивання. Ними з'єднують кнопки, датчики, котушки контакторів, контролери, прилади обліку та системи безпеки.

Різновиди

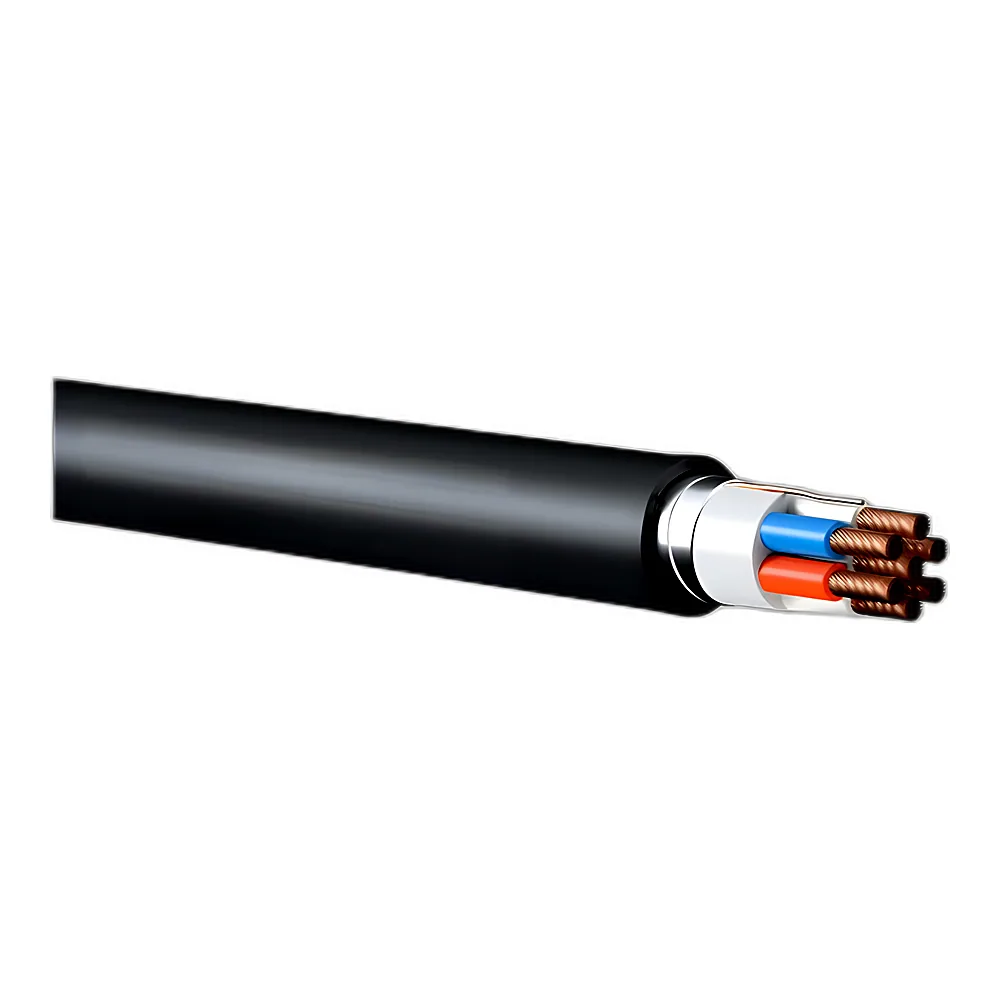

• Контрольні кабелі з мідними жилами 0,5–2,5 мм² та кількістю жил від 3 до кількох десятків.

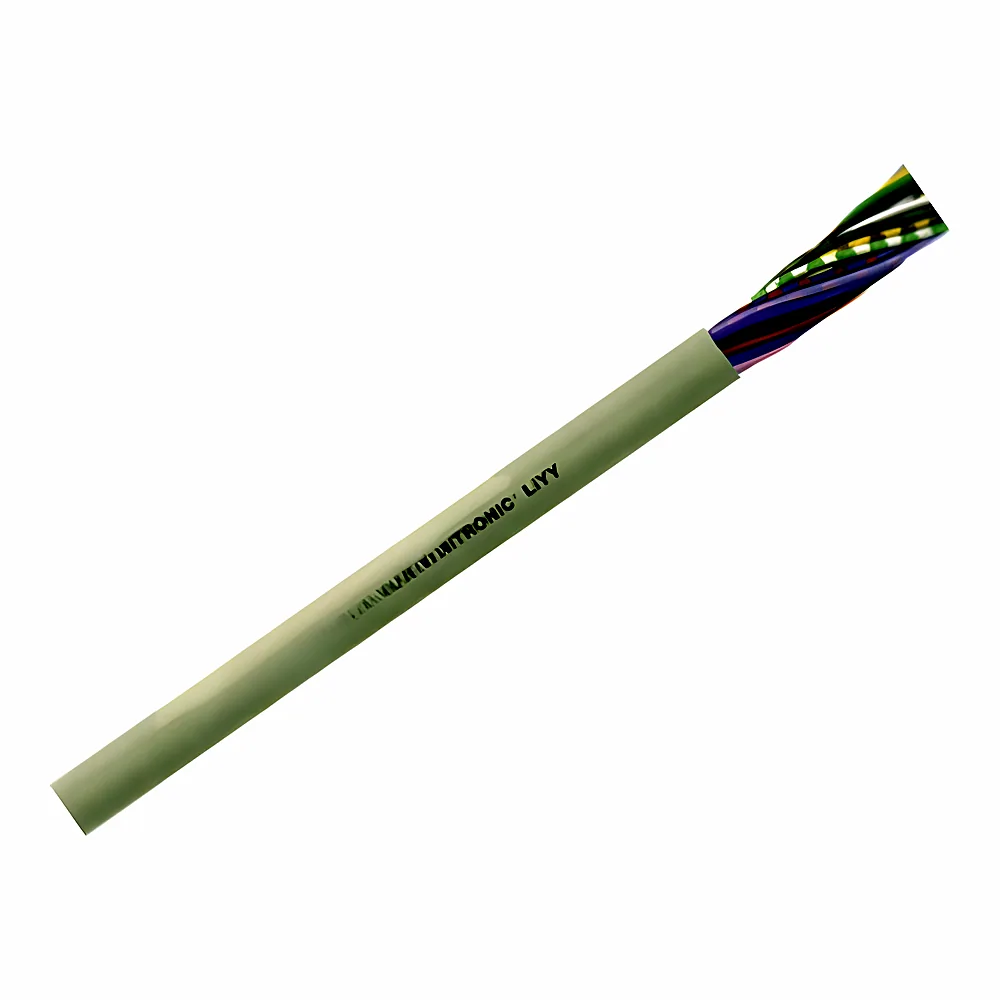

• Гнучкі контрольні кабелі з пронумерованими або кольоровими жилами — для шаф керування та рухомих механізмів.

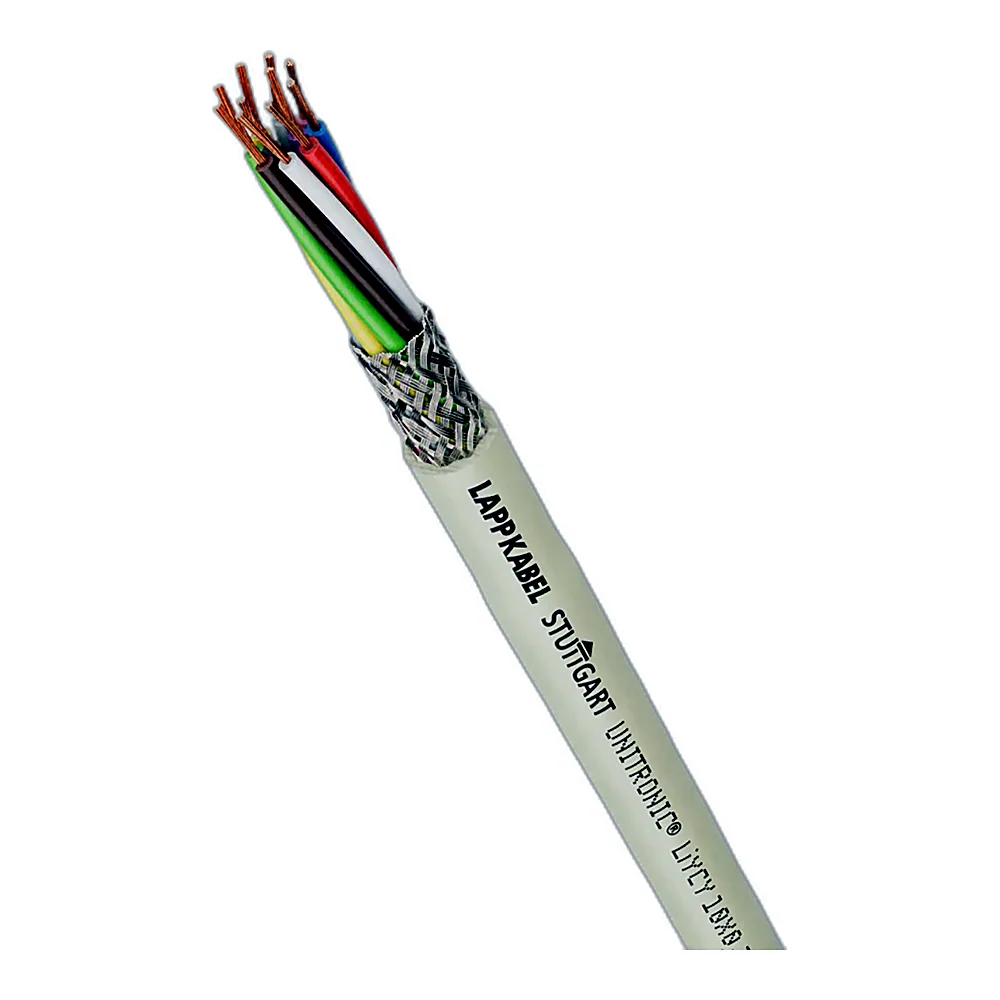

• Екрановані кабелі — для аналогових сигналів і ліній поруч із силовим обладнанням.
• Сигнальні кабелі з тонкими жилами — для охоронної та пожежної сигналізації, домофонів, диспетчеризації.

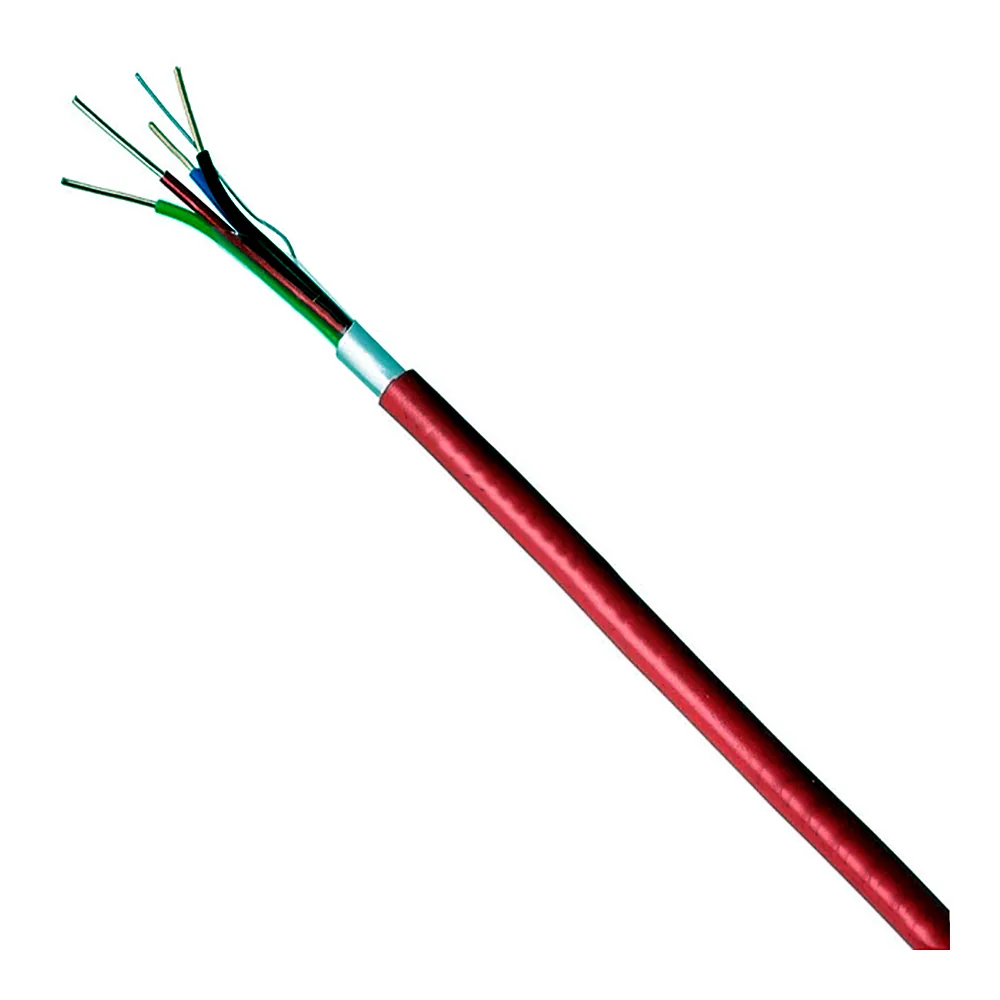

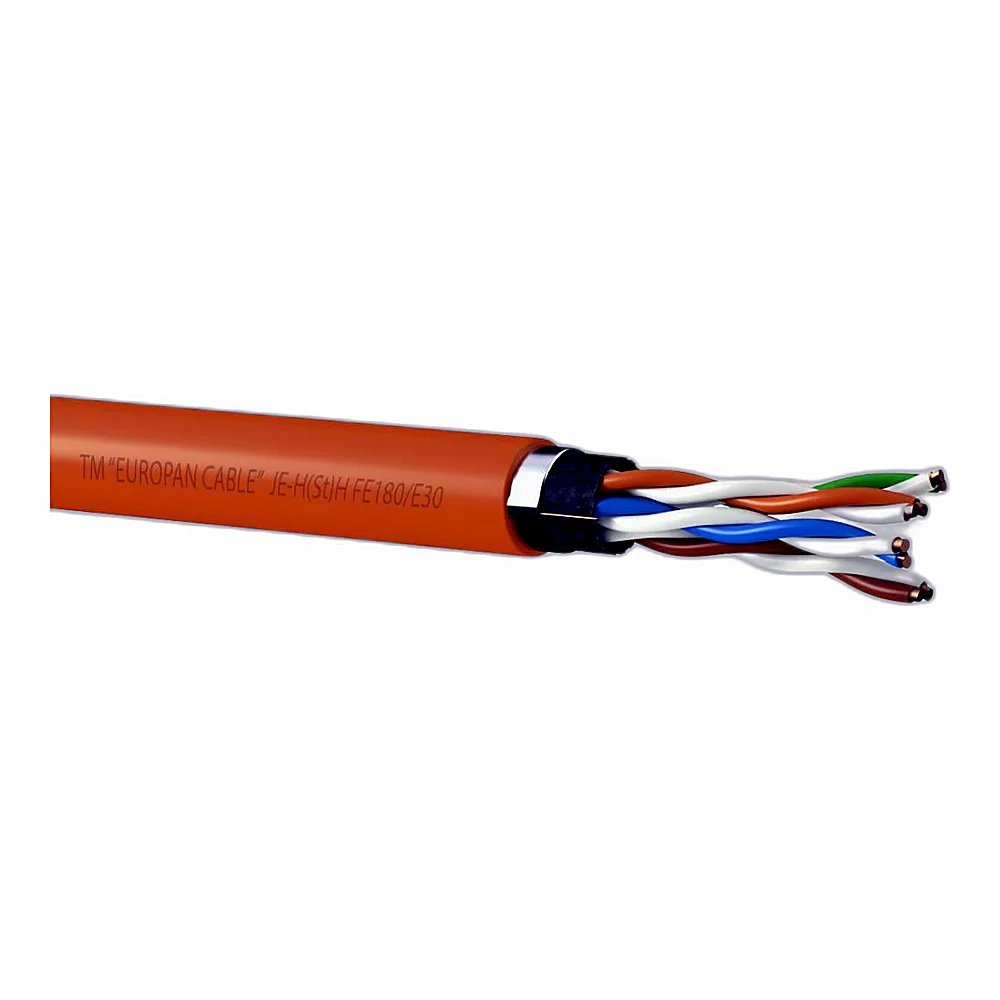

• Кабелі з оболонкою, що не поширює горіння, — для громадських будівель.

Як обрати

• Кількість жил із запасом 10–20 % на резерв.
• Переріз — за струмом і падінням напруги на довжині лінії.
• Екран — для сигналів 4–20 мА, 0–10 В та інтерфейсів.
• Гнучкість жили: одножильна для стаціонарної прокладки, багатодротова — для частих перемикань і руху.
• Маркування жил — номерами чи кольорами, як зручніше при монтажі.
