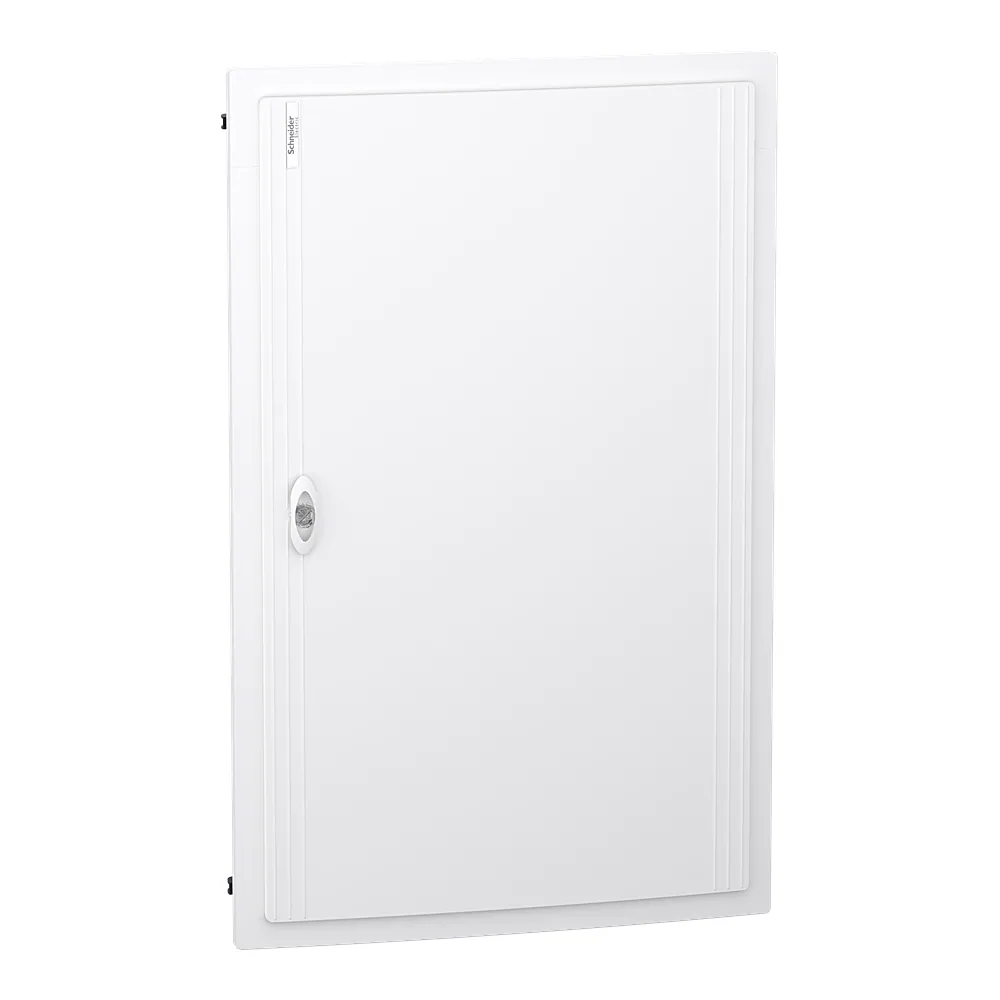

Модульний щит розподільчий врізний 5P 24 модулі білі двері XS Schneider Electric LVSXN524

Name: Модульний щит розподільчий врізний 5P 24 модулі білі двері XS Schneider Electric LVSXN524
Brand: Schneider Electric
SKU: 00242798
Price: 18525.94 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

18 525⁹⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 242798
Виробник: Schneider Electric
Артикул: LVSXN524
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 5P
Кількість модулів: 120
13(2)
18(2)
26(2)
36(2)
39(2)
48(2)
52(2)
54(2)
72(3)
96(2)
120(2)
144(2)
Номінальний струм: 125 А
Ступінь захисту: IP40
Колір: Білий (RAL 9003)
Білий (RAL 9003)(2)
Білий RAL 9003 (шафа, передня панель), безбарвний (двері)(2)
Кількість модулів шириною 18 мм на ряд: 24
13(8)
18(7)
24(10)
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00242798
Виробник	Schneider Electric
Артикул виробника	LVSXN524
Серія	Prisma SeT S/XS
Випробування розжареним дротом	задня панель: 850 °C відповідно до МЕК 60695-2-11; Шафа: 750 °C відповідно до МЕК 60695-2-11; front plate: 750 °C
Висота	Всього: 960 мм; вбудований: 930 мм
Внутрішня глибина	80 мм
Втрати потужності	133 Вт
Глибина	Всього: 129 мм; вбудований: 86 мм
Діапазон робочих температур	-25...+60 °C
Знімні частини	DIN-рейка
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 62 випереджає; 1 Нейтральний з 84 випереджає
Кількість модулів	120
Кількість модулів Ш = 9 мм	240
Кількість модулів шириною 18 мм на ряд	24
Кількість полюсів	5P
Кількість рядів	5
Клас ізоляції	Клас II
Колір	Білий (RAL 9003)
Країна виробництва	Італія
Матеріал корпусу	Задня частина technoplastic and metal; Шафа Технопластичний; front plate Технопластичний; Двері Металевий
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	125 А
Розподільчий блок відводів	9×25 мм² + 53×4 мм² для Земля; 6 x (3×25 мм² + 11×4 мм²) для Нейтральний
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IMQ
Ступінь захисту	IP40
Ступінь захисту IK	IK09
Тип блокування	Опція блокування клавіш
Тип дверей	Звичайний
Тип затискачів	Гвинтове з'єднання (Земля) , 9×6...25 мм²; Задвигаються (Земля) , 53×1,5...4 мм² (гнучкий); Задвигаються (Земля) , 53×6 мм² (жорсткий або багатожильний); Гвинтове з'єднання (Нейтральний) , 18×6...25 мм²; Задвигаються (Нейтральний) , 66×1,5...4 мм² (гнучкий); Задвигаються (Нейтральний) , 66×6 мм² (жорсткий або багатожильний)
Тип корпусу	Розподільна шафа
Тип монтажу	Врівень
Тип передньої панелі	Модульний
Ширина	Всього: 648 мм; вбудований: 618 мм
Din рейка	симетричний DIN
Вага	22,220 кг

Опис

Розподільчий щит врізний PrismaSet XS 5Р 24М білі двері Schneider Electric артикул LVSXN524 - це вбудований модульний корпус на 120 модулів. Він призначений для прихованого монтажу в нішу стіни, забезпечує ступінь захисту IP40 та ударостійкість IK09. Завдяки класу ізоляції II щит не потребує додаткового заземлення корпусу.

Переваги

120 модулів у п'яти рядах - достатньо місця для розміщення автоматичних вимикачів, ПЗВ, контакторів та інших модульних пристроїв. Ширина 24 модульні відстані дозволяє зручно компонувати апаратуру.
Непрозорі білі дверцята (RAL 9003) - приховують внутрішній вміст, надають щиту акуратного вигляду. Дверцята не мають замка, що спрощує доступ під час експлуатації.
Пластиковий корпус зі ступенем захисту IP40 - захищає від проникнення твердих частинок розміром понад 1 мм та від бризок води. Підходить для встановлення в сухих приміщеннях з нормальною вологістю.
Ударостійкість IK09 - корпус витримує механічні навантаження, що важливо при експлуатації в технічних приміщеннях або гаражах.
Широкий діапазон робочих температур: від -25 до +60 °C - щит можна монтувати в неопалюваних приміщеннях, на вулиці під навісом (за умови додаткового захисту від опадів).

Де застосовується

У приватних будинках та квартирах - для зборки розподільчих щитів на 220/380 В. П'ятирядне компонування зручне для великих об'єктів з багатьма групами споживачів.
У комерційних приміщеннях, офісах, невеликих виробництвах - як основний або додатковий щит розподілу електроенергії.

Технічні особливості

Корпус виконаний із пластику, має клас ізоляції II - це означає, що заземлення корпусу не потрібне. Монтаж прихований: щит врізається в нішу розмірами 618x930x86 мм (ширина/висота/глибина). Мінімальна глибина вбудованої монтажної коробки - 80 мм, тому готуйте нішу з урахуванням цього параметра. Для встановлення модульних пристроїв використовуються DIN-рейки (входять до комплекту). Вага щита - 20 кг, тому рекомендується кріплення до капітальної стіни. Номінальна напруга - 400 В, що дозволяє комутувати як однофазні, так і трифазні мережі. Діапазон робочих температур -25…+60 °C дає змогу експлуатувати щит у неопалюваних приміщеннях, однак слід уникати прямого потрапляння води - IP40 не гарантує захисту від струменів.

Комплектація

У поставку входять: фурнітура для кріплення, заглушки, клемний блок заземлення та клемний блок нейтралі. DIN-рейки встановлені в корпусі. Додаткових монтажних панелей або замка немає.

Чому в ЛІНА

Ми пропонуємо оригінальну продукцію Schneider Electric з гарантією 18 місяців. Товар на складі - відправляємо протягом одного робочого дня. Надаємо всі необхідні документи для юридичних осіб.

Розгорнути описЗгорнути
