Плавкі вставки силові (НТ, ПВ)

Силові плавкі вставки ножового типу — простий і надійний захист ліній від струмів короткого замикання. Вони мають високу відключальну здатність (до 100–120 кА), обмежують струм аварії й забезпечують селективність у розподільчих мережах.

Різновиди

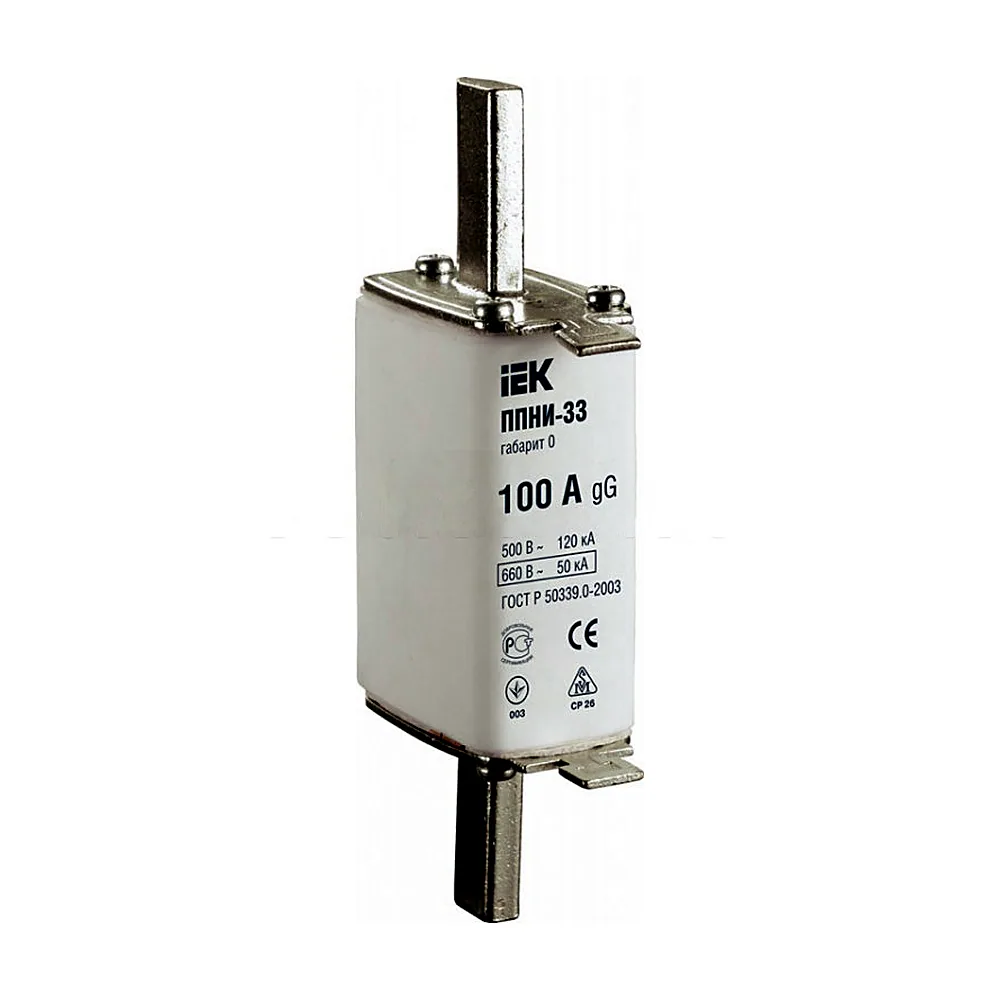

• Ножові вставки NH габаритів 000, 00, 1, 2, 3, 4 — на струми від 2 до 1250 А.
• Циліндричні вставки для фотоелектричних систем постійного струму (gPV) на 1000–1500 В.
• Тримачі (основи) запобіжників, запобіжники-роз'єднувачі та знімні рукоятки для безпечної заміни вставок.

Як обрати

• Номінальний струм вставки — за струмом лінії та перерізом кабелю, який вона захищає.
• Робоча характеристика: gG — для захисту кабелів і загального призначення, aM — для двигунів, gR/aR — для напівпровідників, gPV — для сонячних панелей.
• Номінальна напруга та рід струму: 400, 500, 690 В AC або DC.
• Габарит — відповідно до наявного тримача чи роз'єднувача.

Застосовують у ВРП, ГРЩ, розподільчих шафах, на трансформаторних підстанціях, у сонячних електростанціях і щитах промислового обладнання. Заміну вставок виконують тільки зі знятою напругою за допомогою рукоятки.
