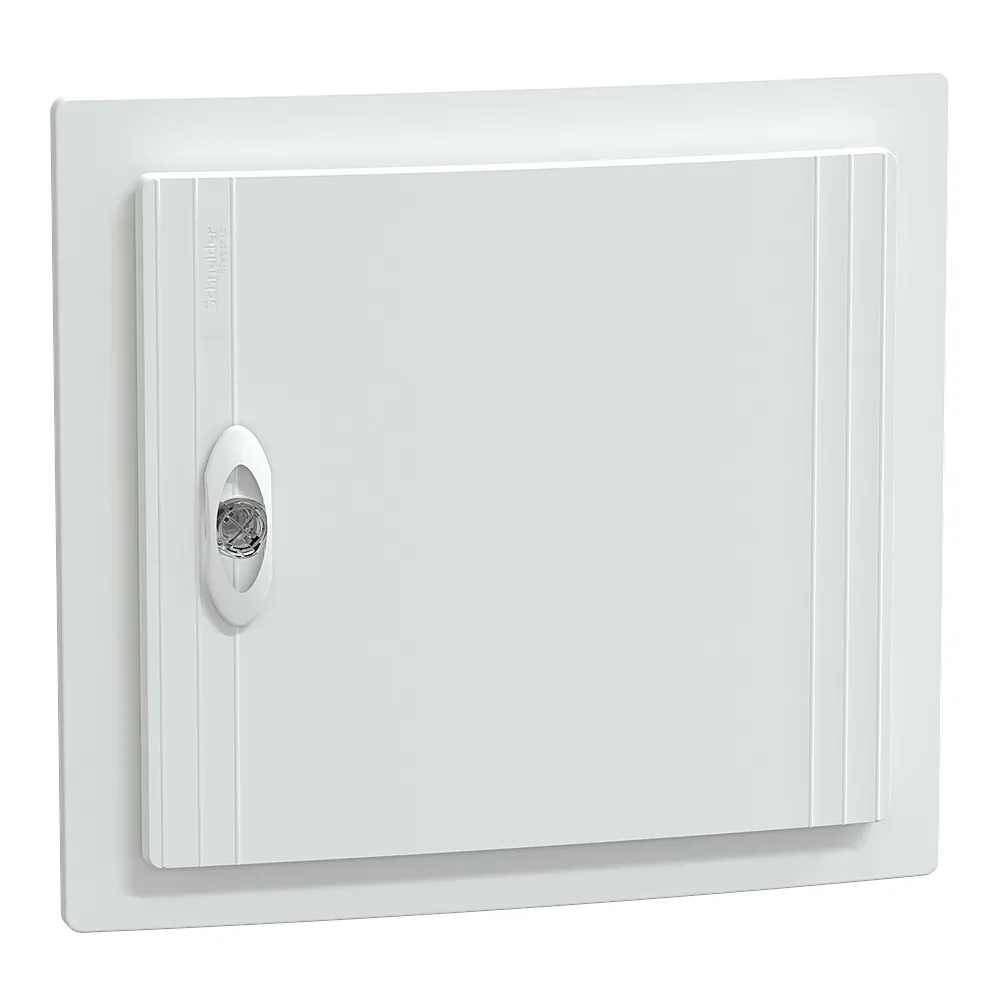

Модульний щит розподільчий врізний 1P 13 модулів білі двері XS Schneider Electric LVSXN113

Name: Модульний щит розподільчий врізний 1P 13 модулів білі двері XS Schneider Electric LVSXN113
Brand: Schneider Electric
SKU: 00242788
Price: 2678.21 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 678²¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 242788
Виробник: Schneider Electric
Артикул: LVSXN113
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 1P
Кількість модулів: 13
13(2)
18(2)
26(2)
36(2)
39(2)
48(2)
52(2)
54(2)
72(3)
96(2)
120(2)
144(2)
Номінальний струм: 63 А
Ступінь захисту: IP40
Колір: Білий (RAL 9003)
Білий (RAL 9003)(2)
Білий RAL 9003 (шафа, передня панель), димчастий (двері)(2)
Кількість модулів шириною 18 мм на ряд: 13
13(8)
18(7)
24(10)
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00242788
Виробник	Schneider Electric
Артикул виробника	LVSXN113
Серія	Prisma SeT S/XS
Випробування розжареним дротом	650 °C
Висота	Всього: 360 мм; вбудований: 330 мм
Внутрішня глибина	80 мм
Втрати потужності	34 Вт
Глибина	Всього: 129 мм; вбудований: 86 мм
Діапазон робочих температур	-25...+60 °C
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 8 випереджає; 1 Нейтральний з 8 випереджає
Кількість модулів	13
Кількість модулів Ш = 9 мм	26
Кількість модулів шириною 18 мм на ряд	13
Кількість полюсів	1P
Кількість рядів	1
Клас ізоляції	Клас II
Колір	Білий (RAL 9003)
Країна виробництва	Італія
Матеріал корпусу	Задня частина Технопластичний; Шафа Технопластичний; front plate Технопластичний; Двері Технопластичний
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	63 А
Розподільчий блок відводів	4×16 мм² + 4×10 мм² для Земля; 4×16 мм² + 4×10 мм² для Нейтральний
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IMQ
Ступінь захисту	IP40
Ступінь захисту IK	IK09
Тип блокування	Опція блокування клавіш
Тип дверей	Звичайний
Тип затискачів	Гвинтовий
Тип корпусу	Розподільна шафа
Тип монтажу	Врівень
Тип передньої панелі	Модульний
Ширина	Всього: 351 мм; вбудований: 321 мм
Din рейка	симетричний DIN
Вага	2,580 кг

Опис

Розподільний щит врізний 1Р 13М білі двері XS Schneider Electric - це корпус для монтажу модульних пристроїв на 13 модулів в один ряд. Прихований монтаж у нішу дозволяє зробити щиток непомітним в інтер’єрі, а білі непрозорі дверцята (RAL 9003) не привертають уваги.

Переваги

Вбудовуваний корпус - щит монтується в нішу, не виступає над стіною. Мінімальна глибина монтажної коробки 80 мм, тому підходить для тонких стін.
Ступінь захисту IP40 та ударостійкість IK09 - захищає від пилу і механічних ударів. Внутрішнє обладнання не постраждає навіть при випадковому ударі.
Клас ізоляції II - подвійна ізоляція, не потребує заземлення корпусу. Це спрощує монтаж у старих будинках без контуру заземлення.
Вогнестійкість 650 °C - задня панель і шафа витримують розжарену дротину, що знижує ризик пожежі при короткому замиканні.
Комплектні поставки - у коробці вже є DIN-рейка, клемні блоки заземлення та нейтралі, заглушки, фурнітура для кріплення. Не доведеться докуповувати дрібниці.

Де застосовується

У квартирах і приватних будинках для збірки розподільчих щитків на 13 модулів - на групи освітлення, розеток, кондиціонера.
У невеликих офісах та комерційних приміщеннях, де потрібен компактний вбудований щит на один ряд модульних апаратів.

Технічні особливості

Корпус розрахований на номінальний струм 63 А та напругу ізоляції 400 В. Встановлюється на DIN-рейку, кількість модулів шириною 18 мм - 13. Для введення кабелю передбачені знімні пластини - можна заводити кабель або трубку зверху, знизу чи збоку. Клеми підключення гвинтові - переріз жил заземлення до 16 мм², нейтралі теж. Внутрішня глибина 80 мм дозволяє розмістити автомати, УЗО, диференційні автомати стандартних розмірів. Відповідає стандартам МЕК 60670-1, 60670-24, 61439-1, 61439-3. Робоча температура від -25 до +60 °C.

Комплектація

У комплекті: корпус з білими дверцятами, DIN-рейка, клемник заземлення (8 виходів), клемник нейтралі (8 виходів), заглушки, два блоки контактів, планка-заглушка, захисник етикетки, фурнітура для кріплення. Вага - 2 кг.
