Шини з'єднувальні для автоматів (PIN, FORK)

З'єднувальна (гребінчаста) шина замінює ряд окремих проводів-перемичок між модульними апаратами на DIN-рейці. Вона пришвидшує збирання щита, забезпечує надійний контакт і охайний вигляд, зменшує ризик помилок і нагріву з'єднань.

Різновиди

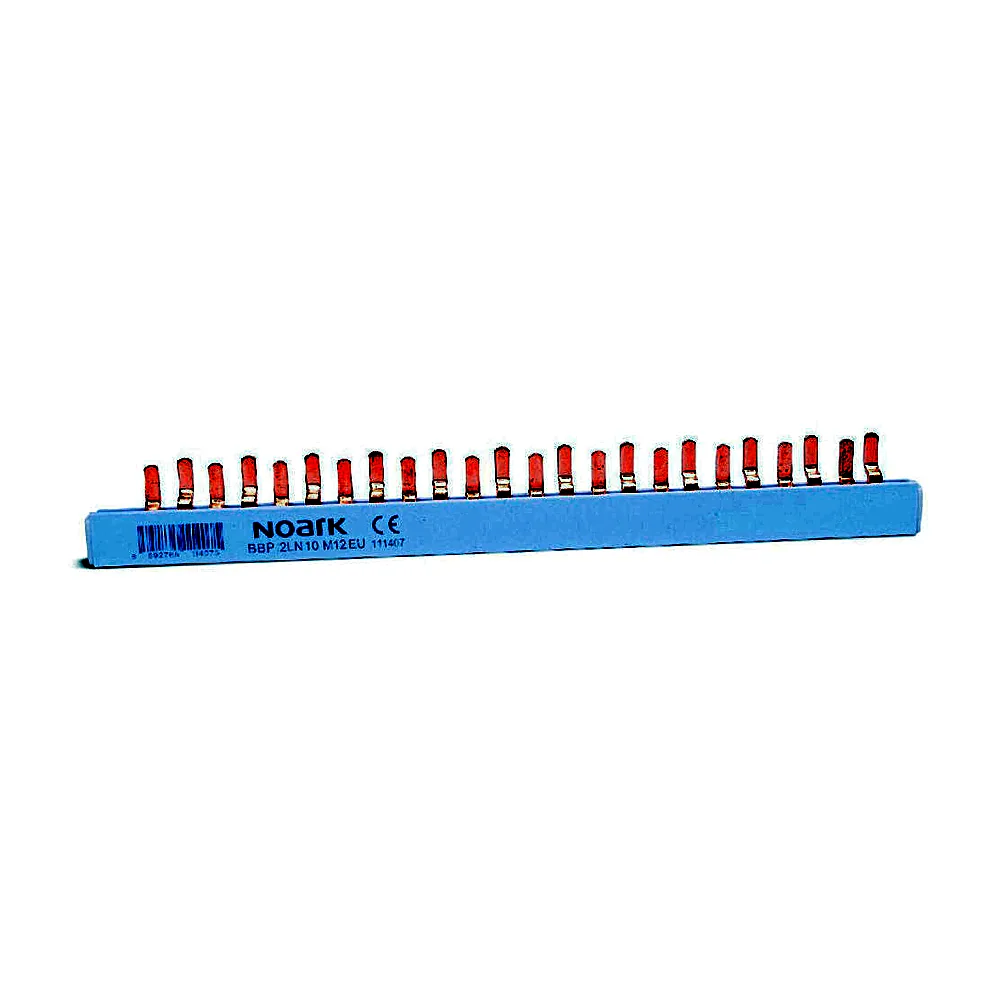

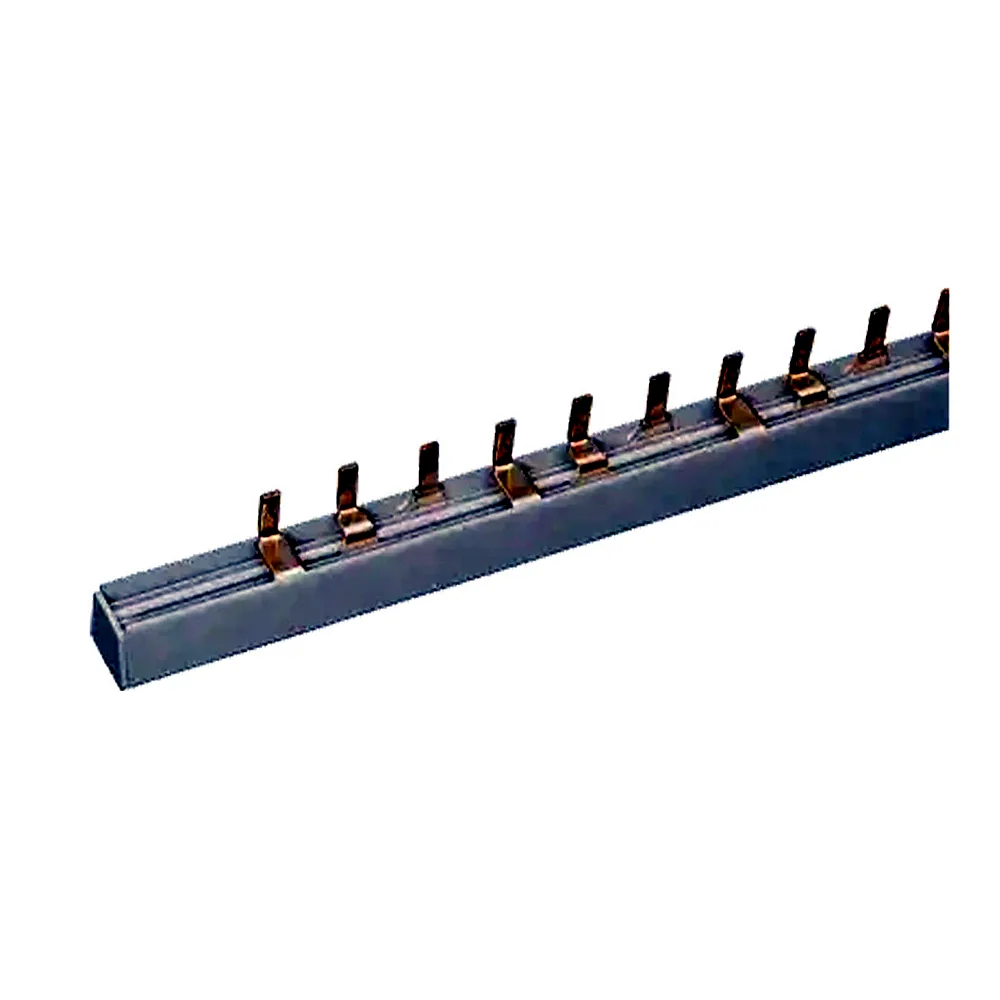

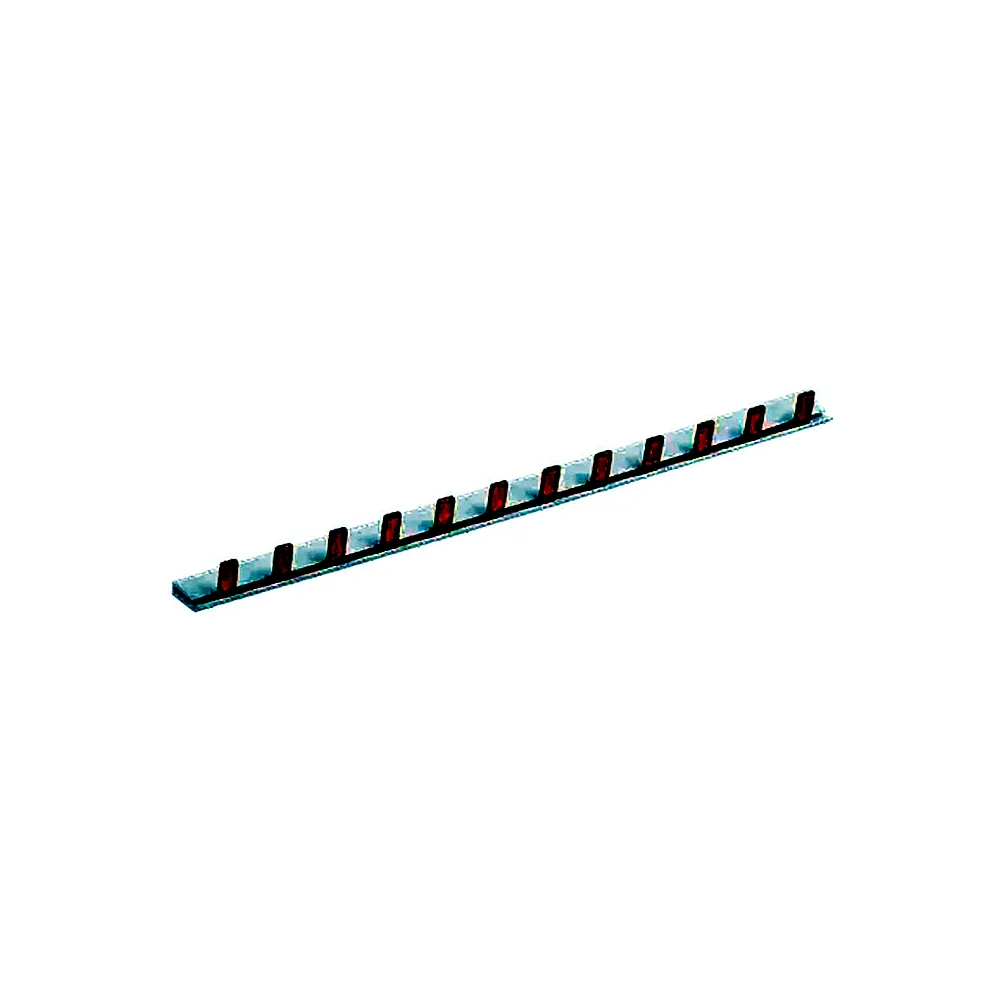

• Тип PIN — штирові контакти, що вставляються в клеми апаратів разом із проводом або окремо.

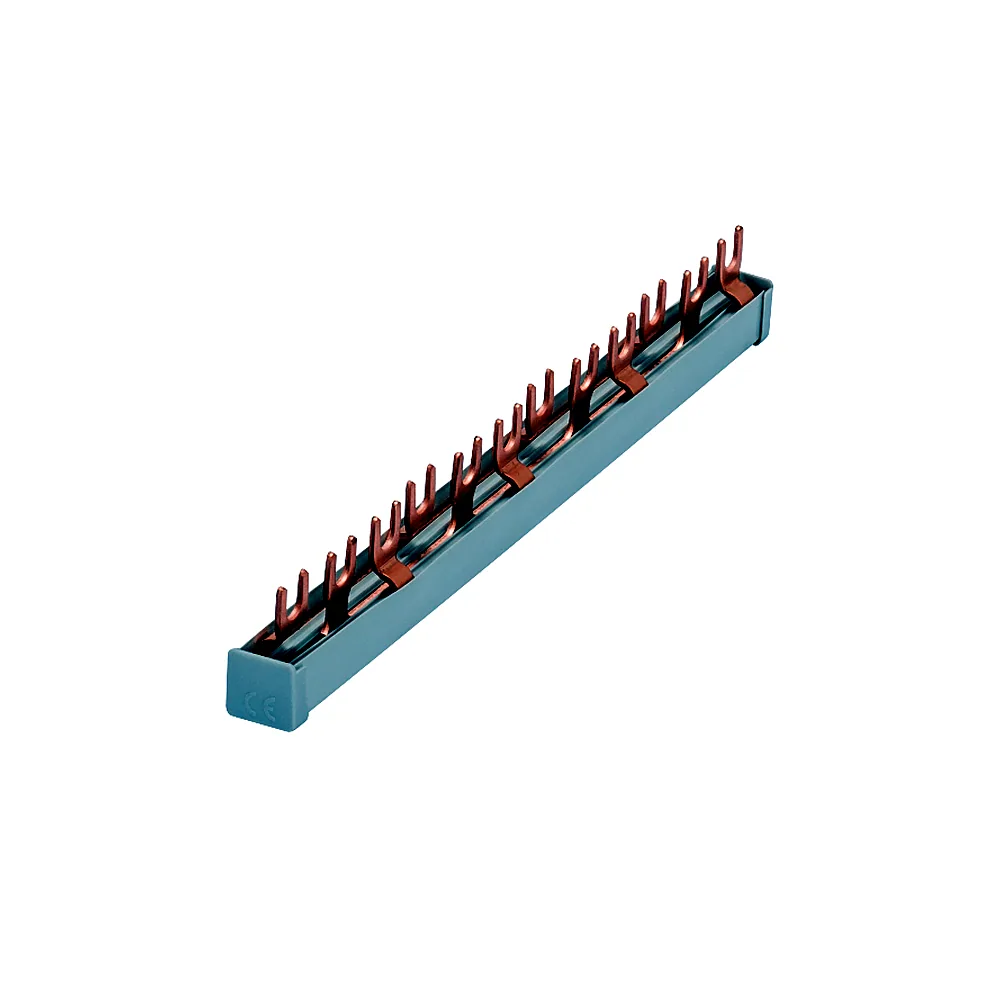

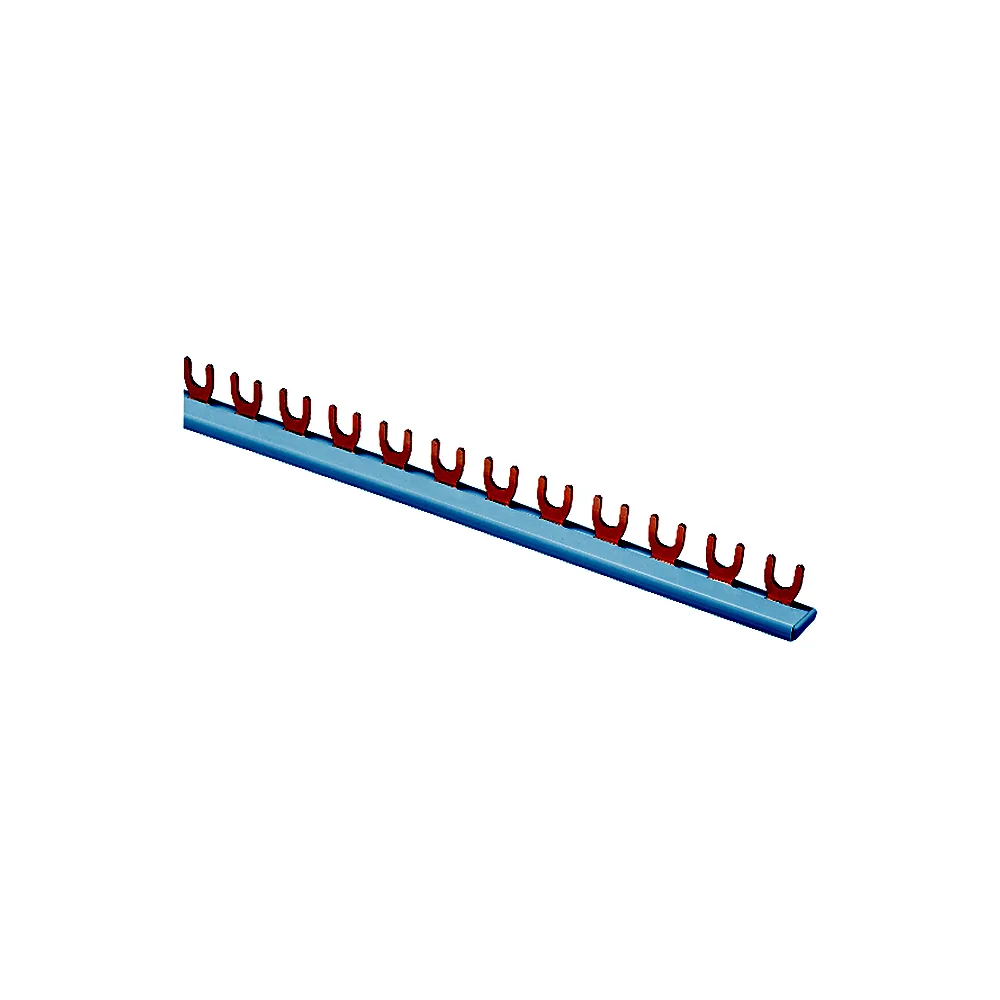

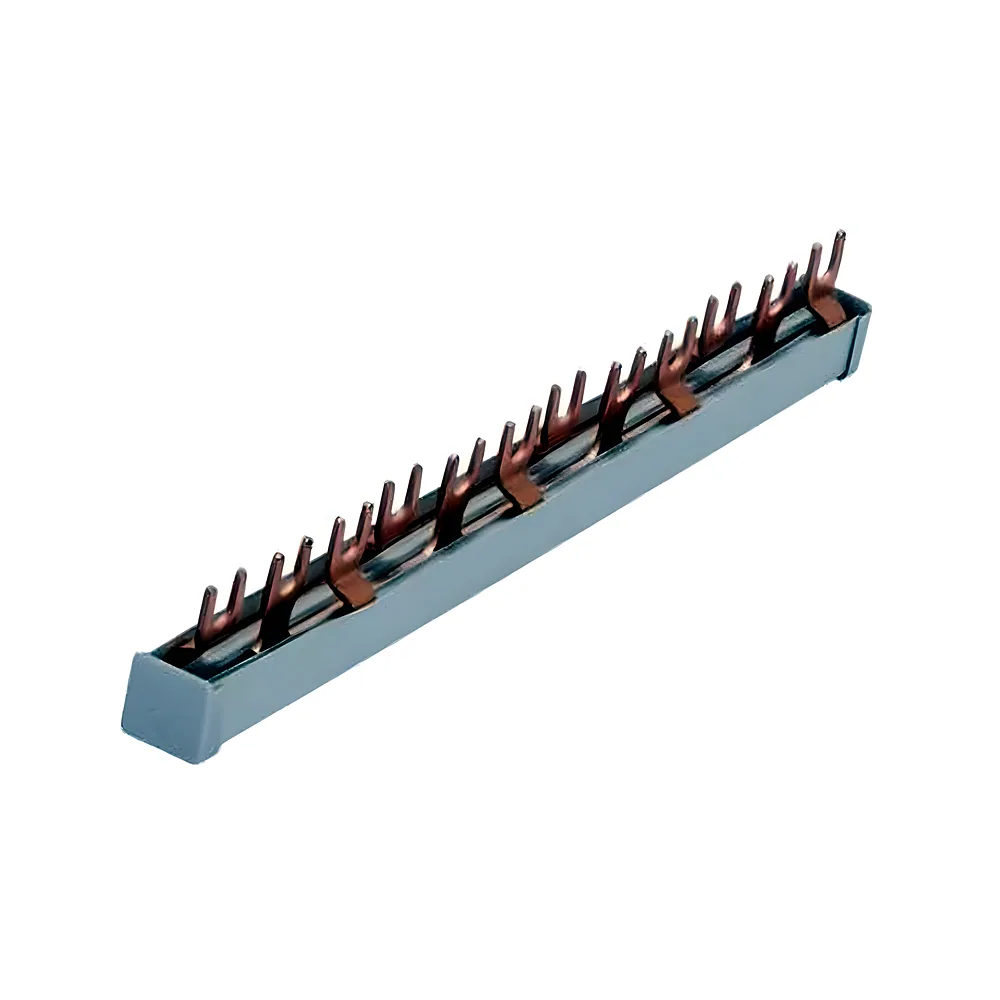

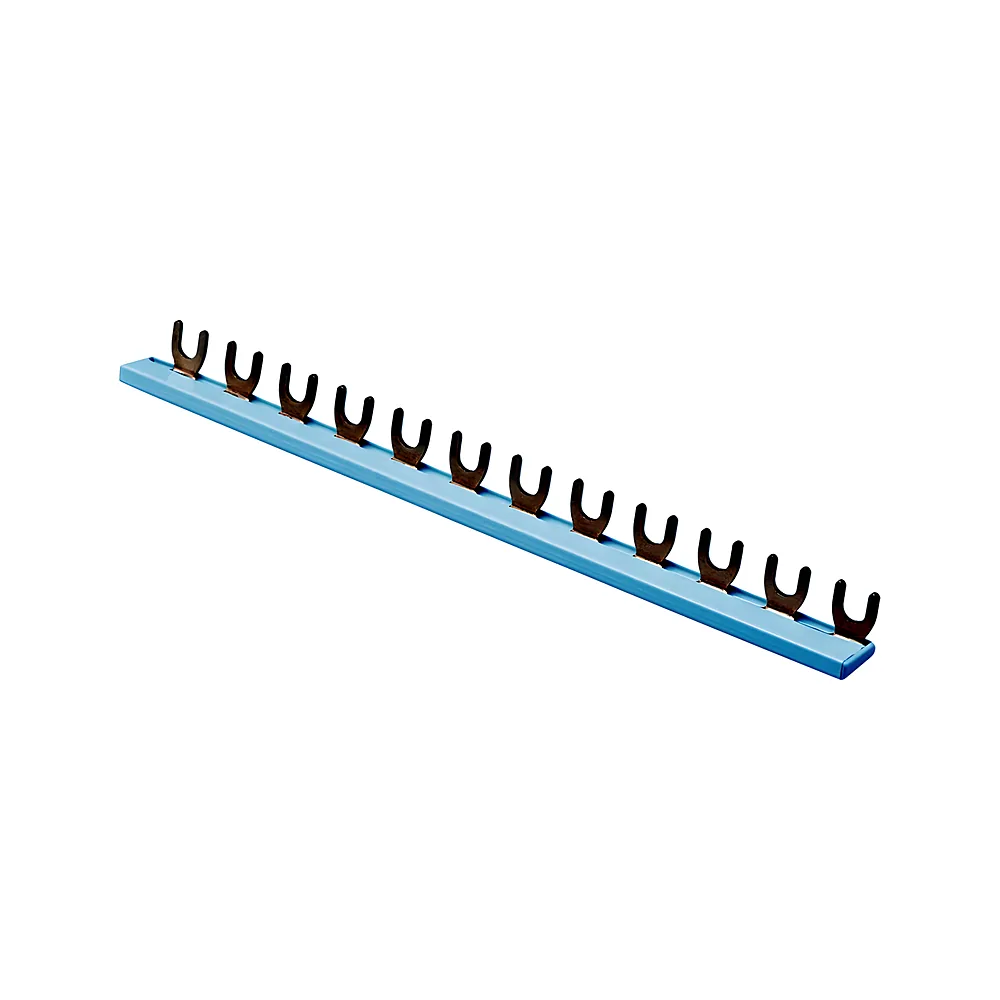

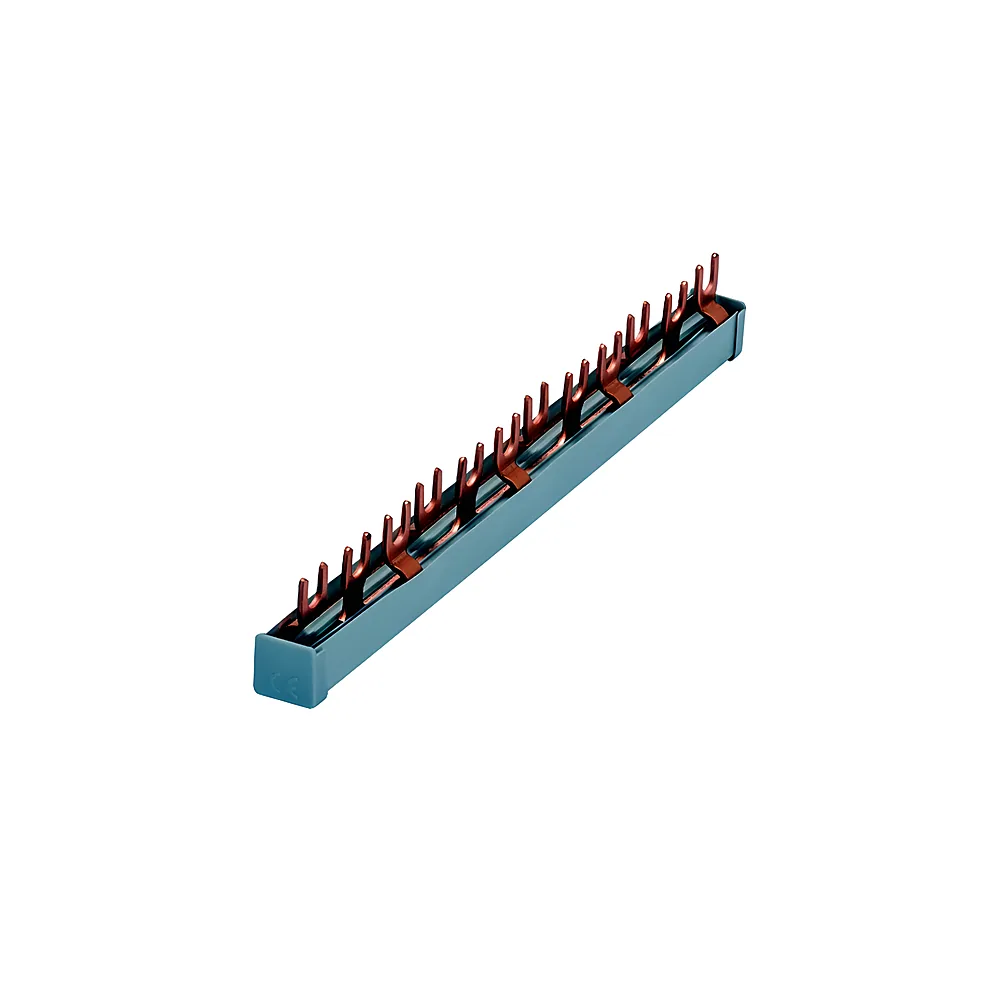

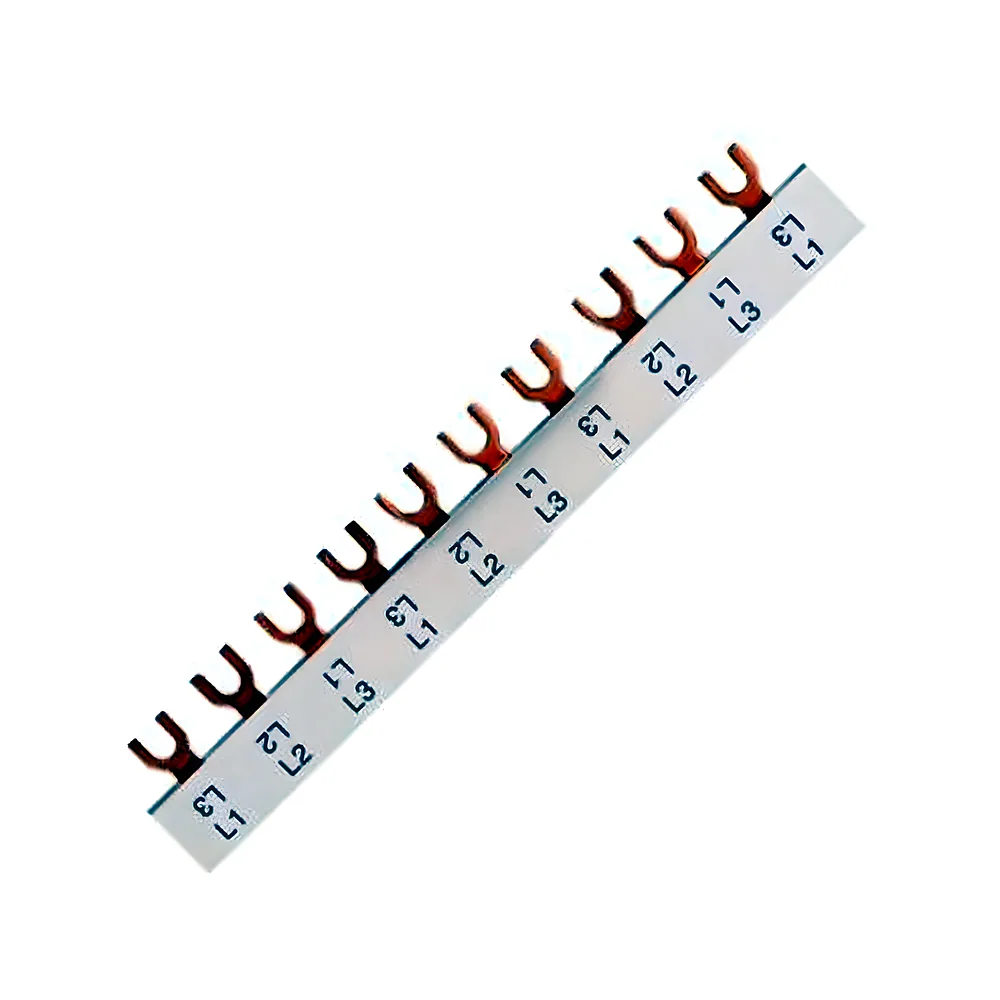

• Тип FORK — вилкові контакти під гвинт клеми, для апаратів із відповідною конструкцією затискачів.
• Одно-, дво-, три- та чотириполюсні шини (1P, 2P, 3P, 3P+N).

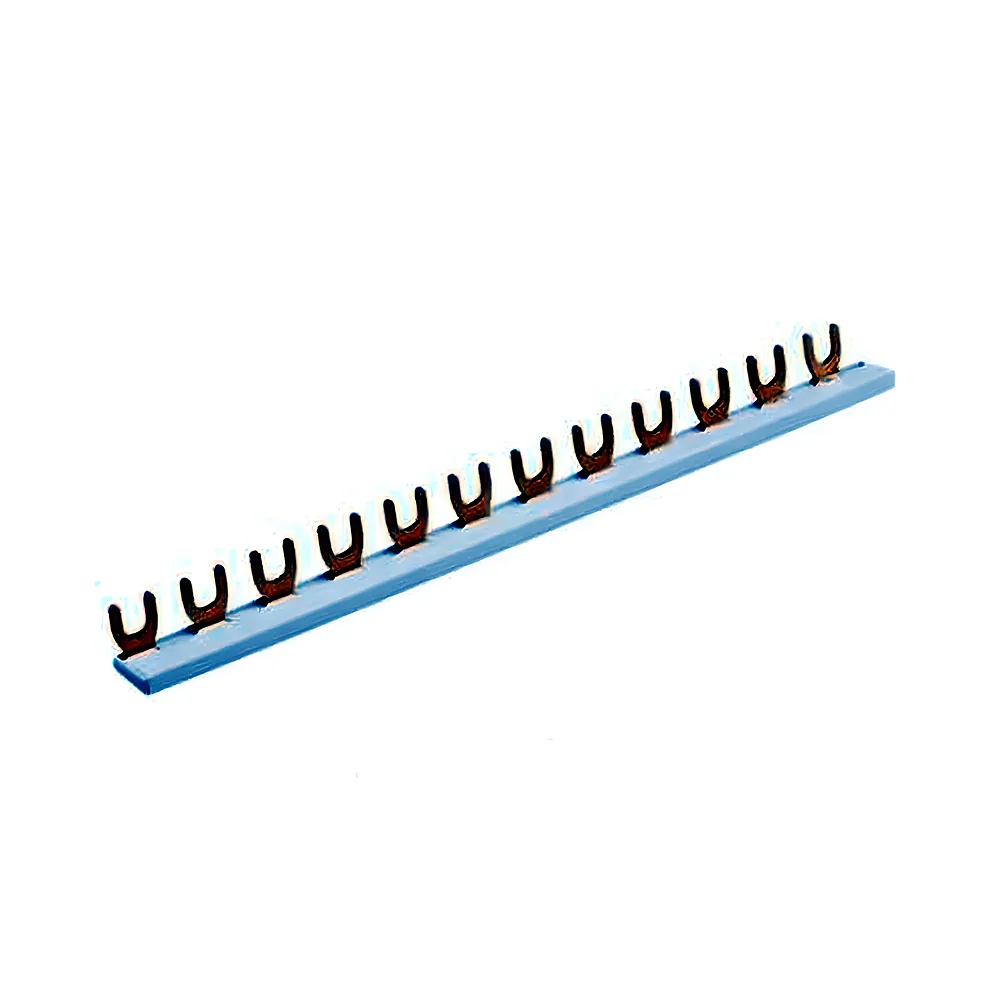

• Мірні шини на 12 модулів і довгі на 57 модулів або 1 м, які вкорочують під ряд.

Як обрати

• Тип контакту (PIN чи FORK) — під клеми встановлених апаратів.
• Кількість полюсів і крок: ширина модуля 17,5 мм або 18 мм, урахування апаратів 1P+N.
• Номінальний струм і переріз шини (наприклад 63 А, 16 мм²).

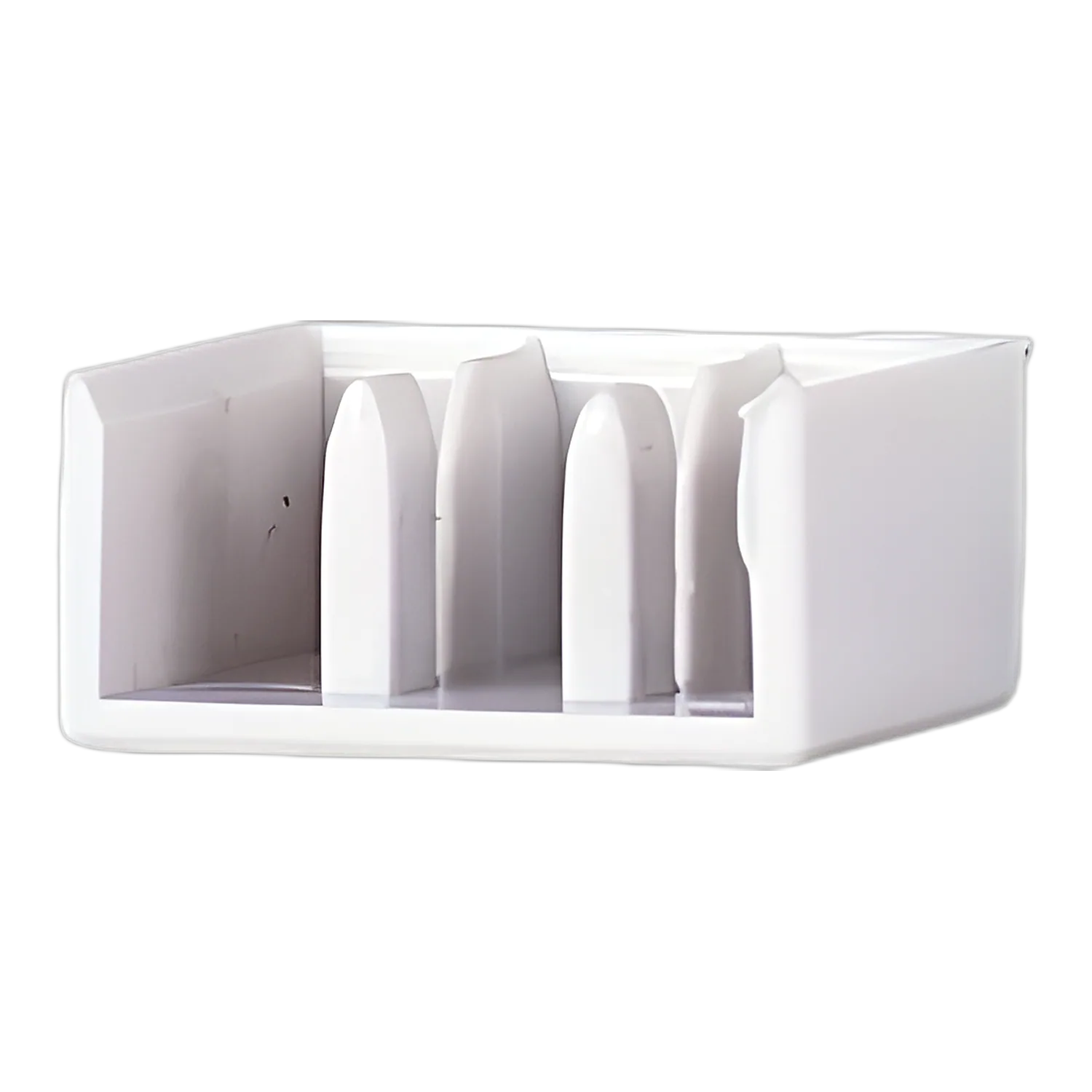

• Наявність заглушок на торці та ізоляційних кожухів на вільні зубці.

Застосовують у квартирних і поверхових щитах, розподільчих шафах комерційних приміщень та невеликих виробництв. Для окремих з'єднань між клемами використовують також перемички й клемні з'єднувачі.
