Комплексні рішення для СЕС
Комплексні рішення для СЕС — підібрані компоненти для щитів сонячних електростанцій: щити, вимикачі-роз'єднувачі, автоматичні вимикачі постійного струму та захисні апарати.
Докладно про рішення та підбір
Як підібрати комплект
Найшвидший шлях — сторінка підбору: задаєте параметри станції й отримуєте готовий перелік із кількостями. Якщо збираєте вручну, комплект складається з чотирьох частин.
- Автоматичний вимикач DC — захист від перевантаження і зворотних струмів. Номінал рахують від струму короткого замикання панелі: Iном = ISC × 1,25.
- Вимикач-роз’єднувач — щоб зняти напругу перед обслуговуванням інвертора.
- ПЗІП типу 2 — приймає на себе імпульсну перенапругу з боку панелей.
- Щит із IP та UV-захистом відповідно до місця: IP65 для вулиці, IP41 для приміщення.
Апарати мають бути з фотоелектричною сертифікацією: у колі постійного струму дуга не гасне сама, і звичайний AC-автомат її не розриває.
Що входить у добірку
Автоматичний вимикач DC
| Артикул | Найменування |
|---|---|

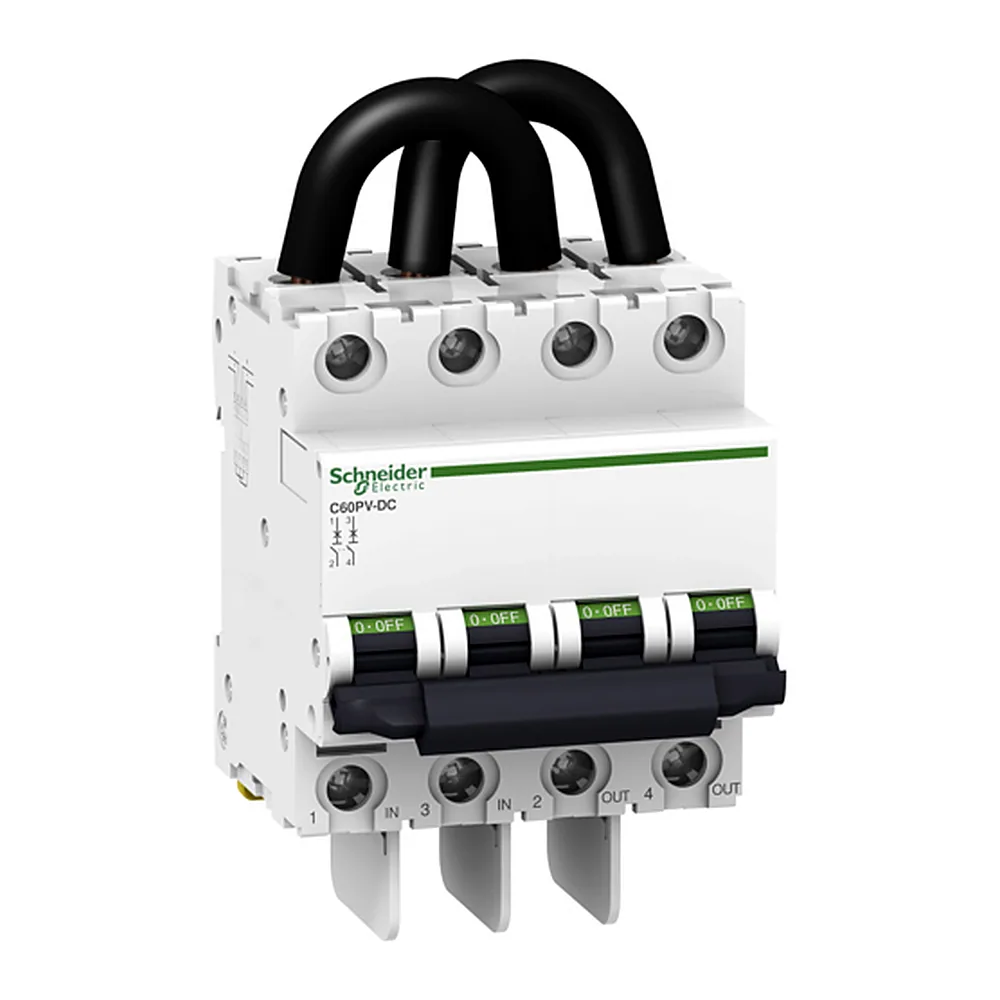

| A9N61652 | Авт. вим. С60PV-DC 2П 20А |

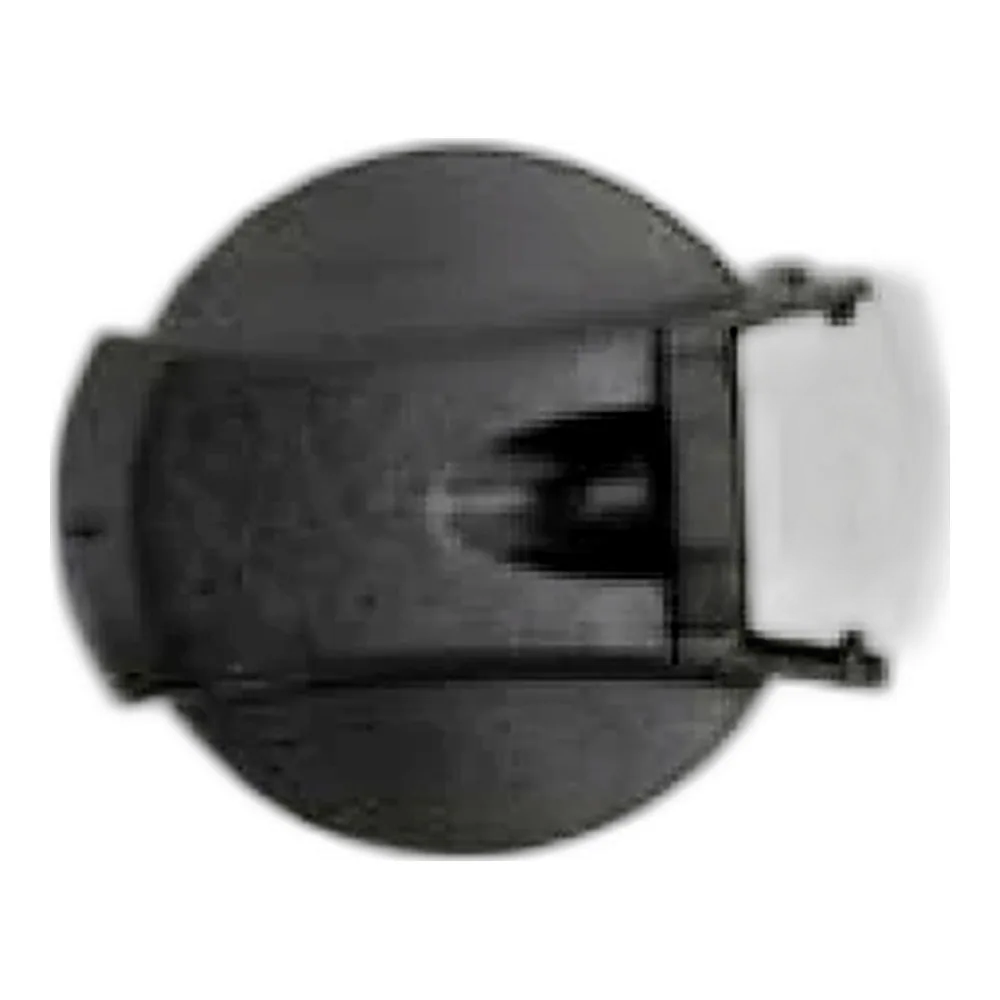

| F1-00322P1DB | Вимикач модульний DC 1200V 2P 32A |
| F1-00324P1DB | Вимикач модульний DC 1200V 4P 32A |
Вимикач навантаження DC
| Артикул | Найменування |
|---|---|
| 4660061 | Вимикач навантаження LS 25 SMA A2 2р "1-0" 25A 1000V DC |
| 4660062 | Вимикач навантаження LS 32 SMA A2 2р "1-0" 32A 1000V DC |

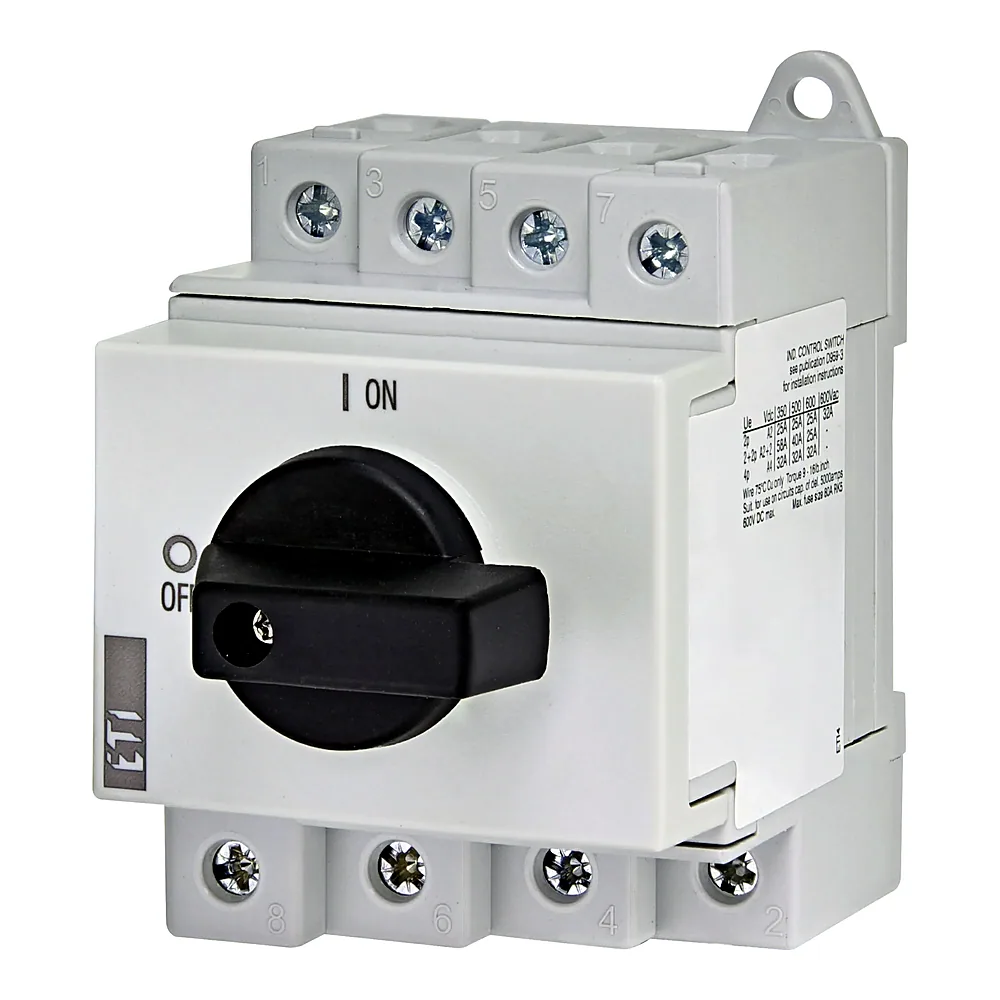

| 4660065 | Вимикач навантаження LS 32 SMA A4 4р "1-0" 32A 1000V DC |

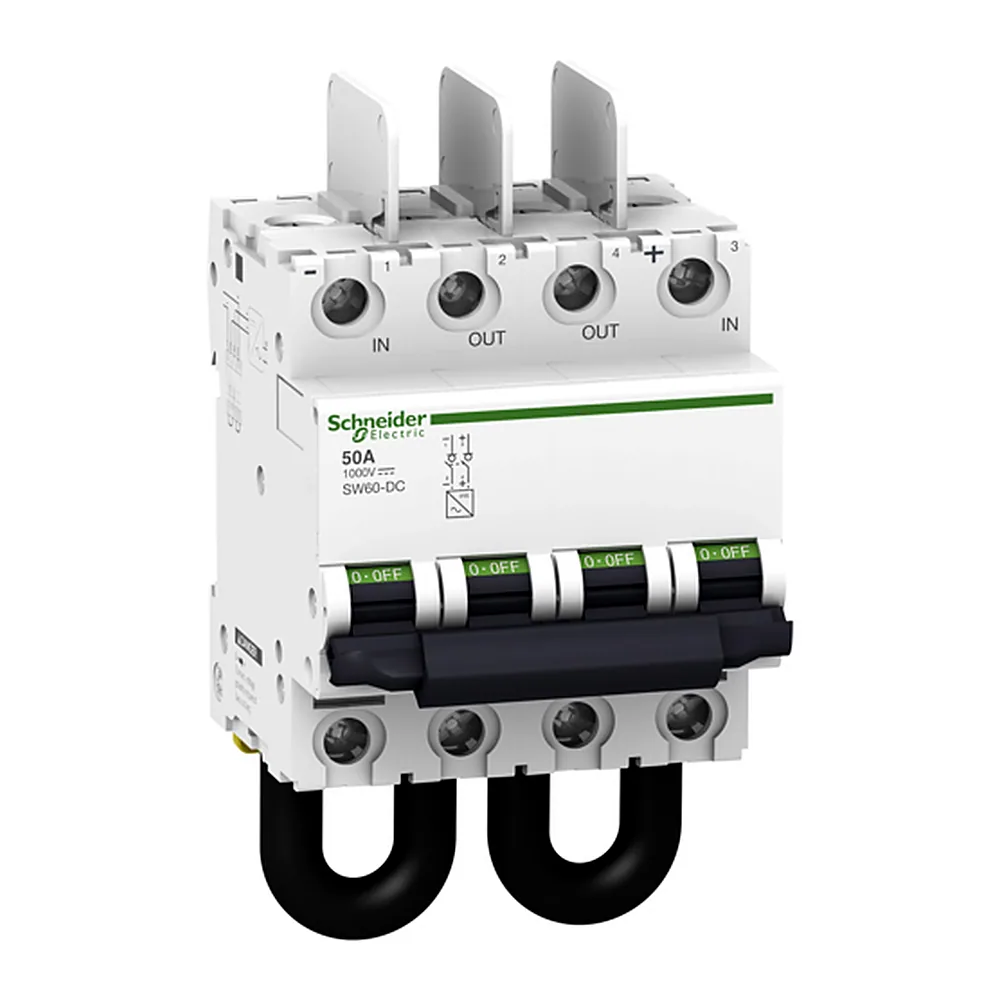

| A9N61699 | Авт. вим. SW60-DC 1000V 2P 50А |

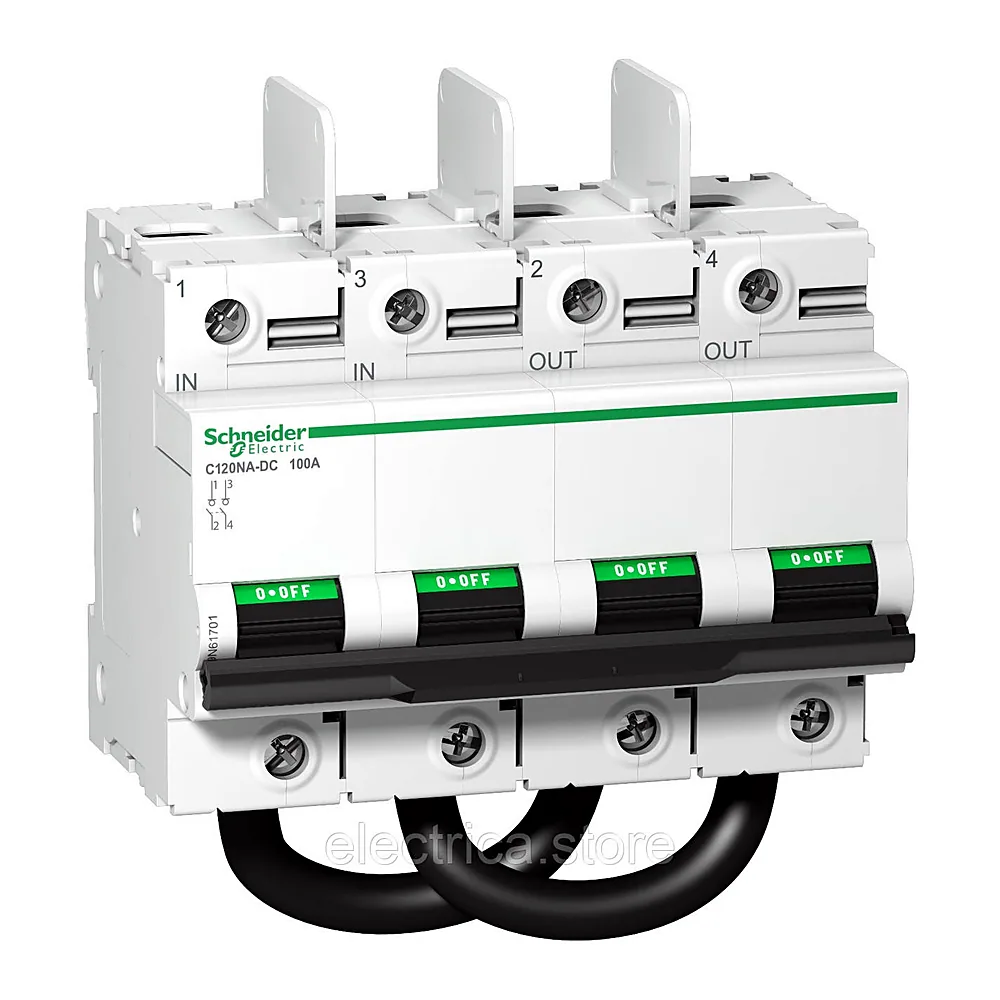

| A9N61701 | ACTI9 C120NA-DC вимикач навантаження, 2P, 100 A, 1000 VDC |
Обмежувач перенапруг (ПЗІП)
| Артикул | Найменування |
|---|---|

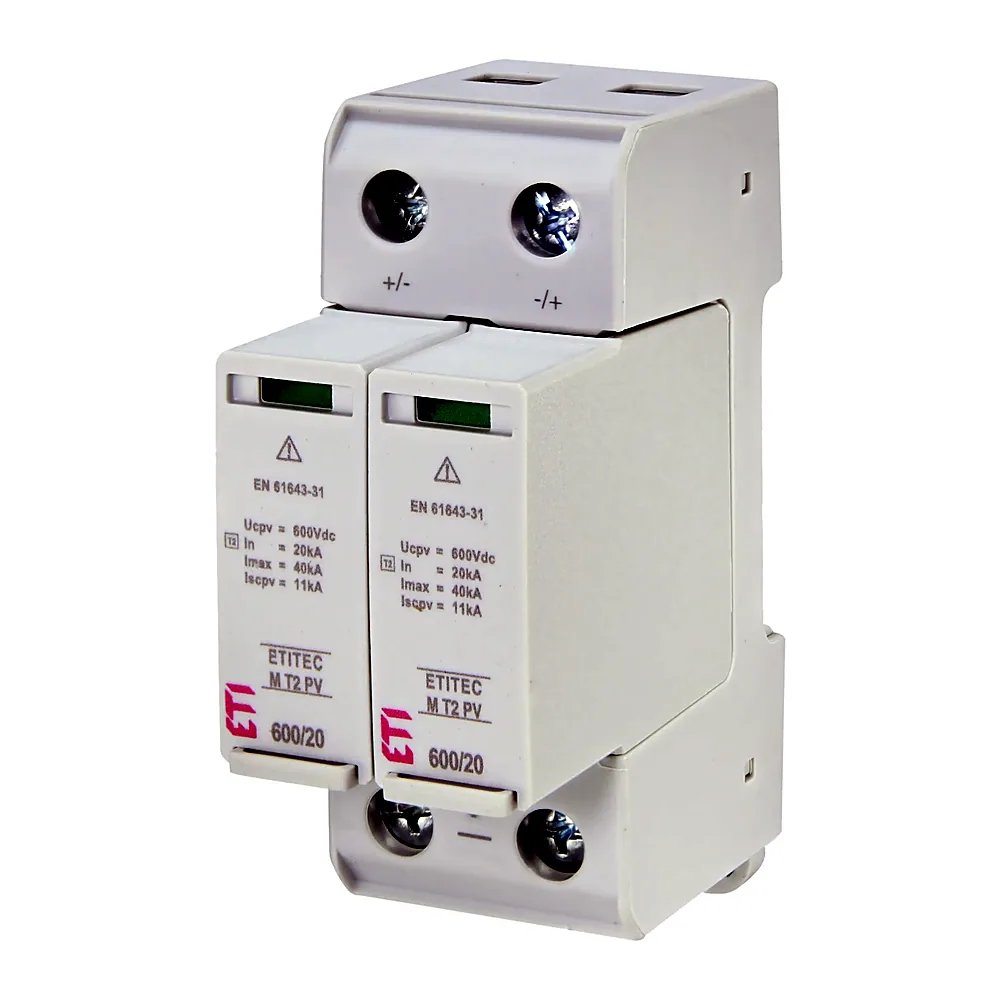

| 2440620 | Обмежувач перенапруги ETITEC M T2 PV 600/20 (для PV систем) |
| 2440623 | Обмежувач перенапруги ETITEC EM T2 PV 1100/20 Y (для PV систем) |
| A9L40271 | Обмежувач імп. перенапруг IPRD PV Т2 40R 800В |

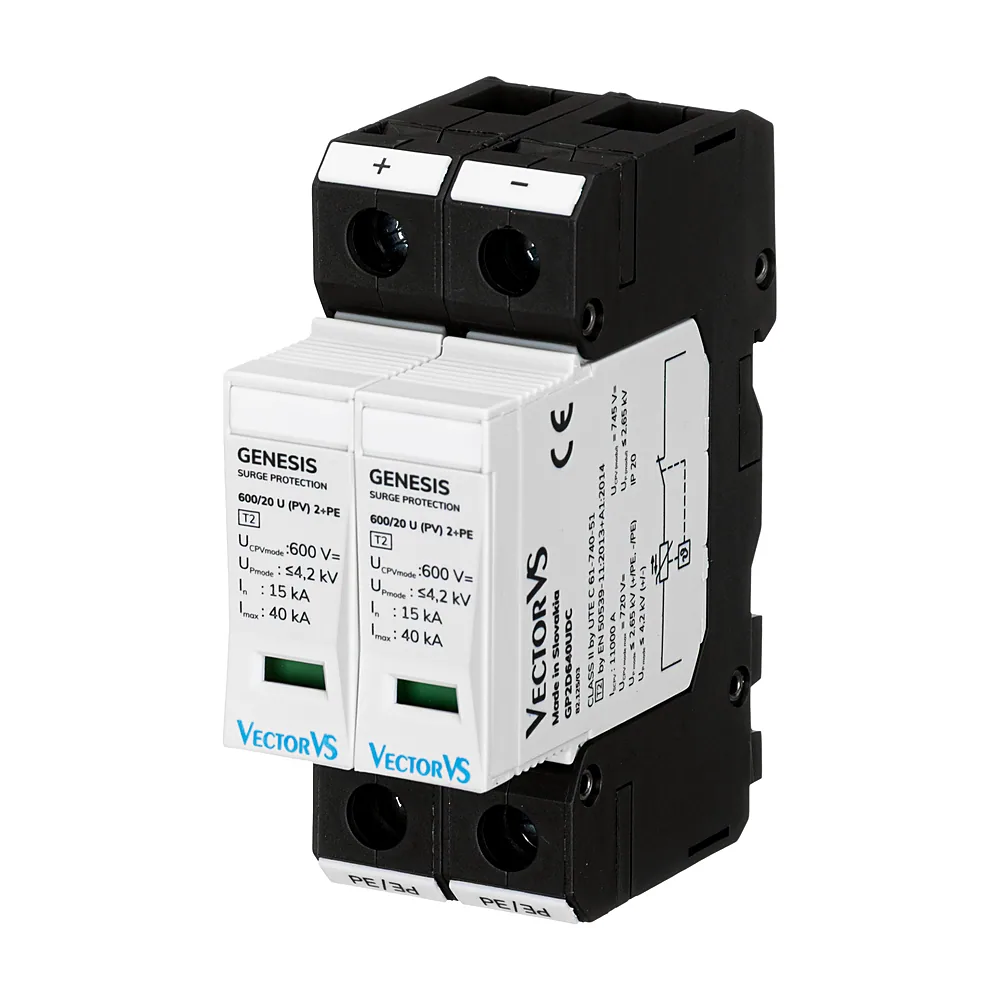

| GP2D640UDC | Обмежувач перенапруги GENESIS GP T2 2P 600/20 U (для PV систем) 2+PE |

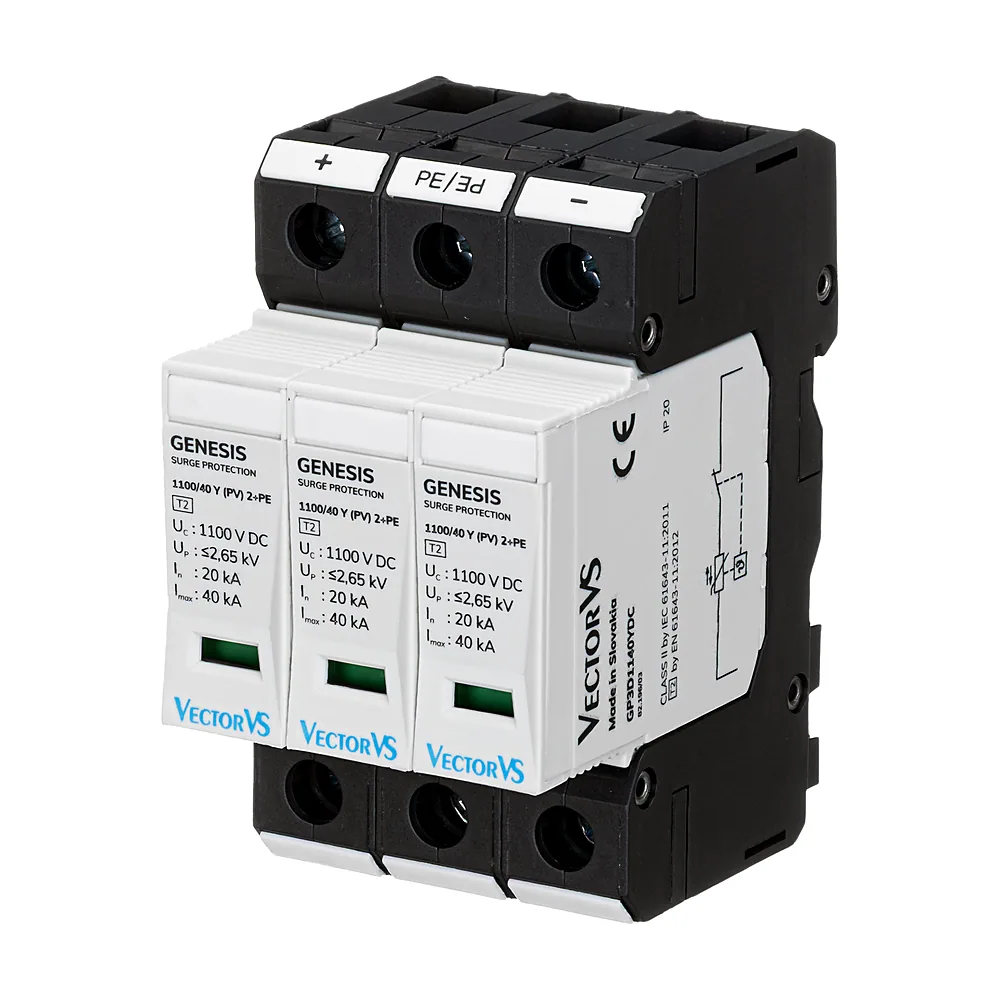

| GP3D1140YDC | Обмежувач перенапруги GENESIS GP T2 3P 1100/40 Y (для PV систем) 2+PE |
Тримач запобіжників
| Артикул | Найменування |
|---|---|
| 2540201 | Роз'єднувач EFH 10 1P 25A 1000V DC |
| 2540203 | Роз'єднувач EFH 10 2P 25A 1000V DC |

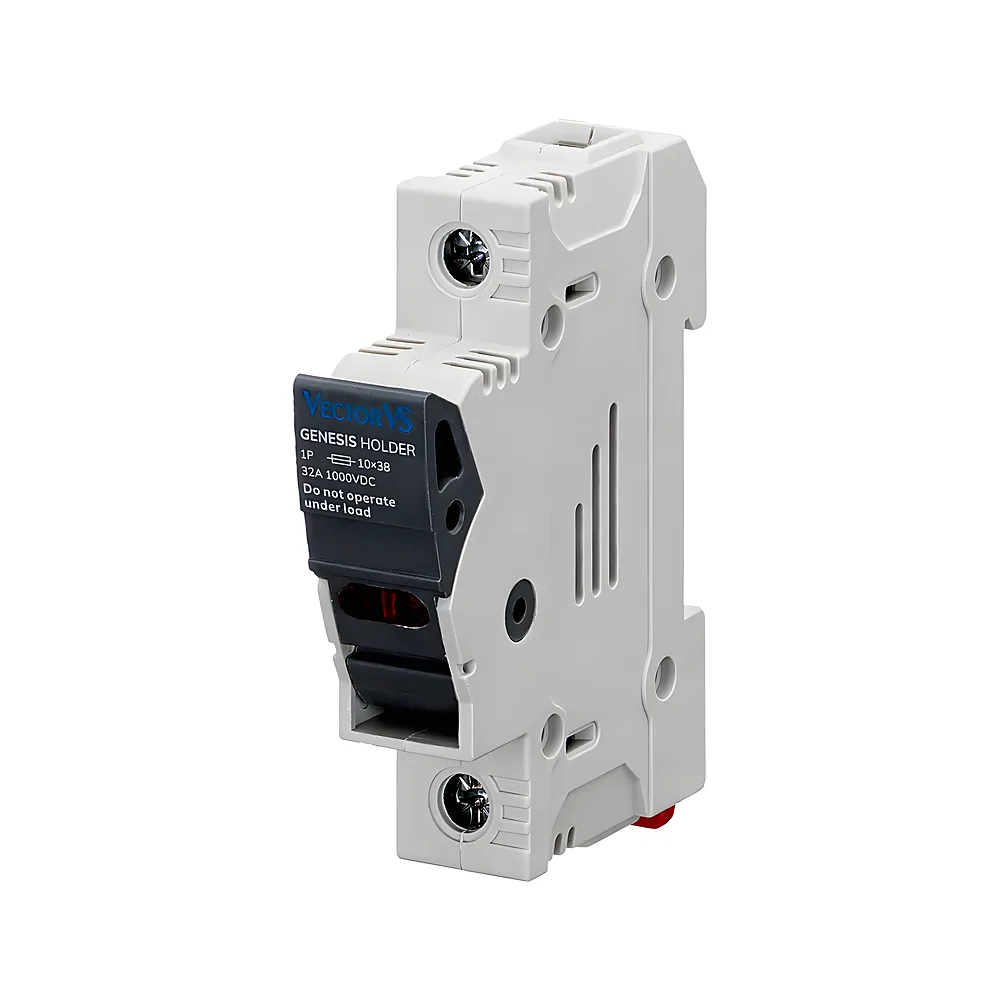

| GH10381P032DC | Тримач запобіжників з індикацією GENESIS 1P 10x38 32A 1000V DC |
| GH10382P032DC | Тримач запобіжників з індикацією GENESIS 2P 10x38 32A 1000V DC |
Запобіжник gPV
| Артикул | Найменування |
|---|---|
| 2625081 | Запобіжник CH 10x38 gPV 16A 1000V (30kA) |
| 2625085 | Запобіжник CH 10x38 gPV 20A 1000V (30kA) |
| GF1038016DC | Запобіжник циліндричний GENESIS 10x38 16A 1000V DC |

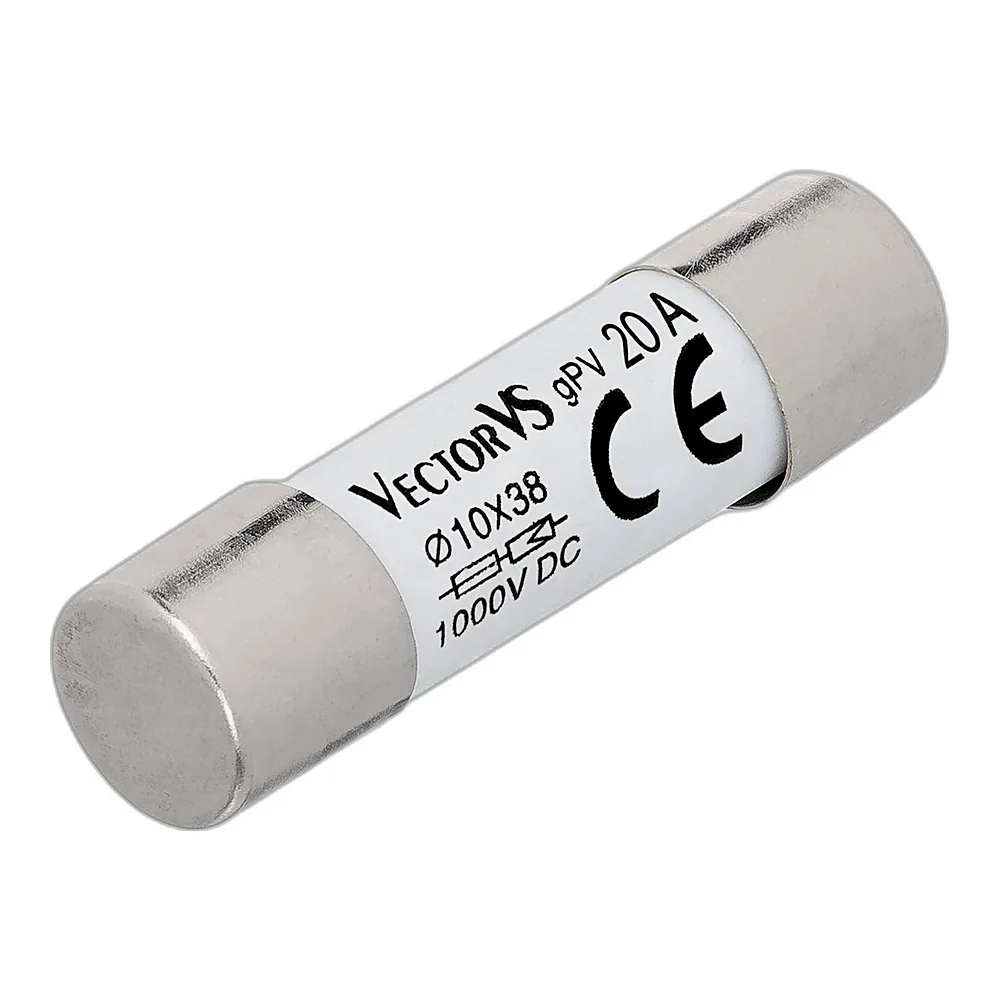

| GF1038020DC | Запобіжник циліндричний 10x38 20A 1000V DC, GENESIS |
Щит IP41
| Артикул | Найменування |
|---|---|

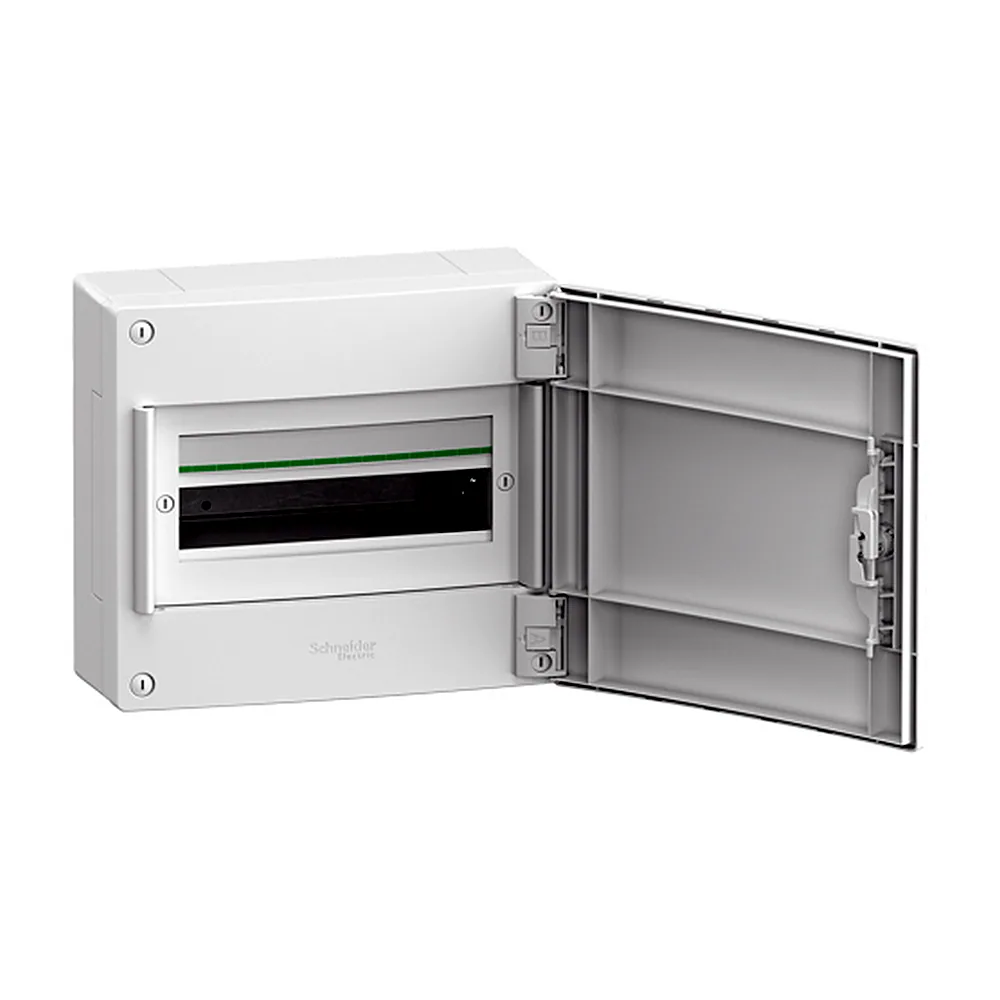

| LVSXQ113 | Розп. щит навісний 1Р 13М білі двері XS |

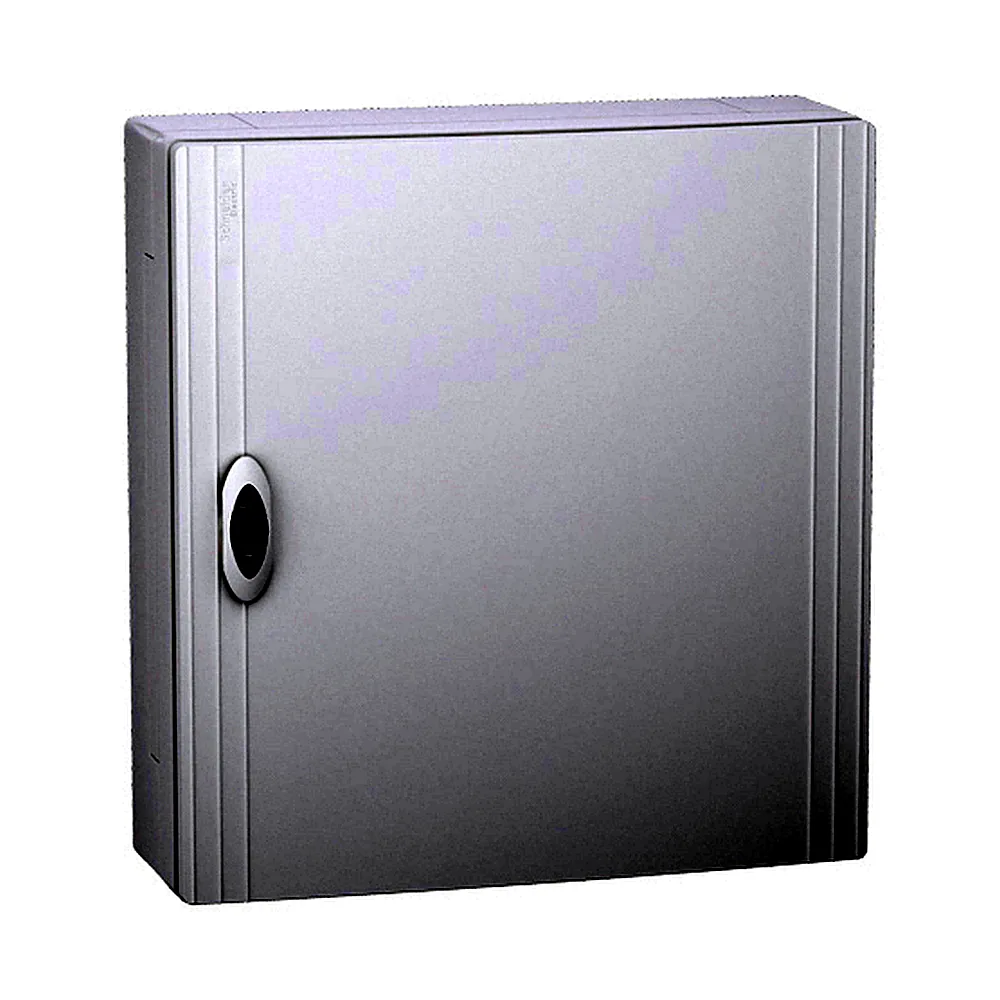

| LVSXQ218 | Розп. щит навісний 2Р 18М білі двері XS |
Щит IP65
| Артикул | Найменування |
|---|---|
| 1101062 | Пластиковий щит ECH 12PT (12 мод. навісний IP65) |
| 1101063 | Пластиковий щит ECH 24PT (24 мод. навісний IP65) |

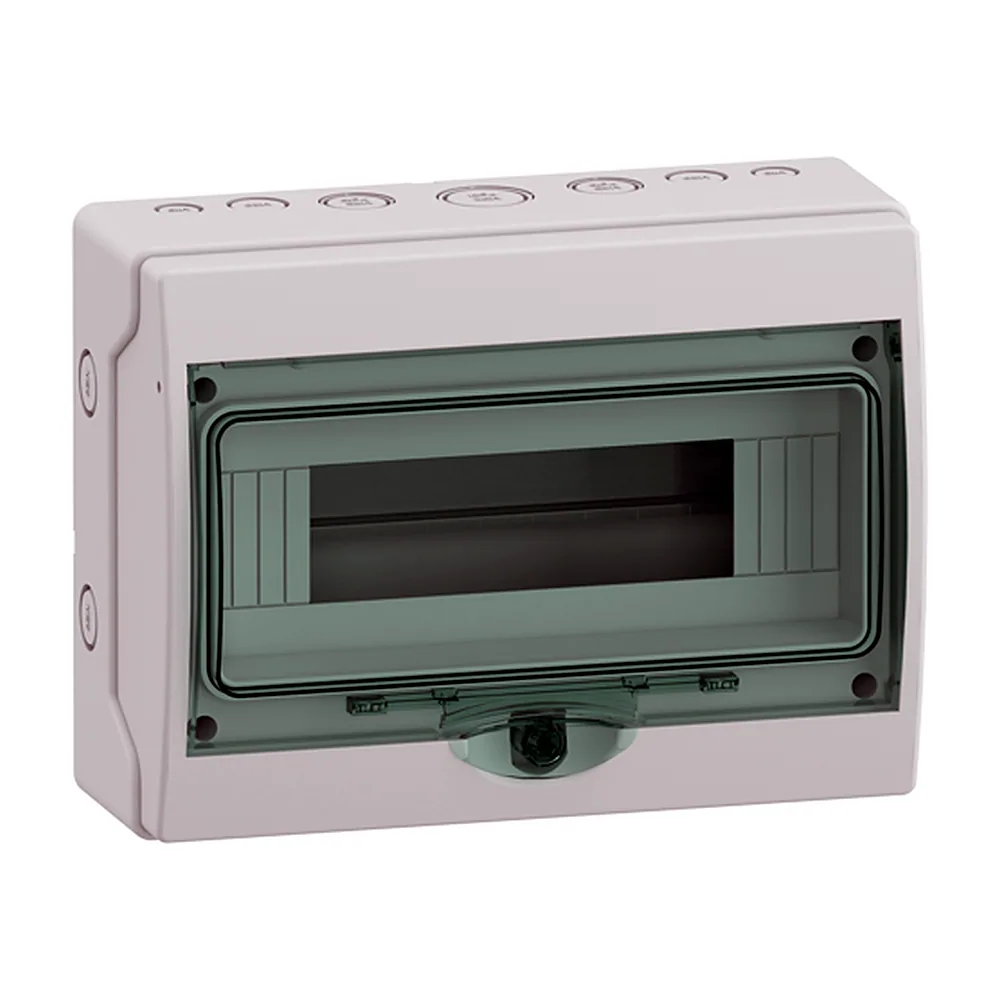

| 13444 | Щиток MINI Mureva IP65 12МОД.З КЛЕМ |
| 13984 | Щиток Mureva, IP65, 36мод 2х18мод |

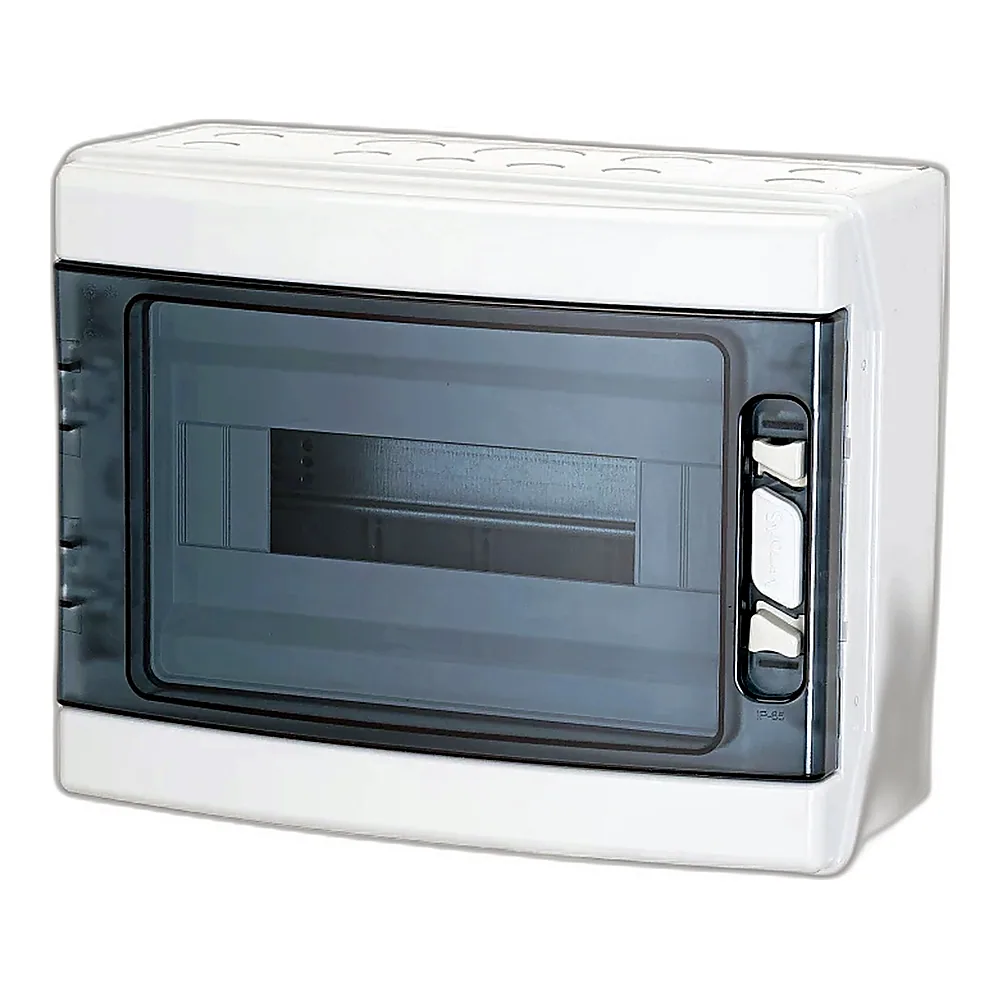

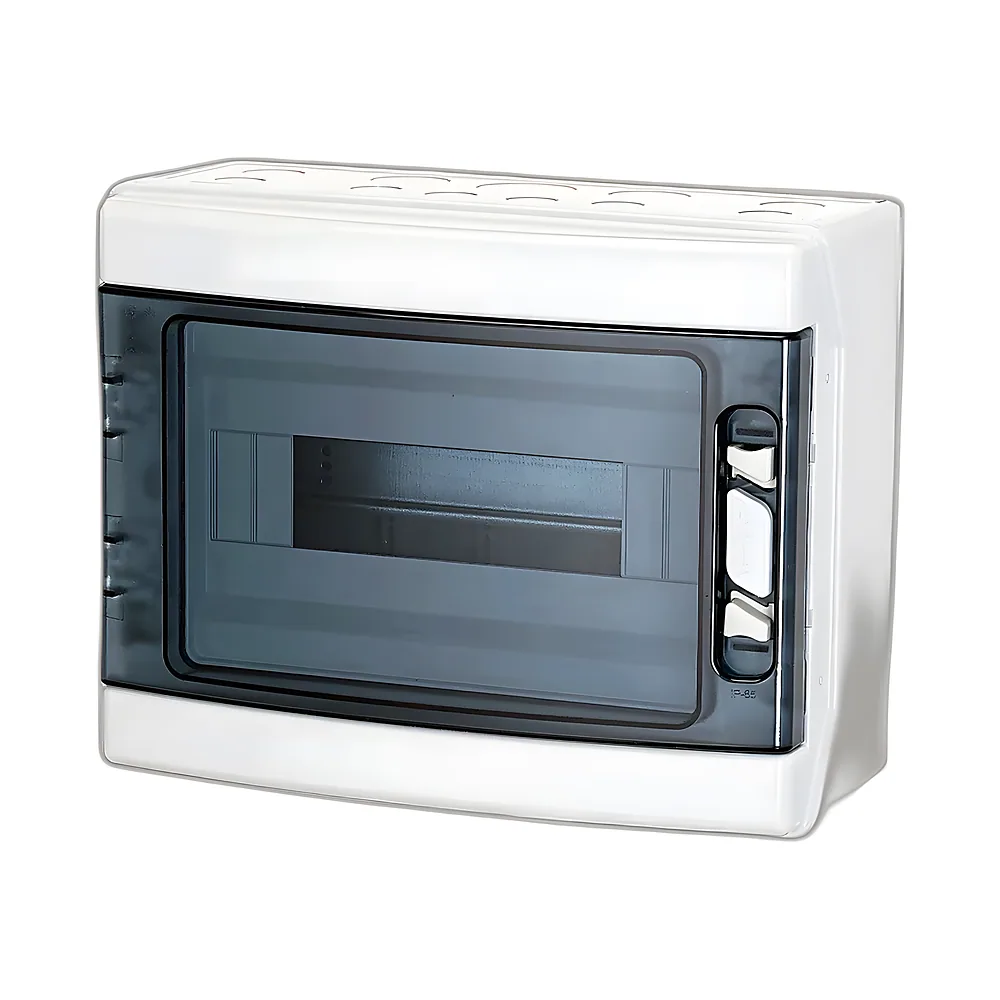

| GRO12PT/RR | Щит навісний ROCA 1x12 (12 мод.), IP65, прозорі двері, з N і PE шинами |

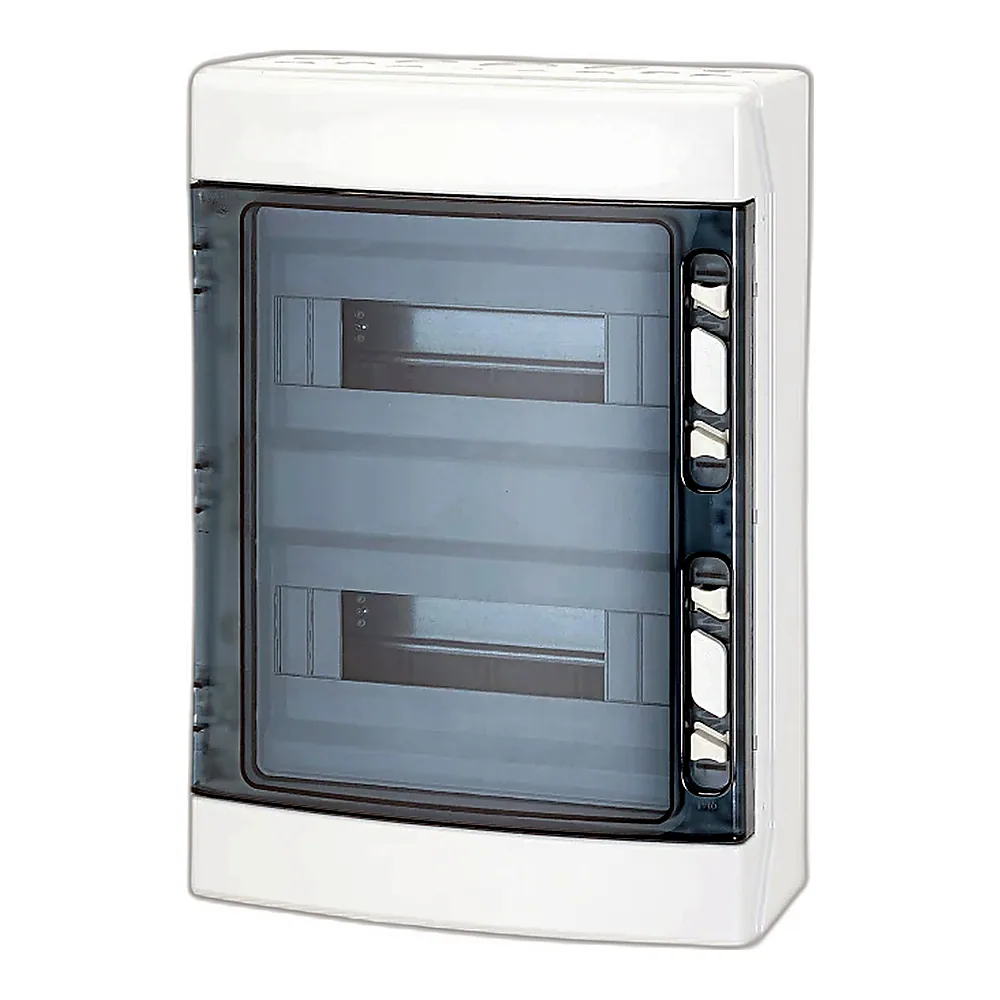

| GRO24PT/RR | Щит навісний ROCA 2х12 (24 мод.), IP65, прозорі двері, з N і PE шинами |
Потрібен розрахунок під конкретну станцію — відкрийте підбір комплексних пропозицій або надішліть параметри панелей і потужність інвертора, і ми порахуємо комплект.
Сортування
Фільтри
Хіт
Вимикач навантаження LS 25 SMA A2 2P 25 А 1000 В DC ETI 4660061
2 340 ₴
Хіт
Вимикач навантаження LS 32 SMA A2 2P 32 А 1000 В DC ETI 4660062
2 782 ₴
Хіт
Запобіжник CH 10х38 gPV 16 А 1000 В 30 кА ETI 2625081
16120 ₴
Хіт
Запобіжник CH 10х38 gPV 20 А 1000 В 30 кА ETI 2625085
16120 ₴
Хіт
Обмежувач перенапруг ETITEC EM T2 PV 1100/20 Y для PV систем ETI 2440623
3 068 ₴
Хіт
Роз'єднувач EFH 10 2P 25 А 1000 В DC ETI 2540203
34320 ₴
Хіт
Модульний щит пластиковий ECH 24PT 24 модулі навісний IP65 ETI 1101063
1 768 ₴
Хіт
Модульний щит ECH 12PT навісний IP65 12 модулів ETI 1101062
1 144 ₴
Хіт
Обмежувач перенапруг ETITEC M T2 PV 600/20 ETI 2440620
3 588 ₴
Хіт
Роз'єднувач EFH 10 1P 25 А 1000 В DC ETI 2540201
17160 ₴
Вимикач навантаження LS 32 SMA A4 4P 32 А 1000 В DC ETI 4660065
3 276 ₴
Модульний щит Mureva 36 модулів 2х18 модулів IP65 Schneider Electric 13984
6 16325 ₴
Обмежувач перенапруг IPRD PV клас 2 40R 600 В Schneider Electric A9L40271
4 48656 ₴
Автоматичний вимикач C60PV-DC 2P 20 А Schneider Electric A9N61652
2 20335 ₴
Автоматичний вимикач SW60-DC 2P B 50 А 1000 В Schneider Electric A9N61699
3 22484 ₴
Вимикач навантаження C120NA-DC 2P 100 А 1000 В DC Schneider Electric A9N61701
20 06660 ₴
Вимикач-роз'єднувач Telergon F1 2P 32 А 800 В DC Vector VS F1-00322P1DB
1 53411 ₴
Вимикач-роз'єднувач Telergon F1 4P 32 А 1200 В DC Vector VS F1-00324P1DB
1 74330 ₴
Запобіжник циліндричний 10х38 20 А 1000 В DC GENESIS Vector VS GF1038020DC
15020 ₴
Запобіжник циліндричний GENESIS 10х38 16 А 1000 В DC Vector VS GF1038016DC
15020 ₴
Модульний щит навісний ROCA 12 модулів IP65 прозорі двері Vector VS GRO12PT/RR
1 35763 ₴

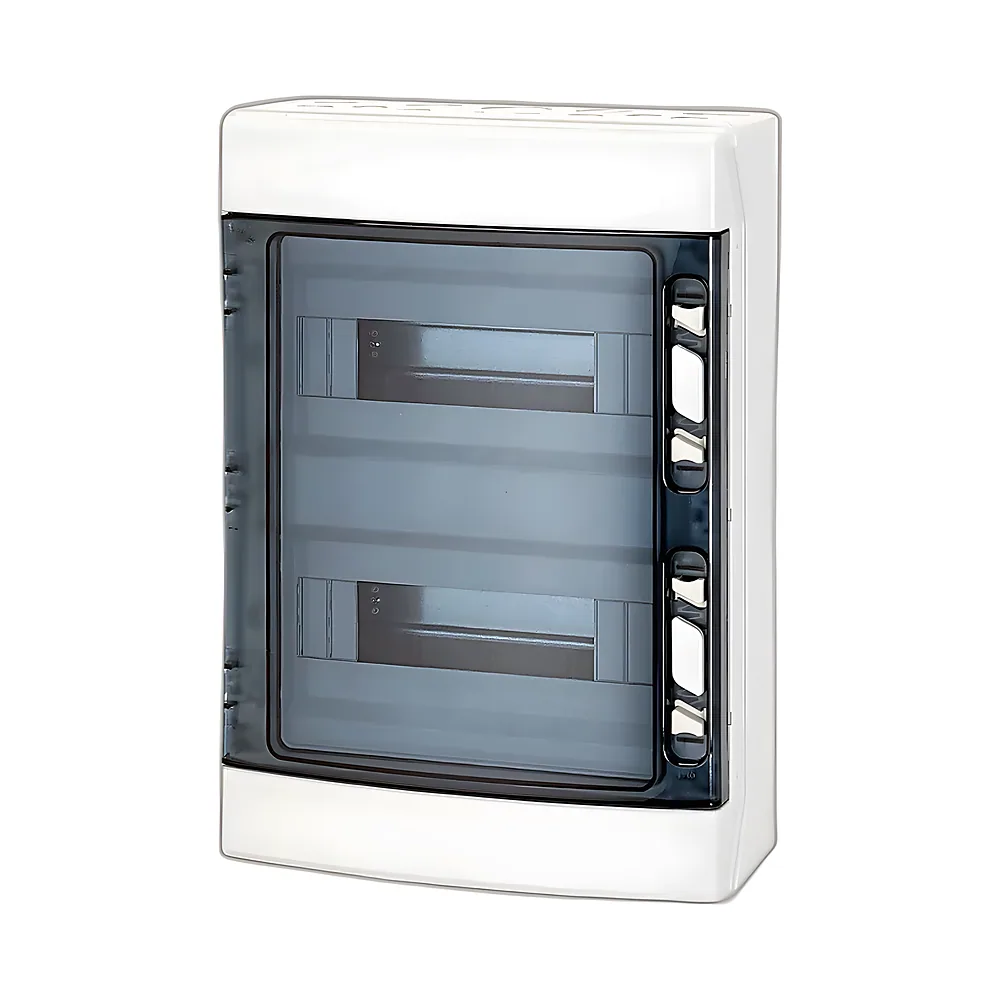

Модульний щит навісний ROCA 24 модулі IP65 прозорі двері Vector VS GRO24PT/RR
2 16331 ₴
Модульний щит розподільчий навісний 1P 13 модулів білі двері XS Schneider Electric LVSXQ113
3 06197 ₴
Модульний щит розподільчий навісний 2P 18 модулів білі двері XS Schneider Electric LVSXQ218
3 71967 ₴
Модульний щит MINI Mureva IP65 12 модулів з клемами Schneider Electric 13444
1 65797 ₴
Обмежувач перенапруг GENESIS GP T2 2P 600/20 U для PV систем 2+PE Vector VS GP2D640UDC
3 43565 ₴
Обмежувач перенапруг GENESIS GP T2 3P 1100/40 Y для PV систем 2+PE Vector VS GP3D1140YDC
3 07358 ₴

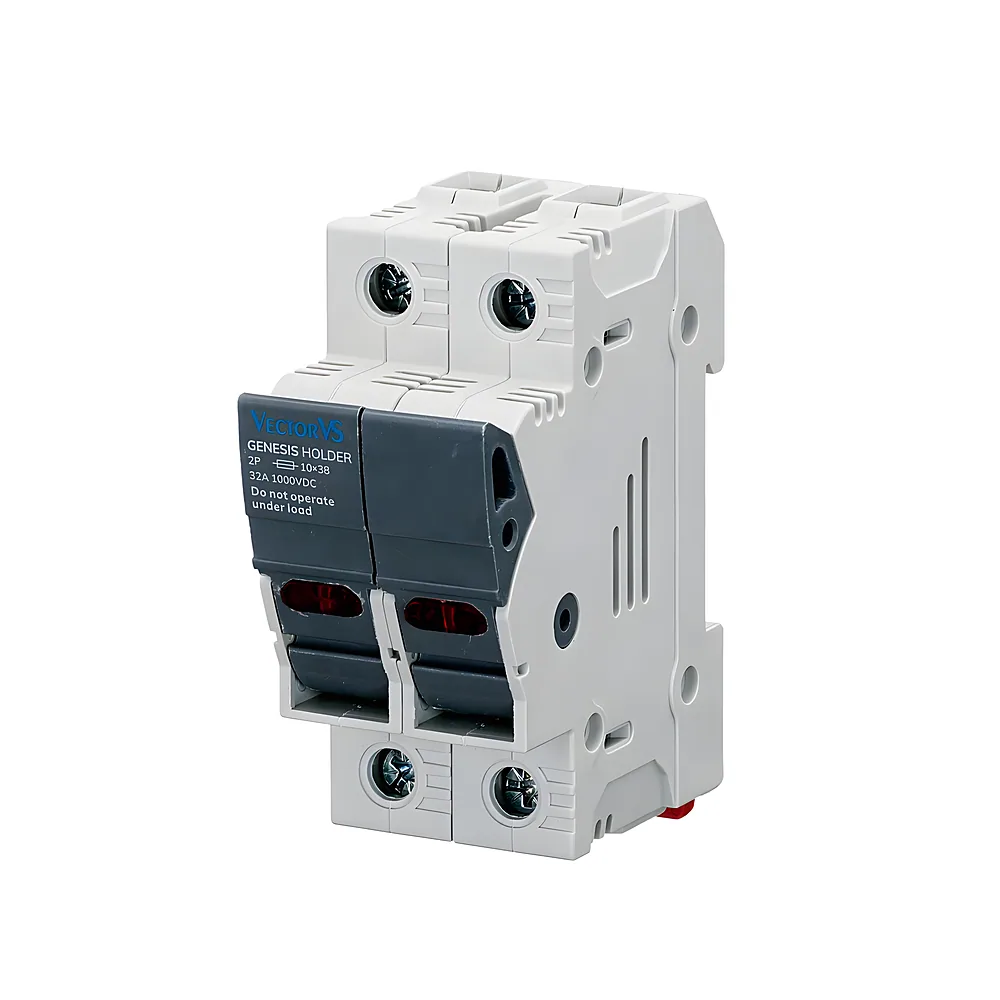

Тримач запобіжника з індикацією GENESIS 1P 10х38 32 А 1000 В DC Vector VS GH10381P032DC
14108 ₴
Тримач запобіжника з індикацією GENESIS 2P 10х38 32 А 1000 В DC Vector VS GH10382P032DC
32184 ₴
Комплексні рішення для сонячних електростанцій поєднують компоненти різних виробників, які разом утворюють повний набір для складання DC- і AC-щитів. Такий підхід дозволяє підібрати оптимальні апарати для кожного вузла станції — від стрінгів до вводу в будинок.
Склад рішень
- Навісні щити з високим ступенем захисту та прозорими дверцятами — для вулиці, горищ і технічних приміщень.
- Вимикачі-роз'єднувачі постійного струму на 800–1000 В DC — для відключення панелей.
- Автоматичні вимикачі DC і AC — для захисту ліній від перевантаження та короткого замикання.
- Вимикачі навантаження, запобіжники, пристрої захисту від імпульсних перенапруг.
Як скласти щит СЕС
- Розділіть DC-частину (панелі — інвертор) і AC-частину (інвертор — мережа, навантаження).
- Для DC обирайте апарати, розраховані на постійну напругу стрінга; звичайні AC-автомати тут не підходять.
- Номінальні струми визначайте за параметрами панелей і інвертора.
- Передбачте захист від перенапруги на обох сторонах.
- Щит обирайте з запасом модулів і відповідним ступенем захисту для місця встановлення.
Рішення застосовують для приватних будинків, малого бізнесу та комерційних дахових станцій.
