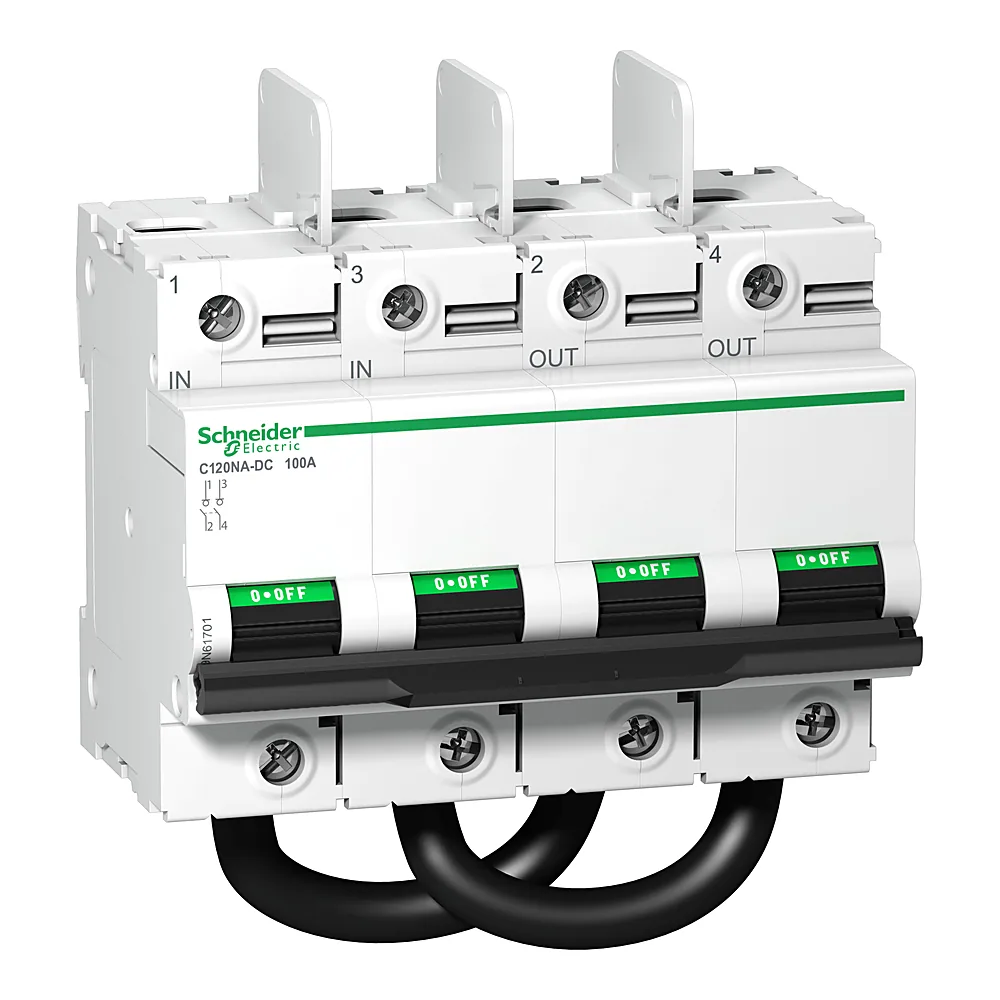

Вимикач навантаження C120NA-DC 2P 100 А 1000 В DC Schneider Electric A9N61701

Name: Вимикач навантаження C120NA-DC 2P 100 А 1000 В DC Schneider Electric A9N61701
Brand: Schneider Electric
SKU: 00256825
Price: 20066.6 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

20 066⁶⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 256825
Виробник: Schneider Electric
Артикул: A9N61701
Тип виробу: Вимикач навантаження
Вимикач навантаження(39)
Перемикач керування(5)
Перемикач навантаження(4)
Серія: Acti9
Кількість полюсів: 2P
1P(9)
2P(14)
3P(11)
4P(9)
Номінальний струм: 100 А
20 А(6)
20 А DC-21B 1000 В постійний струм; 32 А DC-21B 800 В постійний струм; 50 А DC-21B 700 В постійний струм
25 А
32 А(6)
40 А(10)
63 А(7)
80 А
100 А(6)
125 А(5)
Сумісність: C120NA-DC

Усі характеристики

Код	00256825
Виробник	Schneider Electric
Артикул виробника	A9N61701
Серія	Acti9
Висота	138,3 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	4 Вт
Глибина	74,4 мм
Діапазон робочих температур	-25...+70 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	300 циклів
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	DC-21B
Кількість модулів Ш = 9 мм	12
Кількість полюсів	2P
Колір	Білий
Крок	27 мм між фазою та нейтраллю; 27 мм між фазами
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	1000 В
Номінальний струм	100 А
Розсіювана потужність на полюс	2 Вт
Сертифікація	IEC 60947-3
Спосіб кріплення	Затисканням
Ступінь забруднення	2
Сумісність	C120NA-DC
Температура зберігання	-40...+85 °C
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Ширина	108 мм
Вага	0,96 кг

Опис

Вимикач навантаження Schneider Electric C120NA-DC 2P 100A 1000V DC A9N61701 - це модульний рубильник для постійного струму. Він розрахований на струм до 100 А і напругу до 1000 В, що робить його придатним для комутації потужних DC-навантажень у промислових та комерційних мережах.

Переваги

Номінальний струм 100 А - дозволяє комутувати лінії з великим запасом, витримує тривалі навантаження без перегріву.
Два полюси (2P) - одночасне розмикання обох провідників, що необхідно для безпечного вимкнення постійного струму.
Робочий діапазон -25...+70 °C - вимикач працює в неопалюваних приміщеннях та на відкритих щитах.
Схема 0-1 - чітка фіксація положення, без проміжних станів, що виключає випадкове ввімкнення.
Гарантія 18 місяців - підтвердження надійності виробу.

Де застосовується

У щитах постійного струму сонячних електростанцій для комутації груп панелей.
На об'єктах промислової автоматики, де потрібне ручне вимкнення DC-живлення при обслуговуванні.

Технічні особливості

Модульний рубильник кріпиться на DIN-рейку 35 мм і займає 6 модулів (108 мм). Висота корпусу 138,3 мм, глибина 74,4 мм. При підключенні слід врахувати, що для струму 100 А переріз провідника має бути не менше 25 мм². Це вимикач навантаження без теплового та електромагнітного захисту - його не можна використовувати замість автоматичного вимикача. Типова помилка: плутають з автоматом і намагаються захистити лінію, але він лише комутує навантаження.
