Name: Вимикач навантаження C60NA-DC 2P 20 А 1000 В DC Schneider Electric A9N61690
Brand: Schneider Electric
SKU: 00256824
Price: 2764.32 UAH
Availability: PreOrder

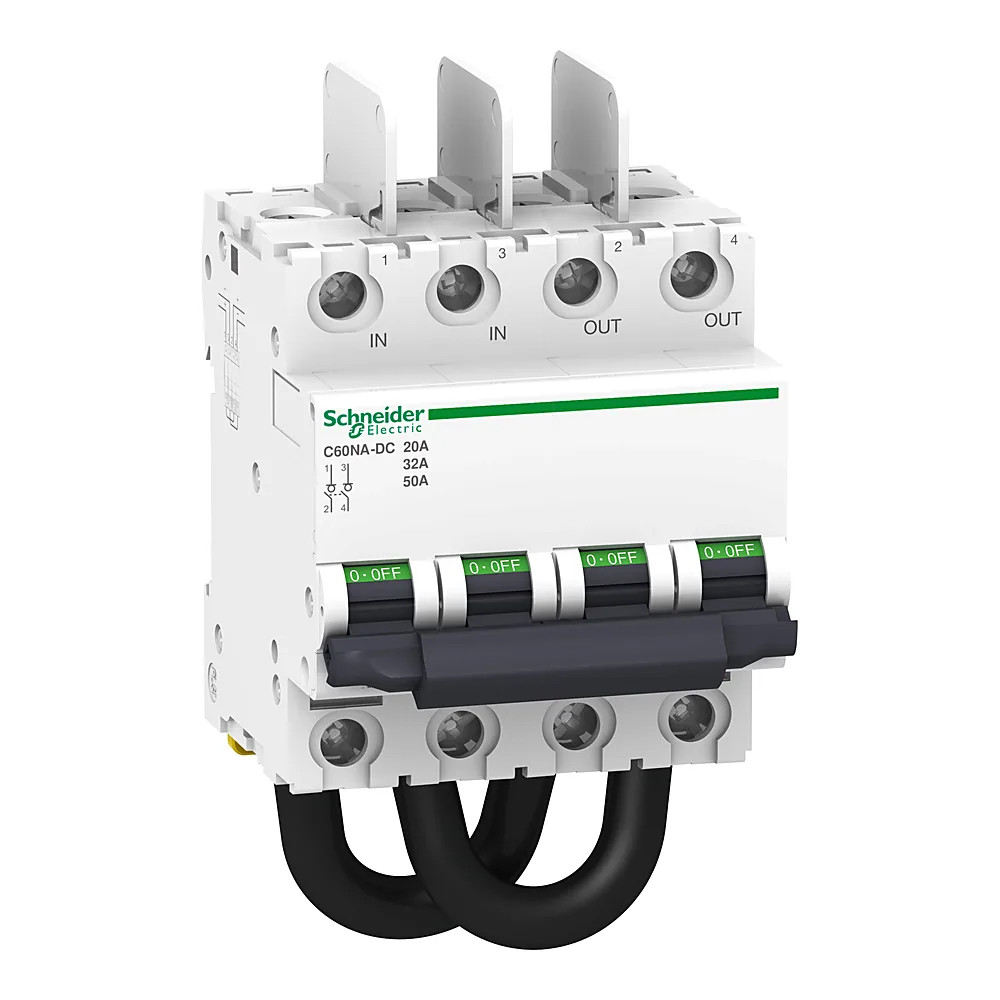

Вимикач навантаження C60NA-DC 2P 20 А 1000 В DC Schneider Electric A9N61690

Фото ілюстративне — вигляд товару може відрізнятися.

2 764³² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 256824
Виробник: Schneider Electric
Артикул: A9N61690
Тип виробу: Вимикач навантаження
Вимикач навантаження(39)
Перемикач керування(5)
Перемикач навантаження(4)
Серія: Acti9
Кількість полюсів: 2P
1P(9)
2P(14)
3P(11)
4P(9)
Номінальний струм: 20 А DC-21B 1000 В постійний струм; 32 А DC-21B 800 В постійний струм; 50 А DC-21B 700 В постійний струм
20 А(6)
20 А DC-21B 1000 В постійний струм; 32 А DC-21B 800 В постійний струм; 50 А DC-21B 700 В постійний струм
25 А
32 А(6)
40 А(10)
63 А(7)
80 А
100 А(6)
125 А(5)
Напруга відпускання: 100 мВ 5,02 мОм 2 В 20 А; 151 мВ 5,02 мОм 4,53 В 30 А; 201 мВ 5,02 мОм 8,04 В 40 А; 251 мВ 5,02 мОм 12,55 В 60 А
Сумісність: C60NA-DC

Усі характеристики

Код	00256824
Виробник	Schneider Electric
Артикул виробника	A9N61690
Серія	Acti9
Висота	132,7 мм
Відповідність вимогам по ізоляції	Так
Глибина	77,4 мм
Діапазон робочих температур	-25...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	300 циклів
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	DC-21B
Кількість модулів Ш = 9 мм	8
Кількість полюсів	2P
Колір	Білий
Крок	18 мм між фазою та нейтраллю; 18 мм між фазами
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга відпускання	100 мВ 5,02 мОм 2 В 20 А; 151 мВ 5,02 мОм 4,53 В 30 А; 201 мВ 5,02 мОм 8,04 В 40 А; 251 мВ 5,02 мОм 12,55 В 60 А
Напруга ізоляції	1000 В
Номінальний струм	20 А DC-21B 1000 В постійний струм; 32 А DC-21B 800 В постійний струм; 50 А DC-21B 700 В постійний струм
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IEC 60947-3
Спосіб кріплення	Затисканням
Ступінь забруднення	2
Сумісність	C60NA-DC
Температура зберігання	-40...+85 °C
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Чутливість до полярності	No (can protect against bi-directional current)
Ширина	72 мм
Вага	0,545 кг

Опис

Вимикач навантаження Schneider Electric C60NA-DC 2P 20A 1000V DC A9N61690 - це модульний рубильник для кіл постійного струму. Він комутує навантаження до 20 А тривало і витримує короткочасні струми до 50 А. Для щитів постійного струму це просте і надійне рішення.

Переваги

Двополюсне відключення - два полюси розривають обидва проводи, що обов'язково для DC-кіл напругою до 1000 В.
Робоча температура від -25 до +70 °C - вимикач працює в неопалюваних приміщеннях і на вулиці в щиті з відповідним ступенем захисту.
Габарит 4 модулі (72 мм) - компактний для таких параметрів, але при плануванні щита врахуйте, що займає 4 позиції на DIN-рейці.
Ступінь захисту IP40 - захист від проникнення інструменту та дротів діаметром понад 1 мм, всередині щита цього достатньо.

Де застосовується

У побутових системах резервного живлення - для комутації акумуляторних батарей та сонячних панелей.
На об'єктах промислової автоматики - у щитах постійного струму для живлення контролерів, реле, приводів.

Технічні особливості

Вимикач навантаження серії Acti9 C60NA-DC розрахований на номінальний струм 20 А при максимальному струмі 50 А (короткочасне перевантаження). Напруга - 1000 В постійного струму. Схема комутації 0-1 - чітке положення «вимкнено» і «ввімкнено». Монтаж на DIN-рейку, ширина корпусу 72 мм (4 модулі по 17,5 мм). Висота 132,7 мм, глибина 77,4 мм. Гарантія - 18 місяців. При підборі зверніть увагу: цей вимикач не має захисту від струмів короткого замикання - це саме рубильник, а не автоматичний вимикач. Для захисту лінії потрібен окремий автомат або запобіжник.

Чому в ЛІНА

Ми маємо цю позицію на складі, тому відправляємо швидко. Надаємо всі документи для юридичних осіб - видаткову накладну, рахунок, сертифікат відповідності.
