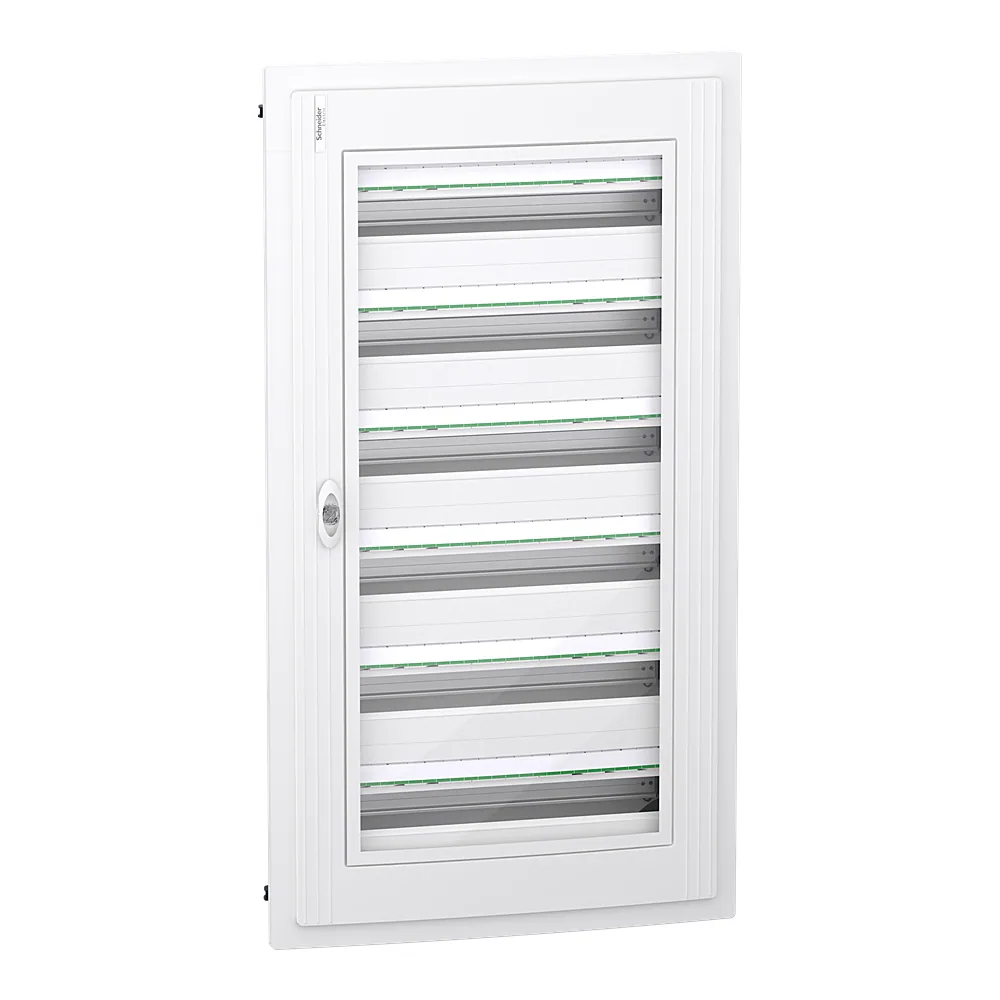

Модульний щит розподільчий врізний 6P 24 модулі прозорий двері XS Schneider Electric LVSXP624

Name: Модульний щит розподільчий врізний 6P 24 модулі прозорий двері XS Schneider Electric LVSXP624
Brand: Schneider Electric
SKU: 00242807
Price: 26377.73 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

26 377⁷³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 242807
Виробник: Schneider Electric
Артикул: LVSXP624
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 6P
Кількість модулів: 144
48
72(2)
96(2)
120
144(2)
Номінальний струм: 125 А
Ступінь захисту: IP40
Колір: Білий RAL 9003 (шафа, передня панель), безбарвний (двері)
Білий (RAL 9003)(48)
Білий RAL 9003 (передня панель), димчастий RAL 9003 (двері)(8)
Білий RAL 9003 (передня панель), напівпрозорий (двері)(12)
Білий RAL 9003 (шафа, передня панель), безбарвний (двері)(10)
Білий RAL 9003 (шафа, передня панель), димчастий (двері)(16)
Білий RAL 9003 (шафа), димчастий (двері)(2)
Прозорий зелений (двері), світлий сірий RAL 7035 (шафа)(34)
Сірий (RAL 7035)(5)
Кількість модулів шириною 18 мм на ряд: 24
2
4(6)
5(3)
6(3)
8(7)
12(34)
13(16)
18(28)
24(28)
Тип дверей: Прозорий
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00242807
Виробник	Schneider Electric
Артикул виробника	LVSXP624
Серія	Prisma SeT S/XS
Випробування розжареним дротом	задня панель: 850 °C відповідно до МЕК 60695-2-11; Шафа: 750 °C відповідно до МЕК 60695-2-11; front plate: 750 °C
Висота	Всього: 1110 мм; вбудований: 1080 мм
Внутрішня глибина	80 мм
Втрати потужності	156 Вт
Глибина	Всього: 129 мм; вбудований: 86 мм
Діапазон робочих температур	-25...+60 °C
Знімні частини	DIN-рейка
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 72 випереджає; 1 Нейтральний з 84 випереджає
Кількість модулів	144
Кількість модулів Ш = 9 мм	288
Кількість модулів шириною 18 мм на ряд	24
Кількість полюсів	6P
Кількість рядів	6
Клас ізоляції	Клас II
Колір	Білий RAL 9003 (шафа, передня панель), безбарвний (двері)
Країна виробництва	Італія
Матеріал корпусу	Задня частина technoplastic and metal; Шафа Технопластичний; front plate Технопластичний; Двері скло
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	125 А
Розподільчий блок відводів	9×25 мм² + 63×4 мм² для Земля; 6 x (3×25 мм² + 11×4 мм²) для Нейтральний
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IMQ
Ступінь захисту	IP40
Ступінь захисту IK	IK09
Тип блокування	Опція блокування клавіш
Тип дверей	Прозорий
Тип затискачів	Гвинтове з'єднання (Земля) , 9×6...25 мм²; Задвигаються (Земля) , 63×1,5...4 мм² (гнучкий); Задвигаються (Земля) , 63×6 мм² (жорсткий або багатожильний); Гвинтове з'єднання (Нейтральний) , 18×6...25 мм²; Задвигаються (Нейтральний) , 66×1,5...4 мм² (гнучкий); Задвигаються (Нейтральний) , 66×6 мм² (жорсткий або багатожильний)
Тип корпусу	Розподільна шафа
Тип монтажу	Врівень
Тип передньої панелі	Модульний
Ширина	Всього: 648 мм; вбудований: 618 мм
Din рейка	симетричний DIN
Вага	24,660 кг

Опис

Розподільчий щит врізний 6-рядний 24-модульний з прозорими дверцятами XS Schneider Electric PrismaSet XS - це пластиковий корпус для прихованого монтажу, що вміщує до 144 модульних пристроїв. Захист IP40 та ударостійкість IK09 роблять його придатним для більшості внутрішніх приміщень.

Переваги

144 модулі місткості - шість рядів по 24 модульні відстані дозволяють розмістити автомати, УЗО, дифавтомати та інші пристрої без потреби додаткових щитів.
Прозорі дверцята - безбарвна кришка дає змогу візуально контролювати стан апаратів, не відкриваючи щит і не порушуючи захист.
Клас ізоляції II - корпус не потребує підключення захисного заземлення, що спрощує монтаж у старих будівлях або там, де немає заземлювальної шини.
Робочий діапазон -25…+60 °C - щит зберігає працездатність у неопалюваних підвалах, технічних приміщеннях та на відкритих верандах.
Гарантія 18 місяців - заводська підтримка від Schneider Electric на весь термін.

Де застосовується

Квартири та приватні будинки - компактний врізний корпус вписується в нішу стіни, не займає корисної площі.
Комерційні об'єкти - офіси, невеликі магазини, складські приміщення, де потрібно зібрати до 144 модулів в одному щиті.

Технічні особливості

Щит виконано за стандартом ДСТУ IEC 61439. Прихований монтаж - для ніші потрібні розміри: ширина 618 мм, висота 1080 мм, глибина 86 мм. Корпус має мінімальну глибину вбудованої монтажної коробки 80 мм. Всередині встановлені DIN-рейки для кріплення модульних пристроїв. Номінальна напруга - 400 В. Ступінь захисту від механічних впливів - IK09 (витримує удар енергією 10 Дж). Матеріал корпусу - пластик, колір дверцят - безбарвний. Вага - 25 кг. При монтажі зверніть увагу: глибина ніші має бути не менше 86 мм, інакше кришка не закриється врівень зі стіною.

Комплектація

У комплекті: фурнітура для кріплення, заглушки, клемний блок заземлення, клемний блок нейтралі. Дверцята прозорі, замок відсутній.

Чому в ЛІНА

Ми маємо цей щит на складі, відправляємо в день замовлення. Для юридичних осіб надаємо повний пакет документів - рахунок, видаткова накладна, податкова накладна.
