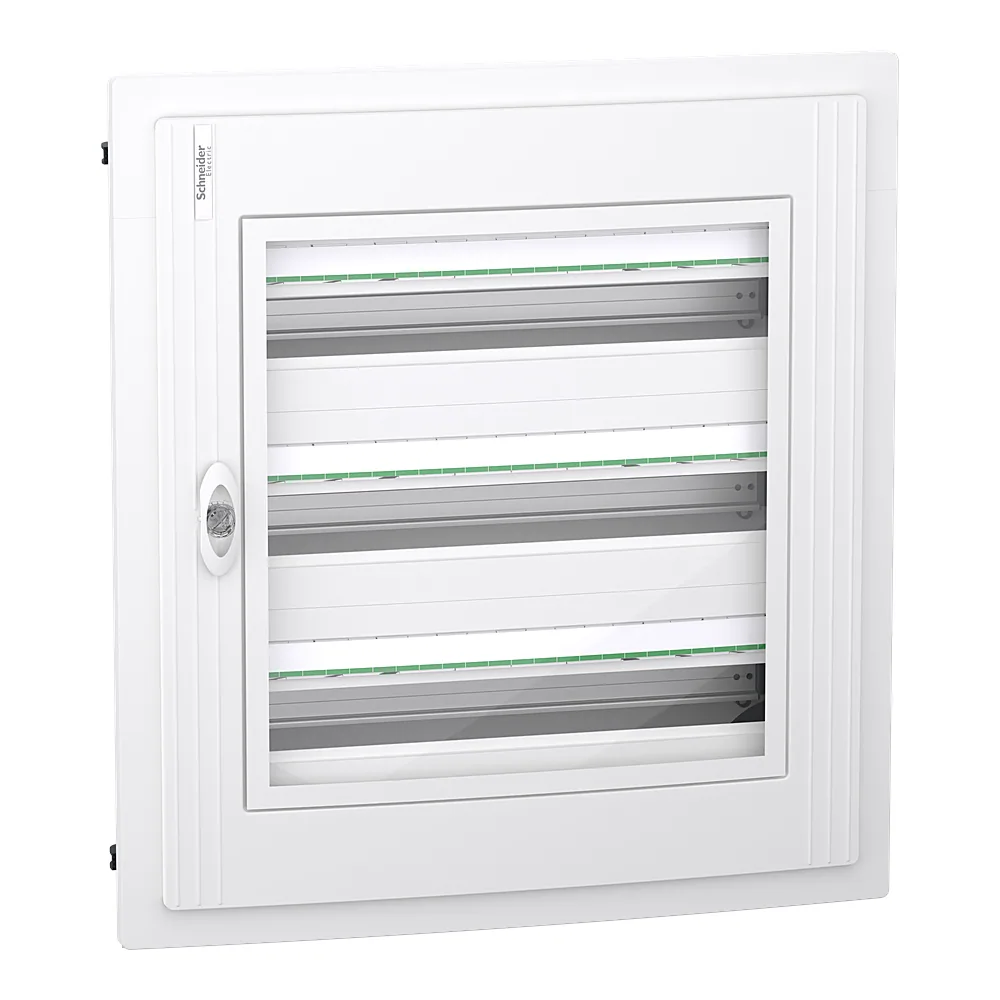

Модульний щит розподільчий врізний 3P 24 модулі прозорий двері XS Schneider Electric LVSXP324

Name: Модульний щит розподільчий врізний 3P 24 модулі прозорий двері XS Schneider Electric LVSXP324
Brand: Schneider Electric
SKU: 00242804
Price: 19085.04 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

19 085⁰⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 242804
Виробник: Schneider Electric
Артикул: LVSXP324
Тип виробу: Модульний щит
Інтерфейсний щит(4)
Модульний щит(126)
Мультимедійний щит(5)
Тримач клем
Щит
Серія: Prisma SeT S/XS
Кількість полюсів: 3P
Кількість модулів: 72
48
72(2)
96(2)
120
144(2)
Номінальний струм: 125 А
Ступінь захисту: IP40
Колір: Білий RAL 9003 (шафа, передня панель), безбарвний (двері)
Білий (RAL 9003)(48)
Білий RAL 9003 (передня панель), димчастий RAL 9003 (двері)(8)
Білий RAL 9003 (передня панель), напівпрозорий (двері)(12)
Білий RAL 9003 (шафа, передня панель), безбарвний (двері)(10)
Білий RAL 9003 (шафа, передня панель), димчастий (двері)(16)
Білий RAL 9003 (шафа), димчастий (двері)(2)
Прозорий зелений (двері), світлий сірий RAL 7035 (шафа)(34)
Сірий (RAL 7035)(5)
Кількість модулів шириною 18 мм на ряд: 24
2
4(6)
5(3)
6(3)
8(7)
12(34)
13(16)
18(28)
24(28)
Тип дверей: Прозорий
Тип корпусу: Розподільна шафа

Усі характеристики

Код	00242804
Виробник	Schneider Electric
Артикул виробника	LVSXP324
Серія	Prisma SeT S/XS
Випробування розжареним дротом	задня панель: 850 °C відповідно до МЕК 60695-2-11; Шафа: 750 °C відповідно до МЕК 60695-2-11; front plate: 750 °C
Висота	Всього: 660 мм; вбудований: 630 мм
Внутрішня глибина	80 мм
Втрати потужності	90 Вт
Глибина	Всього: 129 мм; вбудований: 86 мм
Діапазон робочих температур	-25...+60 °C
Знімні частини	DIN-рейка
Кабельний ввід	Вирізані пластини; знімні пластини; кабель або трубка
Категорія перенапруги	2
Кількість клемних блоків	1 Земля з 38 випереджає; 1 Нейтральний з 56 випереджає
Кількість модулів	72
Кількість модулів Ш = 9 мм	144
Кількість модулів шириною 18 мм на ряд	24
Кількість полюсів	3P
Кількість рядів	3
Клас ізоляції	Клас II
Колір	Білий RAL 9003 (шафа, передня панель), безбарвний (двері)
Країна виробництва	Італія
Матеріал корпусу	Задня частина technoplastic and metal; Шафа Технопластичний; front plate Технопластичний; Двері скло
Монтажна панель	Без монтажної пластини
Напруга ізоляції	400 В
Номінальний струм	125 А
Розподільчий блок відводів	6×25 мм² + 32×4 мм² для Земля; 4 x (3×25 мм² + 11×4 мм²) для Нейтральний
Сегмент ринку	Житловий, невеликі будівлі
Сертифікація	IMQ
Ступінь захисту	IP40
Ступінь захисту IK	IK09
Тип блокування	Опція блокування клавіш
Тип дверей	Прозорий
Тип затискачів	Гвинтове з'єднання (Земля) , 6×6...25 мм²; Задвигаються (Земля) , 32×1,5...4 мм² (гнучкий); Задвигаються (Земля) , 32×6 мм² (жорсткий або багатожильний); Гвинтове з'єднання (Нейтральний) , 12×6...25 мм²; Задвигаються (Нейтральний) , 44×1,5...4 мм² (гнучкий); Задвигаються (Нейтральний) , 44×6 мм² (жорсткий або багатожильний)
Тип корпусу	Розподільна шафа
Тип монтажу	Врівень
Тип передньої панелі	Модульний
Ширина	Всього: 648 мм; вбудований: 618 мм
Din рейка	симетричний DIN
Вага	14,81 кг

Опис

Розподільний щит врізний PrismaSet XS Schneider Electric LVSXP324 на 72 модулі з прозорими дверцятами - це готове рішення для прихованого монтажу в житлових та комерційних об’єктах. Він розрахований на три ряди модульних пристроїв і має клас ізоляції II. Виробництво - Італія.

Переваги

72 модулі на три ряди - місткість для автоматичних вимикачів, УЗО, дифавтоматів та інших модульних апаратів. Ширина 24 модульні відстані дозволяє розмістити до 24 однополюсних автоматів у ряд.
Прозорі дверцята - дозволяють візуально контролювати стан апаратури без відкривання, що зручно при регулярних оглядах.
Ступінь захисту IP40 та ударостійкість IK09 - корпус захищає внутрішнє обладнання від проникнення твердих частинок і механічних впливів.
Повна комплектація - у наборі клемні блоки заземлення та нейтралі, DIN-рейка, заглушки та кріплення. Додаткових покупок не потрібно.

Де застосовується

Розподіл електроенергії в квартирах, котеджах, офісах з прихованою проводкою.
Щитові для об’єктів малого бізнесу - магазинів, кафе, майстерень, де потрібен компактний вбудований щит.

Технічні особливості

Корпус розрахований на вбудовування в нішу розмірами 618×630×86 мм. Мінімальна глибина коробки - 80 мм. Щит має 24 модульні відстані (ширина 648 мм) та три ряди, що дає 72 модулі. Матеріал - пластик, клас ізоляції II (не потребує заземлення корпусу). Номінальна напруга - 400 В. Діапазон робочих температур від -25 до +60 °C. Комплектується DIN-рейкою, клемами заземлення та нейтралі. Важливо: при виборі ніші враховуйте, що глибина щита 129 мм, а монтажна глибина ніші має бути не менше 86 мм. Типова помилка - нехтувати запасом для підключення кабелів, тому рекомендована глибина ніші від 90 мм.
