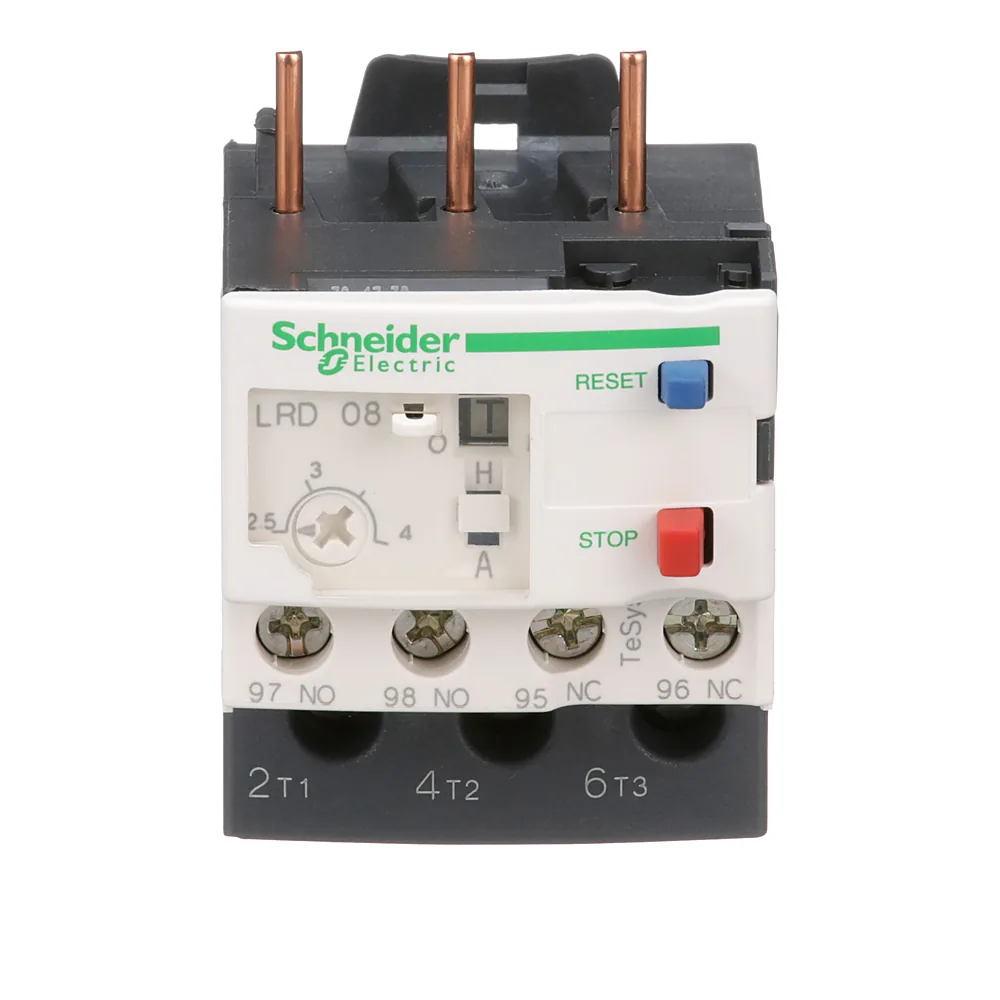

Name: Теплове реле TeSys LRD 2,5-4 А Schneider Electric LRD08
Brand: Schneider Electric
SKU: 00081365
Price: 2655.75 UAH
Availability: PreOrder

Теплове реле TeSys LRD 2,5-4 А Schneider Electric LRD08

Фото ілюстративне — вигляд товару може відрізнятися.

2 655⁷⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 81365
Виробник: Schneider Electric
Артикул: LRD08
Тип виробу: Теплове реле
Електронне реле(3)
Теплове реле(78)
Серія: TESYS DECA
Тип струму: AC/DC
Ступінь захисту: IP20
Межі регулювання теплового захисту: 2,5...4 А
0,63...1 А
1...1,6 А
1,6...2,5 А
2,5...4 А
5,5...8 А
12...18 А
16...24 А
23...32 А
Сумісність: LRD

Усі характеристики

Код	00081365
Виробник	Schneider Electric
Артикул виробника	LRD08
Серія	TESYS DECA
Висота	66 мм
Вібро- та ударостійкість	Вібрації: 6 Гн; удари: 15 Гн за 11 мс
Глибина	70 мм
Діапазон робочих температур	-20...+60 °C
Діапазон температурної компенсації	-20...+60 °C
Електрична міцність ізоляції	1,89 кВ
Імпульсна витримувальна напруга Uimp	6 кВ
Кількість та вид додаткових контактів	1NO+1NC
Клас спрацьовування	10A
Кліматична стійкість	відповідно до IACS E10
Країна виробництва	Франція
Межі регулювання теплового захисту	2,5...4 А
Момент затягування	1,7 Н·м
Монтажна опора	Пластина, зі спеціальними аксесуарами; рейка, зі спеціальними аксесуарами; під контактор
Напруга ізоляції	690 В
Номінальна напруга	690 В AC
Номінальний робочий струм	3 А на 120 В AC-15 для схема сигналізації; 0,22 А на 125 В DC-13 для схема сигналізації
Номінальний струм запобіжника	4 А gG
Поріг спрацювання теплового захисту	1,14 +/- 0,06 Ir відповідно до МЕК 60947-4-1
Сертифікація	ATEX INERIS; BV; CCC; CSA; DNV-GL; EAC; IEC; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL
Ступінь захисту	IP20
Сумісність	LRD
Температура зберігання	-60...+70 °C
Тип затискачів	ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1,5...10 мм² гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...4 мм² гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...6 мм² Твердий без кабельного наконечника
Тип керування	Блакитний Кнопковий вимикач скидання; червоний Кнопковий вимикач зупинка
Тип струму	AC/DC
Умовний тепловий струм у відкритому виконанні	5 А
Частота	0...400 Гц
Чутливість до обриву фази	струм відключення 130 % від Ir на двох фазах, остання на 0
Ширина	45 мм
Вага	0,124 кг

Опис

Теплове реле Schneider Electric TeSys LRD LRD08 на 2,5-4 А призначене для захисту електродвигунів від перевантаження. Працює в парі з контакторами серії LC1D, забезпечуючи надійне відключення при перевищенні струму.

Переваги

Точне регулювання 2,5-4 А - діапазон налаштування дає змогу підібрати струм спрацьовування під конкретний двигун без додаткових компонентів.
Вбудовані сигнальні контакти 1НО+1НЗ - дозволяють передавати аварійний сигнал у систему керування або відключати живильний ланцюг.
Сумісність із контакторами LC1D09...LC1D38 - монтується безпосередньо на контактор, що економить місце в шафі.
Висока електрична міцність ізоляції - 1,89 кВ на 50 Гц забезпечує безпеку навіть у мережах з імпульсними перешкодами.
Вогнестійкість V1 - матеріал корпусу не підтримує горіння, що важливо для пожежної безпеки щита.

Де застосовується

У побутових насосах, вентиляторах, компресорах - захист однофазних і трифазних двигунів до 4А.
На промислових об'єктах - у складі пускової апаратури для конвеєрів, верстатів, насосних станцій.

Технічні особливості

Реле комутує ланцюги управління через гвинтові затискачі, розраховані на кабель 1-2,5 мм². Момент затягування 1,7 Нм - типова помилка при монтажі: зайве зусилля зриває різьбу, а недотягнуті клеми гріються. Використовуйте динамометричну викрутку. Ступінь захисту IP20 дозволяє встановлювати реле в сухих щитах. Діапазон робочих температур -20…60 °C, зберігання від -60 до 70 °C. Номінальна робоча напруга кола живлення - 690 В AC, частота 0-400 Гц. Комутаційна зносостійкість не вказана, але реле розраховане на тривалий термін служби.
