Name: Теплове реле TeSys LRD 0,63-1 А Schneider Electric LRD05
Brand: Schneider Electric
SKU: 00157907
Price: 2655.75 UAH
Availability: PreOrder

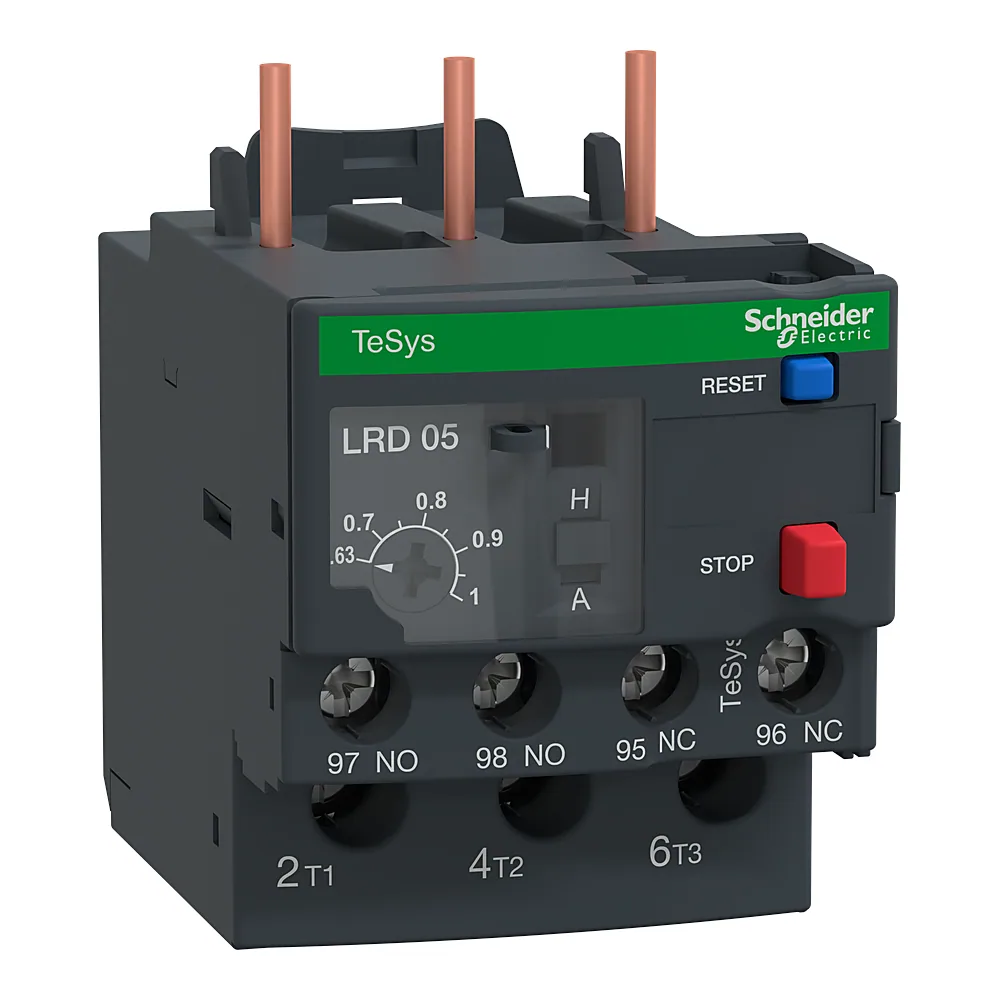

Теплове реле TeSys LRD 0,63-1 А Schneider Electric LRD05

Фото ілюстративне — вигляд товару може відрізнятися.

2 655⁷⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 157907
Виробник: Schneider Electric
Артикул: LRD05
Тип виробу: Теплове реле
Електронне реле(3)
Теплове реле(78)
Серія: TESYS DECA
Тип струму: AC/DC
Ступінь захисту: IP20
Межі регулювання теплового захисту: 0,63...1 А
0,63...1 А
1...1,6 А
1,6...2,5 А
2,5...4 А
5,5...8 А
12...18 А
16...24 А
23...32 А
Сумісність: LRD

Усі характеристики

Код	00157907
Виробник	Schneider Electric
Артикул виробника	LRD05
Серія	TESYS DECA
Висота	66 мм
Вібро- та ударостійкість	Вібрації: 6 Гн; удари: 15 Гн за 11 мс
Глибина	70 мм
Діапазон робочих температур	-20...+60 °C
Діапазон температурної компенсації	-20...+60 °C
Електрична міцність ізоляції	1,89 кВ
Імпульсна витримувальна напруга Uimp	6 кВ
Кількість та вид додаткових контактів	1NO+1NC
Клас спрацьовування	10A
Кліматична стійкість	відповідно до IACS E10
Країна виробництва	Франція
Межі регулювання теплового захисту	0,63...1 А
Момент затягування	1,7 Н·м
Монтажна опора	Пластина, зі спеціальними аксесуарами; рейка, зі спеціальними аксесуарами; під контактор
Напруга ізоляції	690 В
Номінальна напруга	690 В AC
Номінальний робочий струм	3 А на 120 В AC-15 для схема сигналізації; 0,22 А на 125 В DC-13 для схема сигналізації
Номінальний струм запобіжника	4 А gG
Поріг спрацювання теплового захисту	1,14 +/- 0,06 Ir відповідно до МЕК 60947-4-1
Сертифікація	ATEX INERIS; BV; CCC; CSA; DNV-GL; EAC; IEC; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL
Ступінь захисту	IP20
Сумісність	LRD
Температура зберігання	-60...+70 °C
Тип затискачів	ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1,5...10 мм² гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...4 мм² гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...6 мм² Твердий без кабельного наконечника
Тип керування	Блакитний Кнопковий вимикач скидання; червоний Кнопковий вимикач зупинка
Тип струму	AC/DC
Умовний тепловий струм у відкритому виконанні	5 А
Частота	0...400 Гц
Чутливість до обриву фази	струм відключення 130 % від Ir на двох фазах, остання на 0
Ширина	45 мм
Вага	0,124 кг

Опис

Теплове реле Schneider Electric TeSys LRD LRD05 0,63-1A призначене для захисту електродвигунів від перевантаження та обриву фази. Діапазон регулювання струму від 0,63 до 1 А дозволяє налаштувати захист під конкретний двигун. Сумісне з контакторами серії LC1D.

Переваги

Точне регулювання - діапазон 0,63-1 А з можливістю плавного налаштування струму спрацьовування.
Компактність - реле монтується безпосередньо на контактор, не займаючи додаткового місця в щиті.
Надійні контакти - додаткові контакти 1НВ і 1НЗ для сигналізації або керування.
Сумісність - підходить для контакторів Schneider Electric LC1D з номінальним струмом 9, 12, 18, 25, 32, 38 А.
Гарантія 18 місяців - підтвердження якості від виробника.

Де застосовується

Захист електродвигунів у побутових свердловинних насосах, вентиляторах, компресорах.
Промислове обладнання: конвеєри, верстати, насосні станції, де потрібен захист від перевантаження.

Технічні особливості

Реле виконано в серії TeSys LRD, призначене для монтажу на контактор LC1D. Діапазон регулювання струму 0,63-1 А. Додаткові контакти: 1 нормально відкритий (НВ) і 1 нормально закритий (НЗ). Номінальний струм контактора, на який розраховане реле: 9, 12, 18, 25, 32, 38 А. Важливо: при виборі слід врахувати, що реле не підходить для контакторів інших серій або виробників. Типова помилка - встановлення реле LRD на контактор іншої серії, що не забезпечує сумісність конструкції та може призвести до неправильної роботи захисту.
