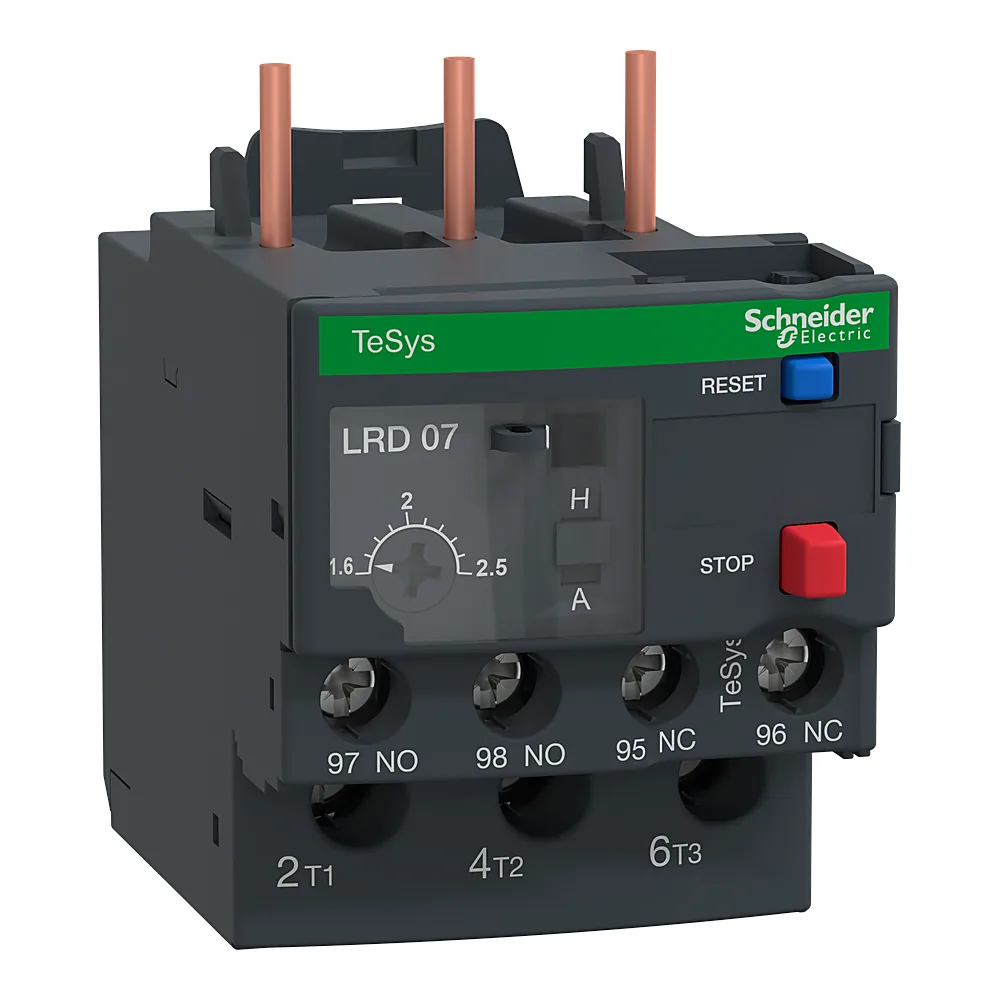

Теплове реле TeSys LRD 1,6-2,5 А Schneider Electric LRD07

Name: Теплове реле TeSys LRD 1,6-2,5 А Schneider Electric LRD07
Brand: Schneider Electric
SKU: 00115546
Price: 2655.75 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 655⁷⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 115546
Виробник: Schneider Electric
Артикул: LRD07
Тип виробу: Теплове реле
Електронне реле(3)
Теплове реле(78)
Серія: TESYS DECA
Тип струму: AC/DC
Ступінь захисту: IP20
Межі регулювання теплового захисту: 1,6...2,5 А
0,63...1 А
1...1,6 А
1,6...2,5 А
2,5...4 А
5,5...8 А
12...18 А
16...24 А
23...32 А
Сумісність: LRD

Усі характеристики

Код	00115546
Виробник	Schneider Electric
Артикул виробника	LRD07
Серія	TESYS DECA
Висота	66 мм
Вібро- та ударостійкість	Вібрації: 6 Гн; удари: 15 Гн за 11 мс
Глибина	70 мм
Діапазон робочих температур	-20...+60 °C
Діапазон температурної компенсації	-20...+60 °C
Електрична міцність ізоляції	1,89 кВ
Імпульсна витримувальна напруга Uimp	6 кВ
Кількість та вид додаткових контактів	1NO+1NC
Клас спрацьовування	10A
Кліматична стійкість	відповідно до IACS E10
Країна виробництва	Франція
Межі регулювання теплового захисту	1,6...2,5 А
Момент затягування	1,7 Н·м
Монтажна опора	Пластина, зі спеціальними аксесуарами; рейка, зі спеціальними аксесуарами; під контактор
Напруга ізоляції	690 В
Номінальна напруга	690 В AC
Номінальний робочий струм	3 А на 120 В AC-15 для схема сигналізації; 0,22 А на 125 В DC-13 для схема сигналізації
Номінальний струм запобіжника	4 А gG
Поріг спрацювання теплового захисту	1,14 +/- 0,06 Ir відповідно до МЕК 60947-4-1
Сертифікація	ATEX INERIS; BV; CCC; CSA; DNV-GL; EAC; IEC; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL
Ступінь захисту	IP20
Сумісність	LRD
Температура зберігання	-60...+70 °C
Тип затискачів	ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1,5...10 мм² гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...4 мм² гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...6 мм² Твердий без кабельного наконечника
Тип керування	Блакитний Кнопковий вимикач скидання; червоний Кнопковий вимикач зупинка
Тип струму	AC/DC
Умовний тепловий струм у відкритому виконанні	5 А
Частота	0...400 Гц
Чутливість до обриву фази	струм відключення 130 % від Ir на двох фазах, остання на 0
Ширина	45 мм
Вага	0,124 кг

Опис

Теплове реле Schneider Electric TeSys LRD LRD07 з діапазоном регулювання 1,6-2,5 А - компактний пристрій для захисту електродвигунів від перевантаження. Воно забезпечує надійне відключення при перевищенні струму, запобігаючи пошкодженню обмоток. Це рішення для промислових та побутових мереж, де потрібен точний контроль.

Переваги

Точне регулювання 1,6-2,5 А - дає змогу налаштувати захист під конкретний двигун без зайвих перетворень. Діапазон перекриває найпоширеніші малопотужні навантаження.
Сумісність із контакторами LC1D - реле монтується безпосередньо на пускач, не потребуючи окремої основи. Це спрощує монтаж і зменшує кількість з'єднань.
Додаткові контакти 1НВ+1НЗ - дозволяють реалізувати як сигналізацію спрацьовування, так і керування ланцюгом. Нормально закритий контакт розриває живлення котушки пускача.
Французьке виробництво Schneider Electric - компоненти відомого бренду з 18-місячною гарантією. Якість збірки та стабільність характеристик підтверджені сертифікатами.

Де застосовується

Захист однофазних та трифазних двигунів малої потужності в насосах, вентиляторах, компресорах.
Промислові шафи керування, конвеєрні лінії, верстати - у складі пускозахисної апаратури.

Технічні особливості

Реле LRD07 серії TeSys LRD призначене для встановлення на DIN-рейку або безпосередньо на контактор LC1D. Номінальний струм контактора, що використовується, може бути 9, 12, 18, 25, 32 або 38 А - це дозволяє комбінувати з різними пускачами. Типова помилка при виборі - плутати діапазон регулювання реле з номіналом контактора. Наприклад, реле на 1,6-2,5 А можна ставити на контактор 9 А, але не навпаки. Додаткові контакти комутації: один нормально відкритий (НВ) і один нормально закритий (НЗ). Це дає змогу організувати як сигналізацію перевантаження, так і самоблокування в схемі.
