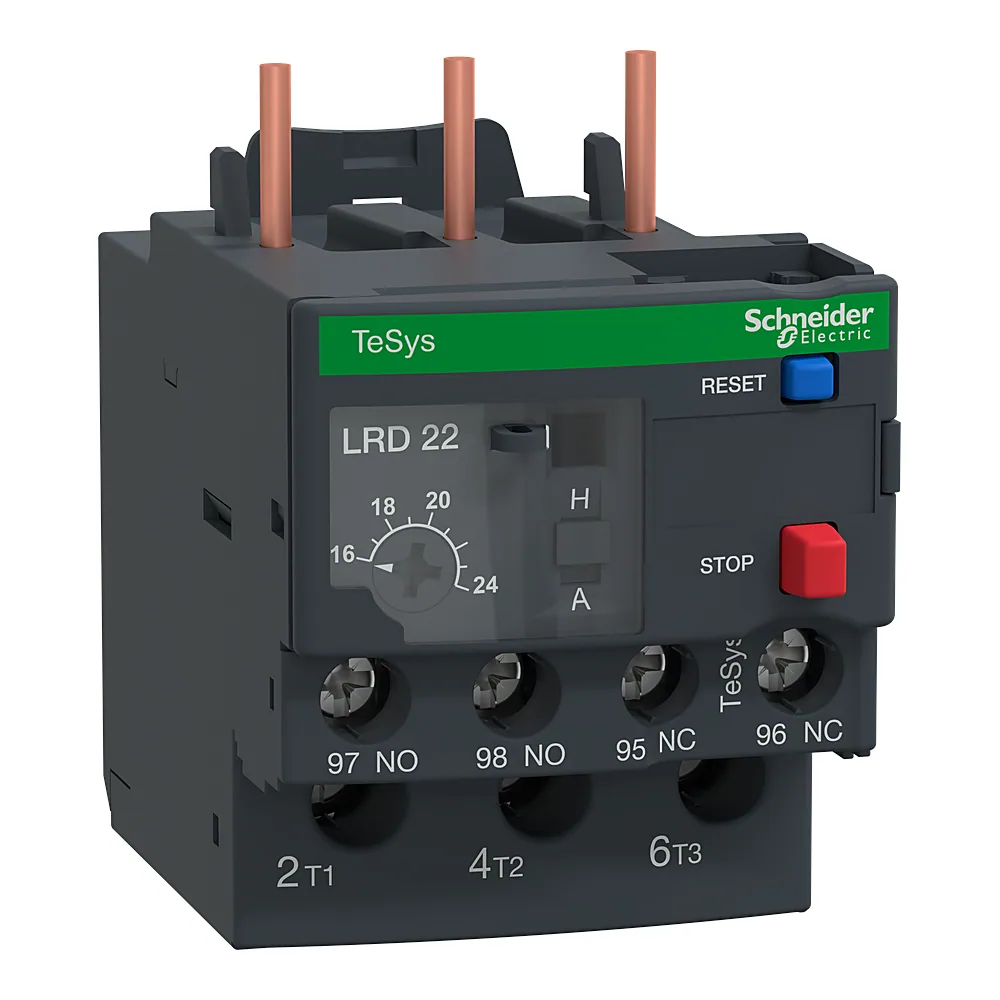

Теплове реле TeSys LRD 16-24 А Schneider Electric LRD22

Name: Теплове реле TeSys LRD 16-24 А Schneider Electric LRD22
Brand: Schneider Electric
SKU: 00112578
Price: 3093.8 UAH
Availability: InStock

Код товару:

3 093⁸⁰ ₴шт

Купити

Порівняти

В наявності 1 шт·доставка 1–2 дні

Під замовлення 4 шт·доставка 3–7 днів

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаОплата при отриманні, оплата на рахунок, єВідновлення, оплата частинами

monobankвід ×6

ПриватБанквід ×6

Оплата при отриманні
Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Основні характеристики

Код товару: 112578
Виробник: Schneider Electric
Артикул: LRD22
Тип виробу: Теплове реле
Електронне реле(3)
Теплове реле(78)
Серія: TESYS DECA
Тип струму: AC/DC
Ступінь захисту: IP20
Межі регулювання теплового захисту: 16...24 А
0,63...1 А
1...1,6 А
1,6...2,5 А
2,5...4 А
5,5...8 А
12...18 А
16...24 А
23...32 А
Сумісність: LRD

Усі характеристики

Код	00112578
Виробник	Schneider Electric
Артикул виробника	LRD22
Серія	TESYS DECA
Висота	66 мм
Вібро- та ударостійкість	Вібрації: 6 Гн; удари: 15 Гн за 11 мс
Глибина	70 мм
Діапазон робочих температур	-20...+60 °C
Діапазон температурної компенсації	-20...+60 °C
Електрична міцність ізоляції	1,89 кВ
Імпульсна витримувальна напруга Uimp	6 кВ
Кількість та вид додаткових контактів	1NO+1NC
Клас спрацьовування	10A
Кліматична стійкість	відповідно до IACS E10
Країна виробництва	Франція
Межі регулювання теплового захисту	16...24 А
Момент затягування	2,5 Н·м
Монтажна опора	Пластина, зі спеціальними аксесуарами; рейка, зі спеціальними аксесуарами; під контактор
Напруга ізоляції	690 В
Номінальна напруга	690 В AC
Номінальний робочий струм	1,5 А на 240 В AC-15 для схема сигналізації; 0,1 А на 250 В DC-13 для схема сигналізації
Номінальний струм запобіжника	4 А gG
Поріг спрацювання теплового захисту	1,14 +/- 0,06 Ir відповідно до МЕК 60947-4-1
Сертифікація	ATEX INERIS; BV; CCC; CSA; DNV-GL; EAC; IEC; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL
Ступінь захисту	IP20
Сумісність	LRD
Температура зберігання	-60...+70 °C
Тип затискачів	ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 2 кабель(і) 1...2,5 мм² Твердий; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1,5...10 мм² гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1...6 мм² гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 1 кабель(і) 1,5...10 мм² Твердий
Тип керування	Блакитний Кнопковий вимикач скидання; червоний Кнопковий вимикач зупинка
Тип струму	AC/DC
Умовний тепловий струм у відкритому виконанні	5 А
Частота	0...400 Гц
Чутливість до обриву фази	струм відключення 130 % від Ir на двох фазах, остання на 0
Ширина	45 мм
Вага	0,124 кг

Опис

Теплове реле Schneider Electric TeSys LRD LRD22 16-24A - це пристрій захисту трифазних асинхронних двигунів від перевантаження. Воно контролює струм у всіх трьох фазах і при перевищенні встановленого порогу розмикає коло керування контактора. Діапазон регулювання 16-24 А дає змогу точно налаштувати захист під конкретний двигун.

Переваги

Додаткові контакти сигналізації та керування - один нормально відкритий і один нормально закритий контакт дозволяють підключити світлову індикацію спрацювання або ланцюг самоблокування.
Сумісність з контакторами TeSys LC1D - реле встановлюється безпосередньо на контактор, фіксується засувками, не потребує додаткових перехідників.
Діапазон регулювання 16-24 А - цього достатньо для двигунів потужністю приблизно 7,5-12 кВт залежно від напруги.
Розраховане на контактори зі струмом 25, 32 та 38 А - сумісне з найпоширенішими типорозмірами пускачів серії TeSys.
Гарантія 18 місяців - офіційна гарантія від виробника на заводські дефекти.

Де застосовується

У щитах керування насосами, вентиляторами, компресорами в побутових та комерційних об'єктах.
На виробничих лініях, де потрібна комутація та захист асинхронних двигунів середньої потужності.

Технічні особливості

Реле належить до серії TeSys LRD французького виробника Schneider Electric, артикул LRD22. Діапазон регулювання струму спрацювання - від 16 до 24 А. Додаткові контакти: 1 нормально відкритий та 1 нормально закритий. Реле призначене для встановлення на контактори з номінальним струмом 25, 32 або 38 А серії LC1D. Клас розчіплення - 10А, що забезпечує захист від довготривалих перевантажень. Корпус виконаний з термостійкої пластмаси. При монтажі зверніть увагу: реле монтується знизу контактора і фіксується засувками; обов'язково налаштуйте струм уставки регулятором на лицьовій панелі - типова помилка новачків, які пропускають цей крок, і захист не працює.

Комплектація

Одне теплове реле в індивідуальній упаковці з паспортом виробу.
