| Код | 00256329 |
| Виробник | Schneider Electric |

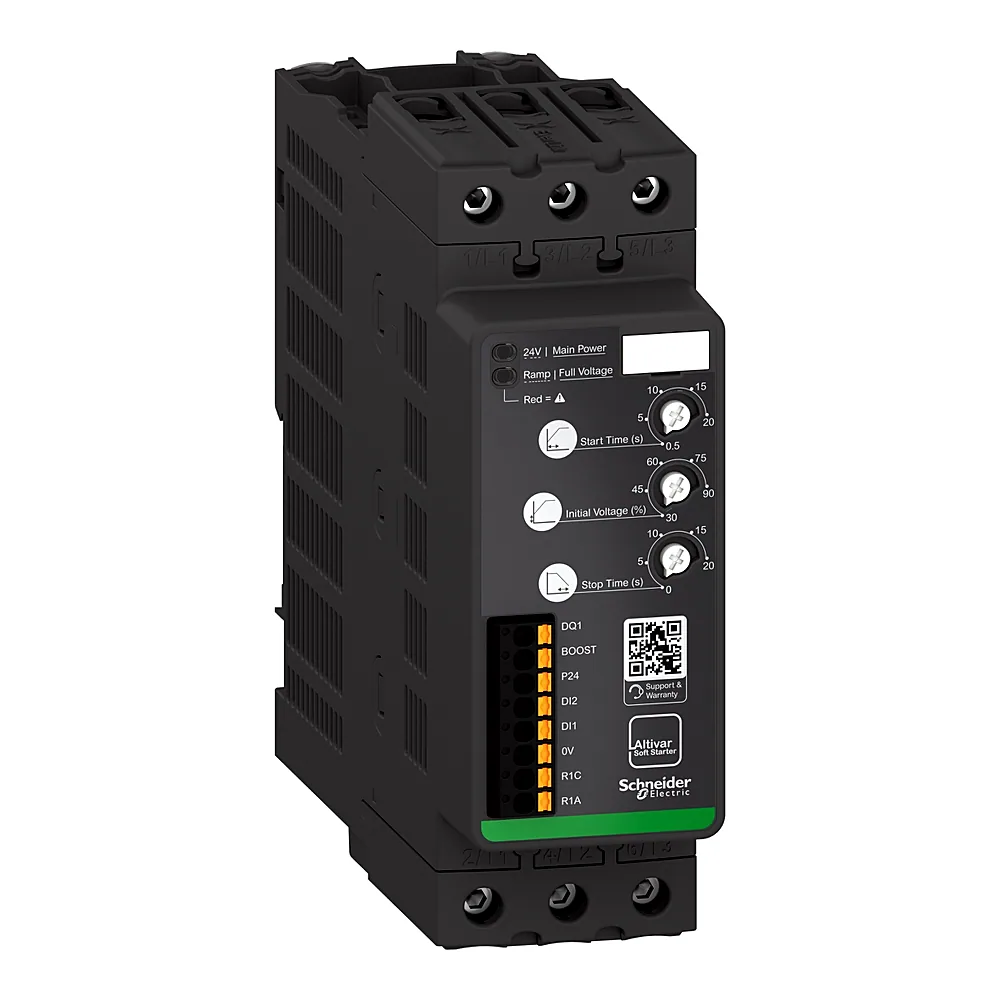

| Артикул виробника | ATS130N2D45LT |
| Серія | ALTIVAR 130 |
| Безпечна зупинка 1 SS1 | Ні |
| Безпечне відключення моменту STO | Ні |
| Безпечне керування гальмами SBC | Ні |
| Безпечне обмеження швидкості SLS | Ні |
| Вбудований байпас | Так |
| Вбудований захист двигуна від перевантаження | Ні |
| Висота | 166 мм |
| Висота над рівнем моря | 1000 м |
| Витрата охолоджувального повітря | 9 м³/год |
| Вібростійкість | 10 м/с² при 9...200 Гц |
| Втрати потужності | 264 Вт 300 % Ie |
| Втрати потужності залежно від струму | 9 В |
| Глибина | 165 мм |
| Дисплей | Ні |
| Діапазон робочих температур | -10...+40 °C |
| Доступна функція | Deceleration voltage ramp; boost |
| Імпульсна витримувальна напруга Uimp | 4 кВ |
| Категорія застосування | AC-53A |
| Кількість дискретних виходів | 1 |
| Кількість дискретних входів | 3 |
| Кількість релейних виходів | 1 |
| Кількість фаз | 3 фази |
| Коефіцієнт навантаження | 70% |
| Контроль крутного моменту | Ні |
| Логіка дискретних входів | Digital input при Стані 0: 0...< 5 В та <= 0,2 мА при Стані 1: > 13 В, >= 0,5 мА |
| Макс. прискорення при вібраційному наванта | 10 м/с² при 9...200 Гц |
| Максимальне прискорення при ударі під час транспортування | 100 м/с² при 11 мс |
| Максимальний прогин при вібрації | 3 мм at 2...9 Гц |
| Маркування | CE; CCC; UKCA; RCM; EAC |
| Мінімальний струм перемикання | 2,5 мА |
| Напруга ізоляції | 480 В |
| Напруга схеми керування | 24 В DC |
| Номінальна напруга | 200...480 В |
| Номінальний робочий струм | 45 А |
| Підходить для монтажу на DIN-рейку | Так |
| Потужність двигуна (AC-3) | 22 кВт |
| Робоче положення | vertical +/- 30 degree |
| Сертифікація | CCC; CE; EAC; RCM; UKCA |
| Споживана потужність кола керування | 21,6 Вт starting and stopping; 3 Вт steady state |
| Спосіб підключення | In line |
| Статичні втрати потужності | 3 В |
| Стійкість до впливів середовища | without salt mist 3C3 відповідно до МЕК 60721-3-3; 3S3 відповідно до МЕК 60721-3-3 |
| Струм для розрахунку втрат потужності | 45 А |
| Струм перевантаження | 300 % Ie for 5 с |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Сумісність входів | дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2 |
| Температура зберігання | -25...+70 °C |
| Температура транспортування | -40...+70 °C |
| Тип дискретного виходу | non programmable digital output DQ1 <= 30 В 200 мА |
| Тип дискретного входу | (BOOST) digital input, 10 кОм; (DI) digital input, 10 кОм; (DI2) digital input, 10 кОм |
| Тип дисплея | 1 світлодіод (зелений) для control power energized; 1 світлодіод (yellow and red) для motor operation phases, errors |
| Тип захисту | Обрив фази: mains; тепловий захист: пускач; bypass error: пускач; control voltage Us: пускач |
| Тип релейного виходу | релейні виходи R1A, R1C нормально відкритий |
| Ударостійкість | 100 м/с² при 11 мс |
| Частота | 50...60 Гц +/- 5 Гц |
| Частота комутацій (Увімк-Вимк/год) | 35 циклів/год |
| Ширина | 55 мм |
| Minimum motor current | 20 % Ie |
| Вага | 1,3 кг |
| Відносна вологість | 5...95 % (без конденсації) |
