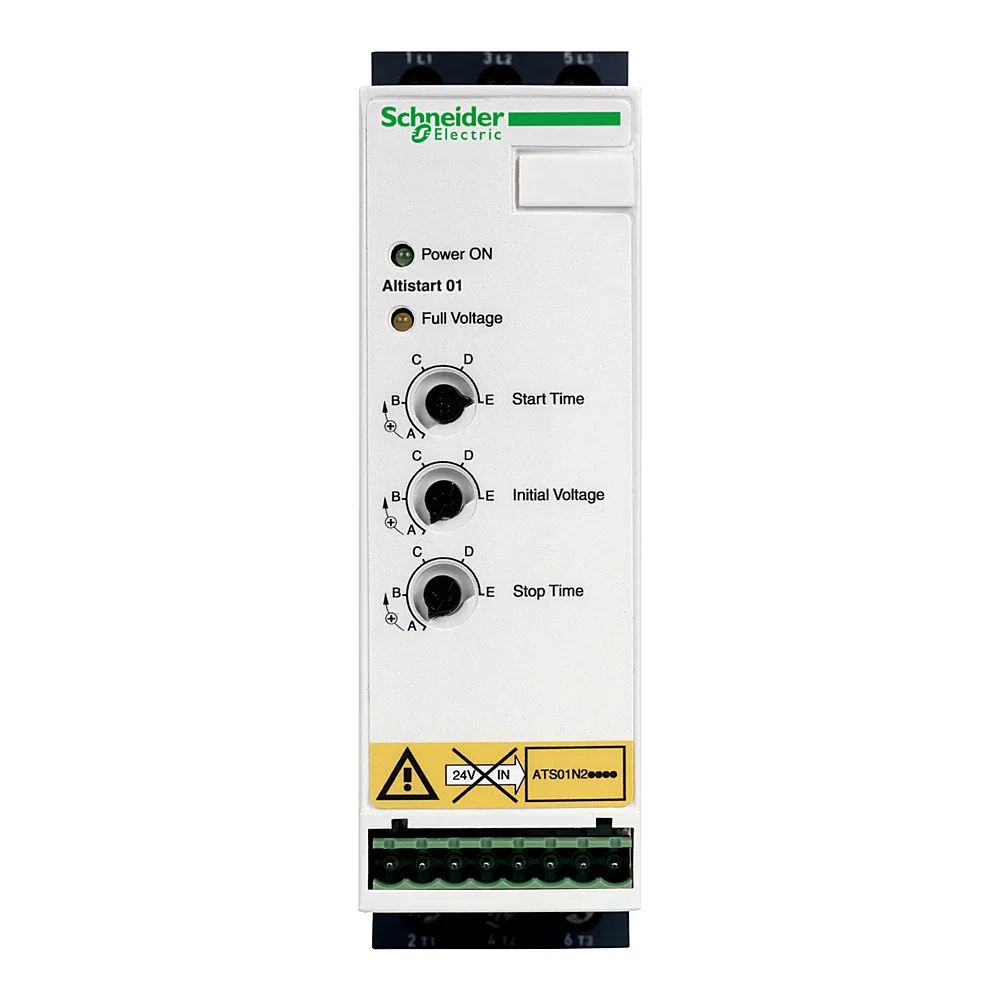

| Код | 00128970 |
| Виробник | Schneider Electric |
| Артикул виробника | ATS01N232LU |
| Серія | ALTISTART 01 |
| Висота | 154 мм |
| Висота над рівнем моря | 1000 м |
| Вихідна напруга | <= номінальної напруги живлення |
| Вібростійкість | 1 gn (f= 13...150 Гц); 1,5 мм від вершини до вершини (f= 3...13 Гц) |
| Втрати потужності | 4,5 Вт при повному навантаженні та в кінці запуску; 324,5 Вт у перехідному стані |
| Глибина | 131 мм |
| Діапазон напруги живлення | 180...264 В |
| Діапазон потужності | 7...11 кВт в200-240 В 3 фази |
| Діапазон робочих температур | -10...+40 °C |
| Доступна функція | Вбудований байпас (шунтуючий контактор) |
| Категорія застосування | AC-53B |
| Кількість фаз | 3 фази |
| Країна виробництва | Німеччина |
| Логіка дискретних входів | Позитивний LI1, LI2, BOOST при Стані 0: < 5 В та <= 0,2 мА при Стані 1: > 13 В, >= 0,5 мА |
| Максимальний струм перемикання | релейні виходи: 2 А при 250 В змінний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження; релейні виходи: 2 А при 30 В постійний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження |
| Маркування | CE |
| Мінімальний струм перемикання | 10 мА |
| Момент затягування | 1,9...2,5 Н.м; 0,5 Н.м |
| Момент під час пуску | 30...80 % пускового моменту двигуна, підкл.до мережі |
| Напруга дискретного виходу | 24 В(обмеження напруги: 6..30 В) логіка відкритого колектора |
| Напруга дискретного входу | 24...40 В |
| Напруга схеми керування | Вбудований у пускач |
| Номінальна напруга | 200...240 В |
| Номінальний струм пускача IcL | 32 А |
| Потужність двигуна (AC-3) | 7,5 кВт, 3 фази при 200..240 В |
| Робоче положення | вертикальне, +/- 10 градусів |
| Сертифікація | IEC 60947-4-2 |
| Спосіб збирання | З тепловідвідним радіатором |
| Спосіб пуску | Пуск у режимі регулювання напруги |
| Струм дискретного виходу | 2 A DC-13; 3 A AC-15 |
| Струм споживання | 160 A при номінальному навантаженні |
| Ступінь забруднення | 2 |
| Ступінь захисту | IP20 |
| Сумісність | ATS01N2 |
| Температура зберігання | -25...+70 °C відповідно до МЕК 60947-4-2 |
| Тип дискретного виходу | логіка відкритого колектора LO1 кінець пускового сигналу; релейні виходи R1A, R1C нормально відкритий |
| Тип дискретного входу | Логічний (LI1, LI2, BOOST) функції стоп, пуск та Boost(підвищ. напруги при пуску) <= 8 мА 27 кОм |
| Тип дисплея | 1 світлодіод (Зелений) для пристрій плавного пуску заживлений; 1 світлодіод (Жовтий) для досягнуто номінальної напруги |
| Тип пускача двигуна | Пристрій плавного пуску |
| Ударостійкість | 15 gn для 11 мс |
| Час плавної зупинки | регулюється від 1 до 10 с |
| Час пуску | регулюється від 1 до 10 с; 1 с / 50; 10 с / 5; 5 с / 10 |
| Частота | 47,5...63 Гц |
| Ширина | 45 мм |
| Вага | 0,56 кг |
| Відносна вологість | 5...95 % (без конденсації) |
