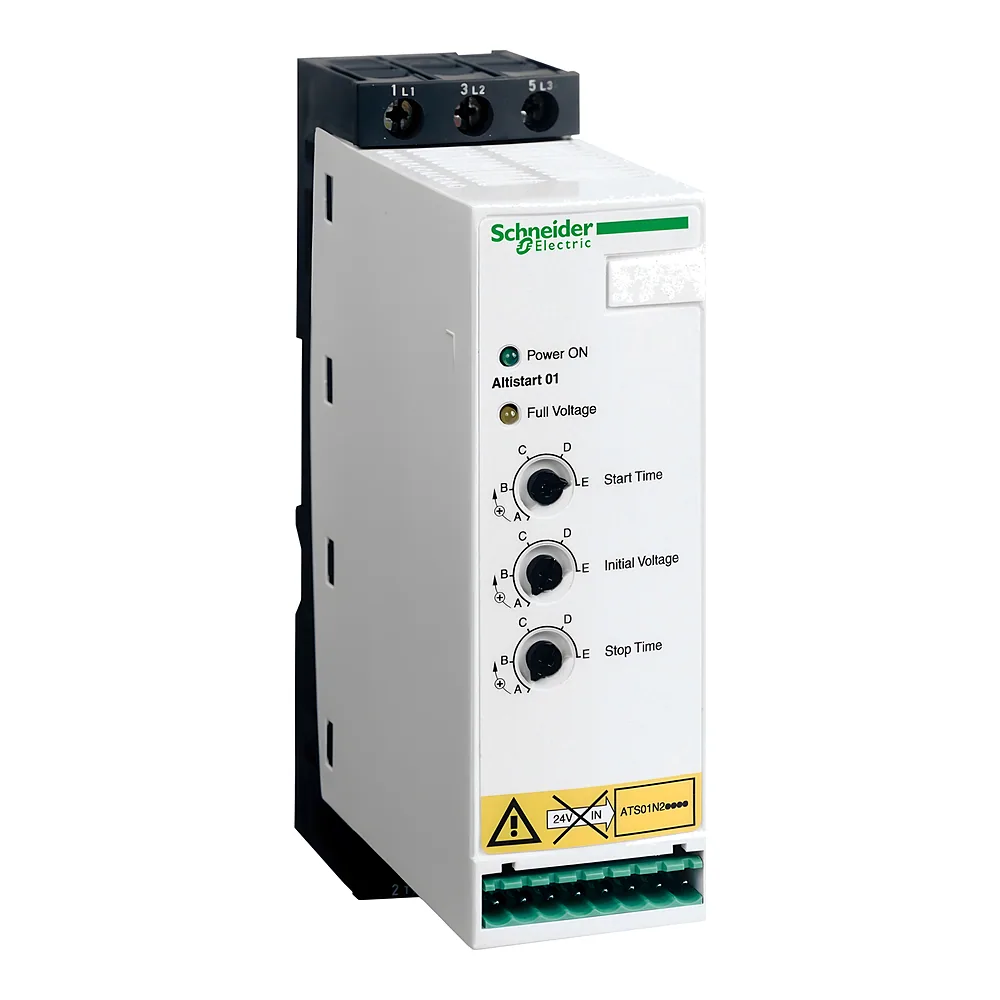

Пристрій плавного пуску ATS01 22 А 400 В Schneider Electric ATS01N222QN

Name: Пристрій плавного пуску ATS01 22 А 400 В Schneider Electric ATS01N222QN
Brand: Schneider Electric
SKU: 00076079
Price: 16296.39 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

16 296³⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 76079
Виробник: Schneider Electric
Артикул: ATS01N222QN
Тип виробу: Пристрій плавного пуску
Серія: ALTISTART 01
Кількість фаз: 3
Номінальна напруга: 380...415 В
110...480 В(5)
200...240 В
380...415 В(5)
Вихідний струм: 22 А
Потужність двигуна (AC-3): 11 кВт, 3 фази при 380..415 В; 7,5 кВт, 3 фази при 380..415 В
1,1 кВт
1,5 кВт, 5,5 кВт
3 кВт, 3 фази при 380..415 В; 1,5 кВт, 3 фази при 380..415 В; 2,2 кВт, 3 фази при 380..415 В
3 кВт, 3 фази при 400 В; 0,75 кВт, 3 фази при 230 В; 1,1 кВт, 3 фази при 230 В; 2,2 кВт, 3 фази при 400 В; 0,75 кВт, 1 фаза при 230 В
4 кВт
4 кВт, 3 фази при 380..415 В
5,5 кВт, 3 фази при 380..415 В
7,5 кВт, 3 фази при 200..240 В
11 кВт, 3 фази при 380..415 В; 7,5 кВт, 3 фази при 380..415 В
11 кВт, 3 фази при 400 В; 3 кВт, 3 фази при 230 В; 4 кВт, 3 фази при 230 В; 9 кВт, 3 фази при 400 В; 7,5 кВт, 3 фази при 400 В; 5,5 кВт, 3 фази при 230 В; 2,2 кВт, 1 фаза при 230 В
15 кВт, 3 фази при 380..415 В

Усі характеристики

Код	00076079
Виробник	Schneider Electric
Артикул виробника	ATS01N222QN
Серія	ALTISTART 01
Виконання EMC	наведені та випромінювані перешкоди рівень В відповідно до CISPR 11; наведені та випромінювані перешкоди рівень В відповідно до МЕК 60947-4-2; затухаючі коливальні хвилі рівень 3 відповідно до МЕК 61000-4-12; електростатичний розряд рівень 3 відповідно до МЕК 61000-4-2; Електромагнітна стійкість рівень 3 відповідно до EN 50082-1; Електромагнітна стійкість рівень В відповідно до EN 50082-2; гармоніки рівень 3 відповідно до МЕК 1000-3-2; гармоніки рівень 3 відповідно до МЕК 1000-3-4; стійкість до кондуктив.перешкод від радіоелектр.полей рівень 3 відповідно до МЕК 61000-4-6; стійкість до електричних перехідних процесів рівень 4 відповідно до МЕК 61000-4-4; стійкість до радіоелектронних перешкод рівень 3 відповідно до МЕК 61000-4-3; провали та коливання напруги відповідно до МЕК 61000-4-11; імпульс напруги/струму рівень 3 відповідно до МЕК 61000-4-5
Висота	154 мм
Вихідна напруга	<= номінальної напруги живлення
Вихідний струм	22 А
Вібростійкість	1 gn (f= 13...150 Гц); 1,5 мм від вершини до вершини (f= 3...13 Гц)
Втрати потужності	124,5 Вт у перехідному стані; 4,5 Вт при повному навантаженні та в кінці запуску
Глибина	131 мм
Діапазон напруги живлення	342...456 В
Діапазон потужності	7...11 кВт в380-440 В 3 фази
Діапазон робочих температур	-10...+40 °C
Доступна функція	Вбудований байпас (шунтуючий контактор)
Категорія застосування	AC-53b
Кількість фаз	3
Країна виробництва	Німеччина
Логіка дискретних входів	Позитивний LI1, LI2, BOOST при Стані 0: < 5 В та <= 0,2 мА при Стані 1: > 13 В, >= 0,5 мА
Макс. висота встановлення	1000 м
Максимальний струм перемикання	релейні виходи: 2 А при 250 В змінний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження; релейні виходи: 2 А при 30 кВ постійний струм cos phi = 0,5 та L/R = 20 мс індуктивне навантаження
Мінімальний струм перемикання	10 мА
Момент затягування	0,5 Н.м; 1,9...2,5 Н.м
Момент під час пуску	30...80 % пускового моменту двигуна, підкл.до мережі
Напруга дискретного виходу	24 В(обмеження напруги: 6..30 В) логіка відкритого колектора
Напруга дискретного входу	24...40 В
Напруга схеми керування	Вбудований у пускач
Номінальна напруга	380...415 В
Потужність двигуна (AC-3)	11 кВт, 3 фази при 380..415 В; 7,5 кВт, 3 фази при 380..415 В
Робоче положення	вертикальне, +/- 10 градусів
Сертифікація	CE; IEC 60947-4-2
Спосіб збирання	З тепловідвідним радіатором
Спосіб пуску	Пуск у режимі регулювання напруги
Струм дискретного виходу	2 A DC-13; 3 A AC-15
Струм споживання	110 A при номінальному навантаженні
Ступінь забруднення	2
Ступінь захисту	IP20
Сумісність	ATS01N2
Температура зберігання	-25...+70 °C відповідно до МЕК 60947-4-2
Тип дискретного виходу	логіка відкритого колектора LO1 кінець пускового сигналу; релейні виходи R1A, R1C нормально відкритий
Тип дискретного входу	Логічний (LI1, LI2, BOOST) функції стоп, пуск та Boost(підвищ. напруги при пуску) <= 8 мА 27 кОм
Тип дисплея	1 світлодіод (Зелений) для пристрій плавного пуску заживлений; 1 світлодіод (Жовтий) для досягнуто номінальної напруги
Тип електричного з'єднання	гвинтова клема 4 мм - жорсткий 1 1...10 мм² AWG 8 коло подачі живлення; гвинтовий роз'єм - жорсткий без кабельного наконечника 1 0,5...2,5 мм² AWG 14 ланцюг управління; гвинтова клема 4 мм - жорсткий 2 1...6 мм² AWG 10 коло подачі живлення; гвинтовий роз'єм - жорсткий 2 0,5...1 мм² AWG 17 ланцюг управління; гвинтовий роз'єм - гнучкий з кабельним наконечником 1 0,5...1,5 мм² AWG 16 ланцюг управління; гвинтова клема 4 мм - гнучкий без кабельного наконечника 1 1,5...10 мм² AWG 8 коло подачі живлення; гвинтовий роз'єм - гнучкий без кабельного наконечника 1 0,5...2,5 мм² AWG 14 ланцюг управління; гвинтова клема 4 мм - гнучкий з кабельним наконечником 2 1...6 мм² AWG 10 коло подачі живлення; гвинтова клема 4 мм - гнучкий без кабельного наконечника 2 1,5...6 мм² AWG 10 коло подачі живлення; гвинтовий роз'єм - гнучкий без кабельного наконечника 2 0,5...1,5 мм² AWG 16 ланцюг управління
Тип пускача двигуна	Пристрій плавного пуску
Ударостійкість	15 gn для 11 мс
Час плавної зупинки	регулюється від 1 до 10 с
Час пуску	1 с / 100; 5 с / 20; 10 с / 10; регулюється від 1 до 10 с
Частота	47,5...63 Гц
Ширина	45 мм
Вага	0,56 кг
Відносна вологість	5...95 % (без конденсації)

Опис

Пристрій плавного пуску ATS01 22 А 400 В Schneider Electric ATS01N222QN із серії ALTISTART 01 розганює трифазний двигун без ривка, тож механіка й мережа не отримують зайвого удару. Цей софтстартер розрахований на двигуни 7,5 і 11 кВт при 380...415 В, вихідний струм 22 А. Байпас у нього вже вбудований.

Переваги

Вбудований байпас - після пуску струм іде через шунтуючий контактор, тому на повному навантаженні пристрій втрачає лише 4,5 Вт.
Пуск і зупинка від 1 до 10 с - обидва часи регулюються, а зупинку можна зробити плавною, а не різкою.
Стартовий момент 30...80 % від пускового моменту двигуна при прямому підключенні до мережі. Для важкого старту є вхід Boost: він підвищує напругу на початку пуску.
Малі габарити - 45 x 154 x 131 мм і 0,56 кг, у щитку займає небагато місця.

Де застосовується

Трифазний двигун насоса або вентилятора в приватному господарстві, де потрібен м'який старт.
Шафа керування на об'єкті: двигуни 7,5 і 11 кВт, керування логічними входами LI1, LI2 і BOOST.

Технічні особливості

Напруга живлення 342...456 В, частота 47,5...63 Гц, категорія застосування AC-53b, відповідність IEC 60947-4-2 і маркування CE. Живлення схеми керування вбудоване в пускач. Силові клеми приймають один провід 1...10 мм² або два проводи 1...6 мм², момент затягування вказано 0,5 і 1,9...2,5 Н.м. Типова помилка - вибирати за струмом і забувати про потужність та напругу: підбирайте під 7,5 або 11 кВт при 380...415 В. Монтаж вертикальний з відхиленням не більше 10 градусів, робоча температура -10...+40 °C, висота встановлення до 1000 м, ступінь захисту IP20. Є релейний вихід R1A, R1C і вихід LO1 з сигналом про кінець пуску, а два світлодіоди показують живлення й досягнення номінальної напруги.
