| Код | 00264777 |
| Виробник | Schneider Electric |

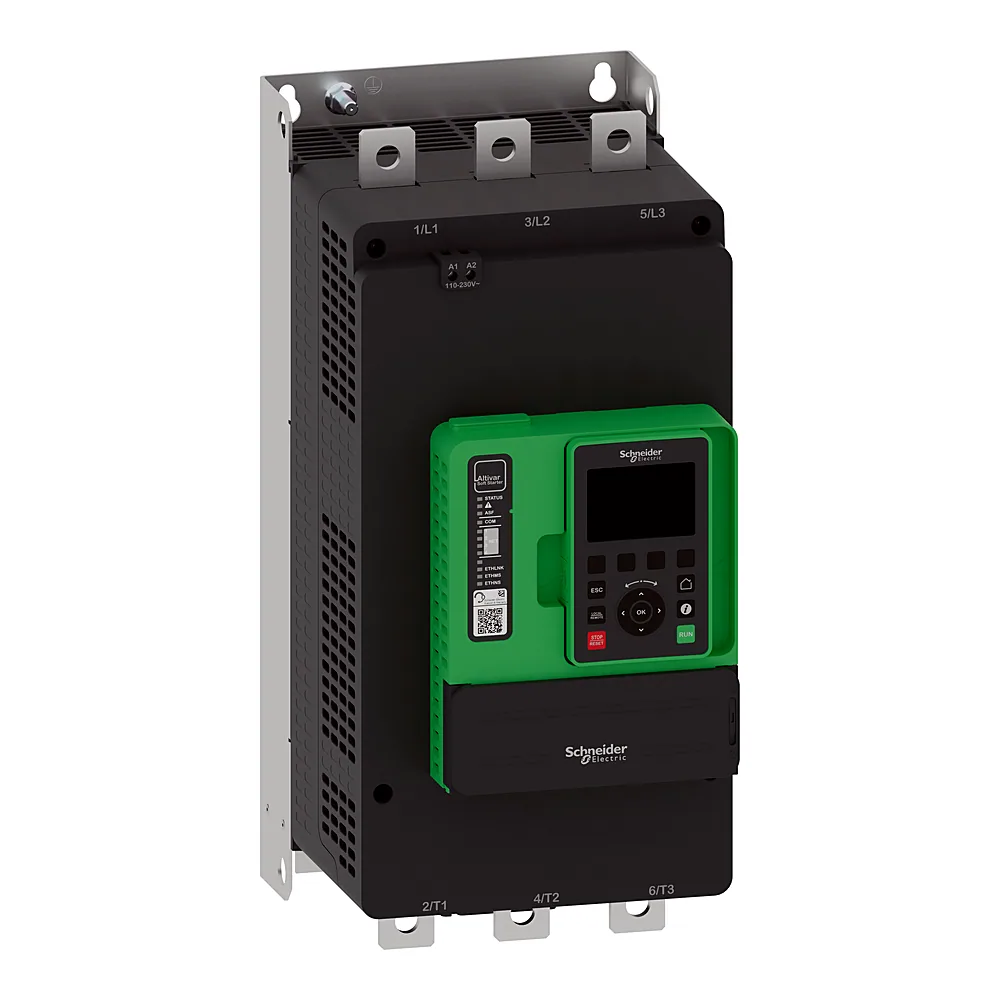

| Артикул виробника | ATS490C32Y |
| Серія | ATS430/490 |
| Безпечна зупинка 1 SS1 | Ні |
| Безпечне відключення моменту STO | Так |
| Безпечне керування гальмами SBC | Ні |
| Безпечне обмеження швидкості SLS | Ні |
| Вбудований байпас | Так |
| Вбудований захист двигуна від перевантаження | Так |
| Висота | 443 мм |
| Висота над рівнем моря | 2000 м |
| Витрата охолоджувального повітря | 106 м³/год |
| Вібростійкість | 1 gn at 13...200 Гц |
| Відхилення вихідного струму | 150...700 % |
| Втрати потужності | 4326 Вт during starting at 40 °C at 400% Ie |
| Втрати потужності залежно від струму | 60 В |
| Глибина | 265 мм |
| Дисплей | Так |
| Діапазон адрес | 0...247 для Modbus послідовний |
| Діапазон робочих температур | -25...+40 °C |
| Додаткові модулі | комунікаційний модуль для CANopen ланцюг; комунікаційний модуль для CANopen Sub-D; комунікаційний модуль для CANopen відкритий протокол; комунікаційний модуль для Profibus DP V1; комунікаційний модуль для Profinet |
| Доступна функція | попередній нагрів; відведення диму; набір для другого двигуна; Deceleration with torque control; Braking; boost; Line contactor control; reverse contactor control; anti-jam; jog; borehole pump starting; condition monitoring; power monitoring; оновлення програмного забезпечення Cybersecure |
| Імпульсна витримувальна напруга Uimp | 6 кВ |
| Інтерфейси | 2-провідний RS 485; 100-BASE-TX category 5 or industrial Ethernet |
| Категорія застосування | AC-3A, AC-53A |
| Кількість аналогових виходів | 1 |
| Кількість аналогових входів | 1 |
| Кількість дискретних виходів | 2 |
| Кількість дискретних входів | 5 |
| Кількість релейних виходів | 3 |
| Кількість фаз | 3 фази |
| Клас точності | клас 10E |
| Клас умов середовища при експлуатації | клас 3C3 згідно з IEC 60721-3-3; клас 3S3 згідно з IEC 60721-3-3 |
| Коефіцієнт навантаження | 50% |
| Країна виробництва | Індонезія |
| Логіка дискретних входів | Digital input DI1 при Стані 0: 0...< 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА; digital input DI2 при Стані 0: 0...< 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА; digital input DI3 при Стані 0: 0...< 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА; digital input DI4 при Стані 0: 0...< 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА; digital input STO при Стані 0: 0...< 5 В та <= 2 мА при Стані 1: > 11 В, >= 5 мА |
| Макс. прискорення при вібраційному наванта | 1 gn at 9...200 Гц; 1,5 gn at 200...500 Гц |
| Максимальне прискорення при ударі під час транспортування | 10 gn at 11 ms |
| Максимальний прогин при вібрації | 1,5 мм при 2...13 Гц; 1,75 мм при 2...9 Гц |
| Максимальний струм перемикання | релейні виходи 2 А / 250 В змінний струм for AC-15 100000 циклів following IEC 60947-5-1; релейні виходи 2 А / 30 В постійний струм for DC-13 150000 циклів following IEC 60947-5-1 |
| Максимальний тривалий струм | 250 А в 40 °C для повний привід |
| Маркування | CE; cULus; UKCA; RCM; CCC; ATEX; EAC; KC |
| Метод доступу до мережі | ведений Modbus послідовний |
| Мінімальний струм перемикання | 100 мА |
| Напруга ізоляції | 690 В |
| Напруга схеми керування | 24 В DC, 110...230 В AC |
| Номінальна робоча напруга Ue | 208...690 В AC |
| Номінальний робочий струм | 320 А |
| Підходить для монтажу на DIN-рейку | Ні |
| Повна потужність | 90 В·А |
| Поляризація лінії зв'язку | відсутній повний опір для Modbus послідовний |
| Протокол зв'язку | Modbus TCP/EtherNet/IP; Modbus послідовний |
| Рівень функціональної безпеки | security level (SL) 1 відповідно до IEC 62443-4-2 |
| Робоче положення | вертикальне, +/- 10 градусів |
| Сертифікація | IEC 60664-1; IEC 60947-4-2; UL 60947-4-2 |
| Спосіб підключення | В лінії живлення двигуна; inside delta |
| Статичні втрати потужності | 19 В |
| Струм для розрахунку втрат потужності | 320 А |
| Струм перевантаження | 400 % Ie for 13 s |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP00 |
| Сумісність виходу | відкритий колектор ПЛК рівня 1 відповідно до МЕК 65A-68 |
| Сумісність входів | DI1 дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2; DI2 дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2; DI3 дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2; DI4 дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2; STO дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2 |
| Температура зберігання | -40...+70 °C |
| Температура транспортування | -40...+70 °C |
| Тип аналогового виходу | струмовий вихід AQ1 : 0...20 мA/4...20 мA , impedance< 500 Ohm; вихід напруги AQ1 : 0...10 В , impedance> 470 Ohm |
| Тип аналогового входу | AI1/PTC1 : PTC/PT 100/PT 1000/KTY84 temperature probe; PTC2 : PTC/PT 100/PT 1000/KTY84 temperature probe; PTC3 : PTC/PT 100/PT 1000/KTY84 temperature probe |
| Тип дискретного виходу | програмований цифровий вихід DQ1 <= 30 В 100 мА; програмований цифровий вихід DQ2 <= 30 В 100 мА |
| Тип дискретного входу | (DI1) digital input, 4,4 кОм; (DI2) digital input, 4,4 кОм; (DI3) digital input, 4,4 кОм; (DI4) digital input, 4,4 кОм; (STO) digital input, > 1 kOhm |
| Тип захисту | Обрив фази: mains; тепловий захист: пускач; тепловий захист: двигун; перевантаження по струму: двигун; motor underload: двигун; excessive acceleration time: двигун; motor phase loss detection: двигун; protection against line phase inversion: mains; external thermal protection: двигун; protection delta inside wiring: пускач; коротке замикання між фазою двигуна та землею: двигун |
| Тип конектора | 1 RJ45 for connecting Modbus serial; 1 RJ45 for connecting Modbus TCP/EtherNet/IP |
| Тип релейного виходу | релейні виходи R1A, R1C нормально відкритий; релейні виходи R2A, R2C нормально відкритий; релейні виходи R3A, R3C нормально відкритий |
| Ударостійкість | 15 gn at 11 ms |
| Формат даних | 8 bits, configurable odd, even or no parity 1or 2 stop |
| Формат кадру даних | RTU; TCP/UDP |
| Функції безпеки | STO (безпечне вимкнення крутного моменту): SIL 1 відповідно до МЕК 61508; STO (безпечне вимкнення крутного моменту): PL c/category 2 відповідно до ISO 13849 |
| Частота | 50...60 Гц - 20...20 % |
| Частота комутацій (Увімк-Вимк/год) | 10 циклів/год |
| Швидкість передачі даних | 4,8...38,4 kbps; 100 BASE TX |
| Ширина | 206 мм |
| Вага | 19 кг |
| Відносна вологість | 5...95 % (без конденсації) |
