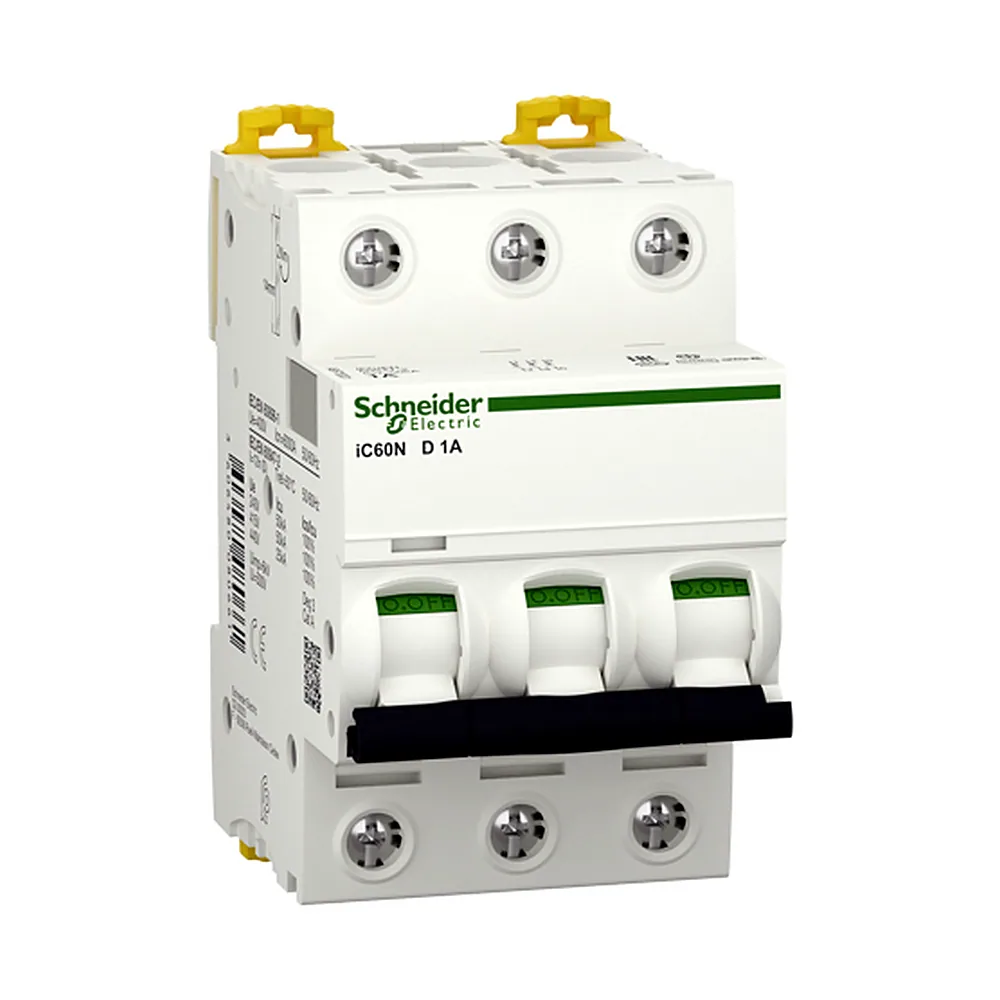

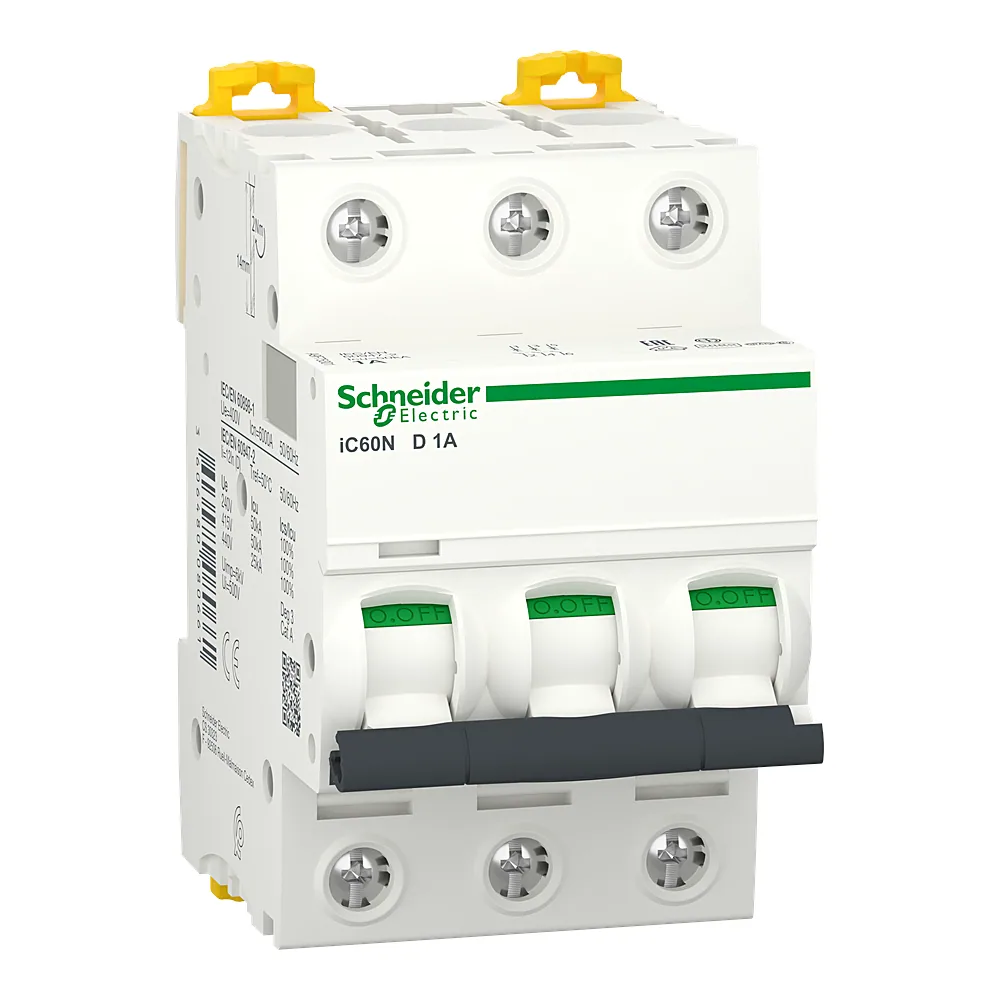

Автоматичний вимикач iC60N 3P D 1 А Schneider Electric A9F75301

Name: Автоматичний вимикач iC60N 3P D 1 А Schneider Electric A9F75301
Brand: Schneider Electric
SKU: 00248501
Price: 3962.4 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

3 962⁴⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248501
Виробник: Schneider Electric
Артикул: A9F75301
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P
2P
3P
4P
Характеристика спрацьовування: D
C
D
Номінальний струм: 1 А
0,5 А
1 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248501
Виробник	Schneider Electric
Артикул виробника	A9F75301
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,9 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	50 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 25 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 25 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	1 А
Розсіювана потужність на полюс	2,3 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60N 3P 1A D (артикул A9F75301) - це триполюсний модульний автомат серії Acti9, призначений для захисту ланцюгів постійного струму. Номінал 1 A з характеристикою D дає змогу використовувати його в колах з високими пусковими струмами, наприклад для живлення невеликих двигунів або трансформаторів.

Переваги

Відключаюча здатність 10 кА - автомат надійно розриває коротке замикання навіть у мережах з високими струмами КЗ. Це забезпечує безпеку обладнання та проводки.
Температурний діапазон -35...+70 °C - підходить для експлуатації в неопалюваних приміщеннях, щитах на вулиці або в промислових цехах з перепадами температур.
Ресурс 20000 циклів механічної та 10000 електричної комутації - вимикач розрахований на багаторазові вмикання-вимикання без втрати характеристик.
Габарити 54×85×78,5 мм, ширина 3 модулі (6 UM) - компактний розмір дозволяє розмістити автомат у стандартному щитку на DIN-рейку, не займаючи багато місця.

Де застосовується

У системах живлення постійного струму: сонячні панелі, акумуляторні батареї, блоки безперебійного живлення.
На промислових об'єктах для захисту кіл керування, реле, контакторів та малопотужних двигунів.

Технічні особливості

Автомат виконано за стандартом IEC/EN 60947-2. Він монтується на DIN-рейку шириною 35 мм, займає 3 модульні відстані (6 UM). Номінальна напруга ізоляції - 500 В, імпульсна напруга - 6 кВ. Характеристика D означає, що електромагнітний розчіплювач спрацьовує при струмі від 10 до 20 номіналів, що запобігає хибним вимкненням при пускових струмах. Ступінь захисту IP20 - автомат не захищений від вологи, тому встановлюйте його в сухому щиті. Одне з практичних застережень: цей вимикач призначений виключно для постійного струму (DC). Якщо підключити його до змінної мережі, характеристики спрацьовування зміняться, і він може не відключити КЗ вчасно.
