Name: Автоматичний вимикач iC60N 3P D 3 А Schneider Electric A9F75303
Brand: Schneider Electric
SKU: 00248502
Price: 2661.36 UAH
Availability: PreOrder

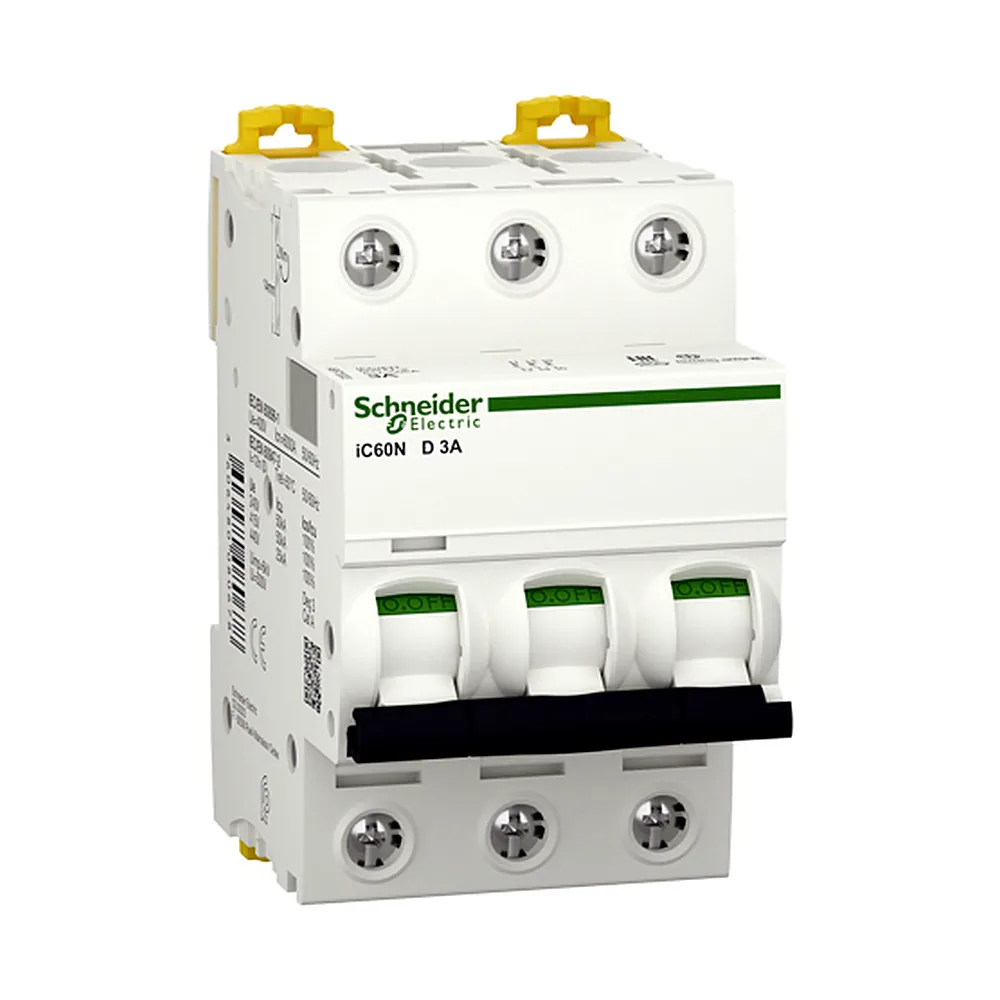

Автоматичний вимикач iC60N 3P D 3 А Schneider Electric A9F75303

Фото ілюстративне — вигляд товару може відрізнятися.

2 661³⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248502
Виробник: Schneider Electric
Артикул: A9F75303
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 3 А
0,5 А
1 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248502
Виробник	Schneider Electric
Артикул виробника	A9F75303
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	50 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 25 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 25 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	3 А
Розсіювана потужність на полюс	2,2 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60N 3P 3A D Schneider Electric призначений для захисту кіл постійного струму. У компактному триполюсному корпусі поєднано високу комутаційну здатність 10 кА та характеристику D, що витримує пускові струми. Модель артикул A9F75303 належить до серії Acti9.

Переваги

Триполюсне виконання - дозволяє комутувати три незалежні кола постійного струму або використовувати послідовне з’єднання для підвищення напруги.
Характеристика D - електромагнітний розчіплювач спрацьовує при струмах 10-20 номіналу, що запобігає хибним відключенням при запуску двигунів, трансформаторів та індуктивних навантажень.
Відключаюча здатність 10 кА - надійне розмикання при короткому замиканні в мережах постійного струму з напругою до 180 В.
Ресурс 20000 механічних циклів - розрахований на тривалу експлуатацію в щитах управління та розподільчих шафах.
Широкий діапазон температур - працює від -35 до +70 °C, підходить для неопалюваних приміщень.

Де застосовується

Промислові щити постійного струму, системи аварійного живлення, акумуляторні батареї.
Сонячні панелі, джерела безперебійного живлення (ДБЖ), зарядні станції.

Технічні особливості

Монтаж на DIN-рейку, ширина 3 модулі (54 мм). Робоча напруга 125-180 В постійного струму, напруга ізоляції 500 В, імпульсна напруга 6 кВ. Ступінь захисту IP20 - для встановлення всередині щитів. Характеристика D забезпечує селективність із груповими автоматами. Сумісний з допоміжними контактами та розчіплювачами серії Acti9. Електрична зносостійкість 10000 циклів, механічна 20000 циклів. Робоча температура -35…+70 °C.
