Name: Автоматичний вимикач iC60N 4P D 3 А Schneider Electric A9F75403
Brand: Schneider Electric
SKU: 00248801
Price: 3846.34 UAH
Availability: PreOrder

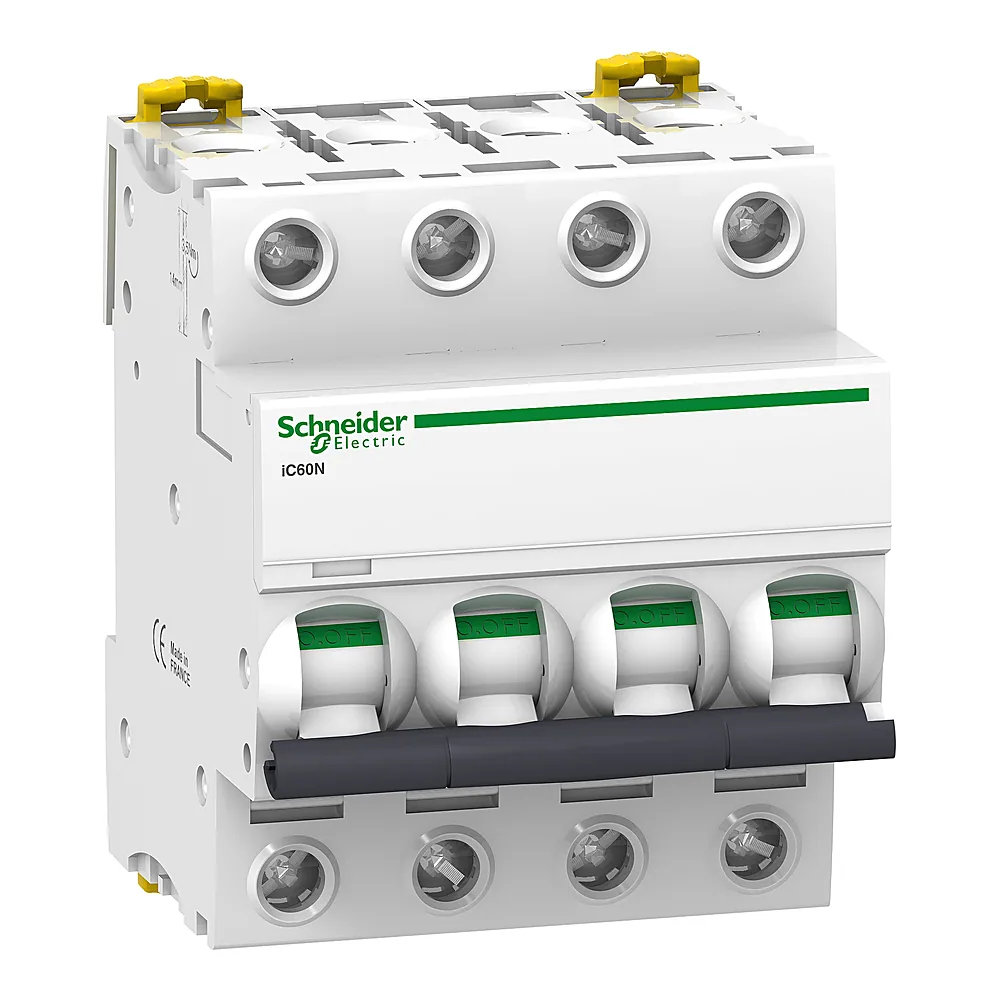

Автоматичний вимикач iC60N 4P D 3 А Schneider Electric A9F75403

Фото ілюстративне — вигляд товару може відрізнятися.

3 846³⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248801
Виробник: Schneider Electric
Артикул: A9F75403
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 3 А
1 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248801
Виробник	Schneider Electric
Артикул виробника	A9F75403
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	50 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 25 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 25 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	3 А
Розсіювана потужність на полюс	2,2 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60N 4P 3A D від Schneider Electric серії Acti9 призначений для захисту кіл постійного струму. Забезпечує відключення при короткому замиканні до 10 кА та має електричну зносостійкість 10 000 циклів.

Переваги

Номінальний струм 3 А - підходить для слабострумних кіл постійного струму, де потрібен захист без зайвого запасу.
Характеристика D - спрацьовує при короткочасних перевантаженнях, що дозволяє уникнути хибних відключень при пускових струмах двигунів або трансформаторів.
Чотири полюси - комутує всі провідники в DC-системах, забезпечуючи повне гальванічне розділення.
Діапазон температур -35...+70 °C - працює в неопалюваних приміщеннях, на вулиці або в промислових цехах.
Механічна зносостійкість 20 000 циклів - ресурс для частого вмикання-вимикання без втрати працездатності.

Де застосовується

Системи живлення постійного струму: сонячні панелі, акумуляторні батареї, джерела безперебійного живлення.
Промислові кола керування: релейні шафи, контролери, сигналізація, де потрібна селективність у DC-мережах.

Технічні особливості

Монтується на DIN-рейку, займає 4 модульні позиції. Напруга ізоляції - 500 В, імпульсна напруга - 6 кВ. Ступінь захисту корпусу IP20. Типова помилка - обирати автомат лише за номіналом струму, ігноруючи характеристику спрацьовування. Для кіл з пусковими струмами потрібна характеристика D, інакше автомат вибиватиме при запуску. Важливо: цей автомат призначений виключно для постійного струму. Використання в колах змінного струму може призвести до неправильного спрацьовування або пошкодження.
