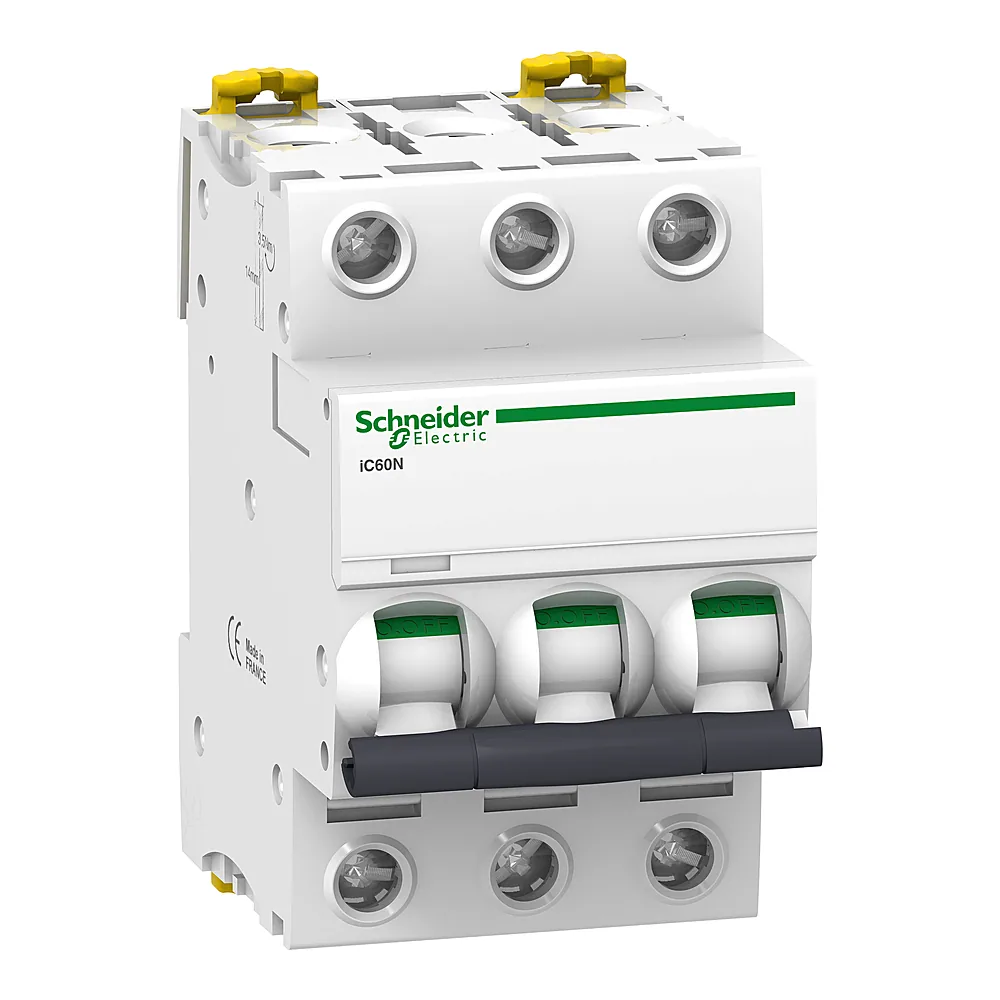

Автоматичний вимикач iC60N 3P D 16 А 6 кА Schneider Electric A9F75316

Name: Автоматичний вимикач iC60N 3P D 16 А 6 кА Schneider Electric A9F75316
Brand: Schneider Electric
SKU: 00082471
Price: 1624.9 UAH
Availability: InStock

Код товару:

1 624⁹⁰ ₴шт

Купити

Порівняти

Під замовлення 10 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Основні характеристики

Код товару: 82471
Виробник: Schneider Electric
Артикул: A9F75316
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 16 А
0,5 А
1 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00082471
Виробник	Schneider Electric
Артикул виробника	A9F75316
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	7,2 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	16 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60N 3P 16A D 6kA A9F75316 - трифазний модульний автомат на DIN-рейку для кіл з номіналом 16 А. Характеристика D дає змогу застосовувати його в мережах з високими пусковими струмами: двигуни, трансформатори, насоси. Виробництво - Франція, оригінальна серія Acti9.

Переваги

Характеристика D з відсічкою 12×In - розчіплювач спрацьовує при струмі в 12 разів вищому за номінал (±20%). Це виключає хибні відключення під час запуску обладнання.
Відключаюча здатність 6 кА (IEC 60898) та до 20 кА (IEC 60947-2) - впевнено рве коротке замикання в розподільчих щитах до 400 В.
Термомагнітний розчіплювач - поєднує тепловий захист від перевантаження та електромагнітний від КЗ. Працює без затримок за десятки мілісекунд.
Широкий діапазон температур -35…+70 °C - можна ставити в неопалюваних приміщеннях, на вулиці в шафі IP20.
Ресурс 20 000 циклів механічної та 10 000 циклів електричної зносостійкості - вистачить на десятиліття без замін.

Де застосовується

Комутація та захист трифазних двигунів, компресорів, насосів у приватних майстернях або невеликих виробництвах.
Ввідні щити житлових будинків або офісів, де потрібен триполюсний автомат на DIN-рейку з номіналом 16 А.

Технічні особливості

Монтується на DIN-рейку 35 мм, займає 3 модулі по 18 мм. Підключення - зверху або знизу, переріз провідника від 1 до 25 мм² (жорсткий) або 1-16 мм² (гнучкий). Момент затягування клем - 2-2 Н·м. Зачистка ізоляції - 14 мм. Крок між фазами - 18 мм, що дозволяє використовувати гребінчасті шини. Номінальна імпульсна витримувана напруга - 6 кВ, ступінь забруднення 3.

Комплектація

Поставляється один модуль автомата. Додаткові аксесуари (незалежний розчіплювач, сигнальні контакти) купуються окремо - передбачена можливість додаткової комплектації.
