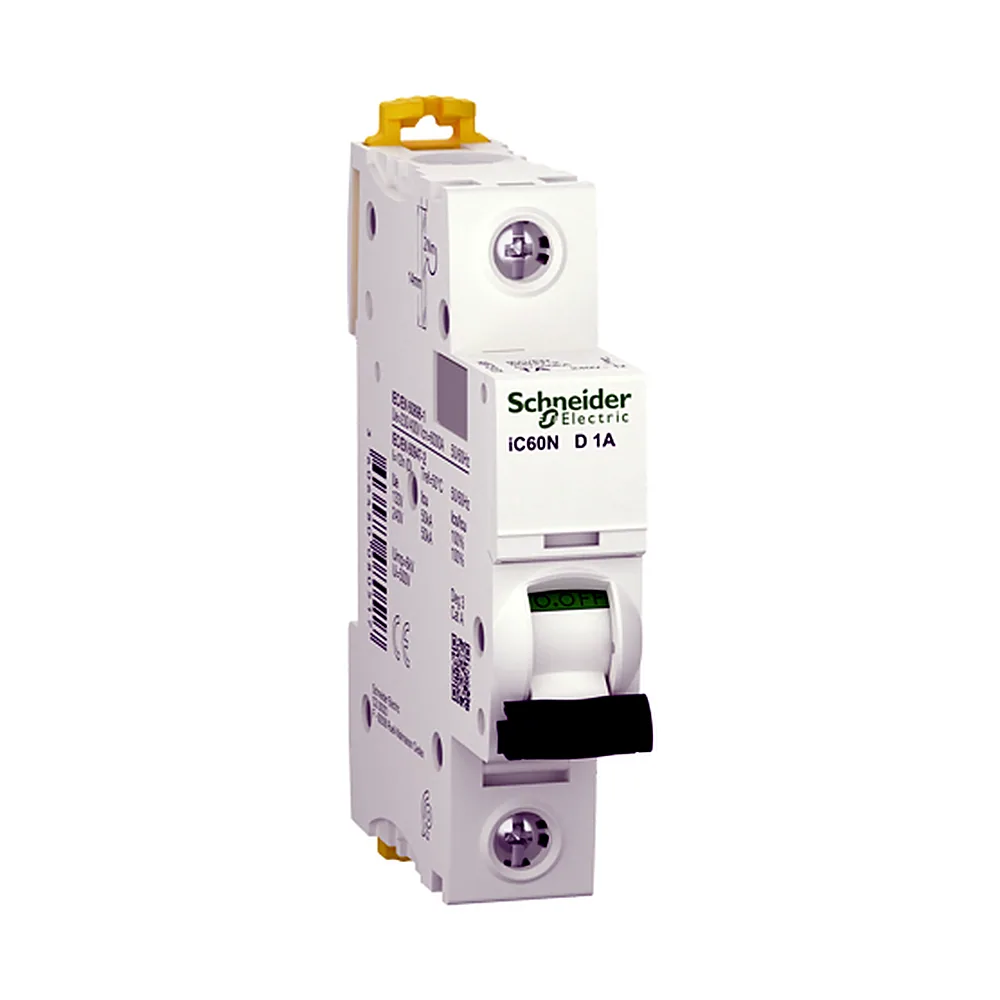

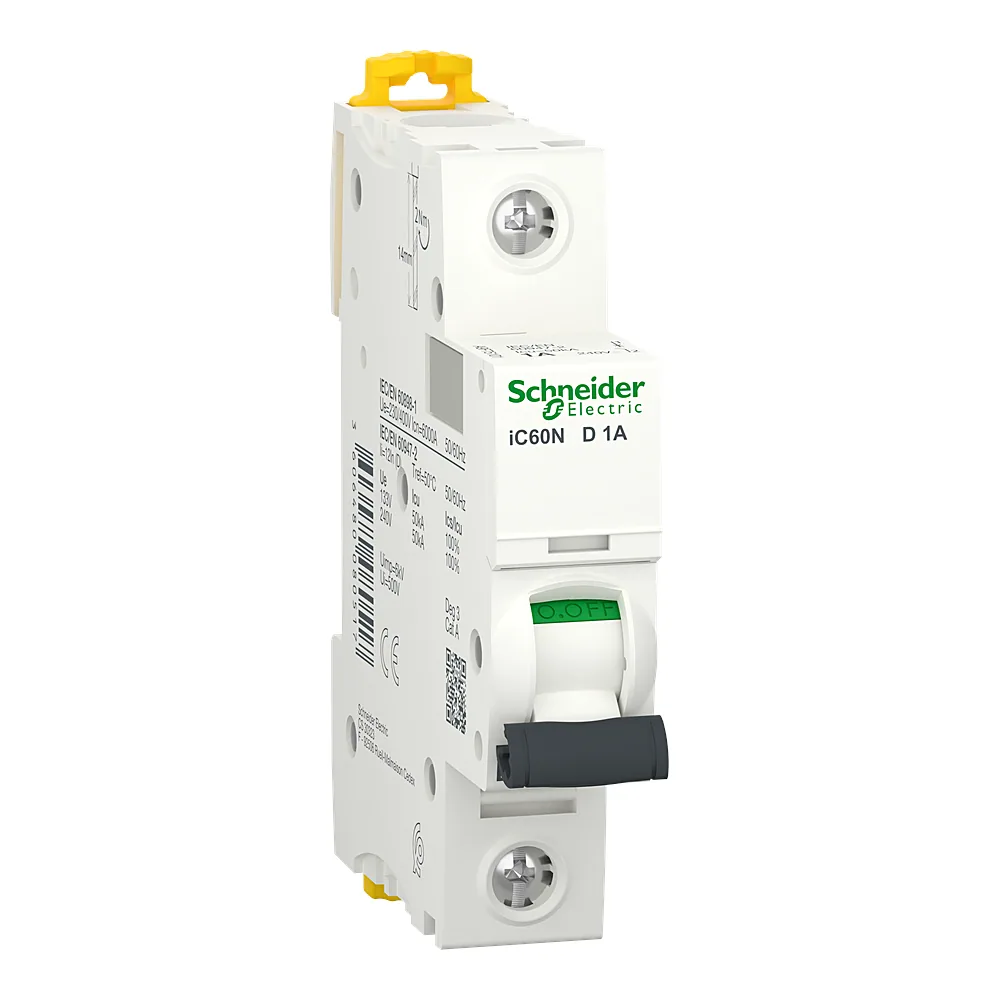

Автоматичний вимикач iC60N 1P D 1 А Schneider Electric A9F75101

Name: Автоматичний вимикач iC60N 1P D 1 А Schneider Electric A9F75101
Brand: Schneider Electric
SKU: 00248494
Price: 1068.29 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 068²⁹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248494
Виробник: Schneider Electric
Артикул: A9F75101
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P
2P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 1 А
0,5 А
1 А
2 А
3 А
4 А
6 А
10 А(2)
16 А
20 А
25 А
32 А
40 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248494
Виробник	Schneider Electric
Артикул виробника	A9F75101
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	2,3 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між пристроями
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	50 кА 100 % відповідно до EN 60947-2 - 12...60 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 12...60 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 100...133 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 100...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 230 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 230 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до EN 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до МЕК 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до МЕК 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	230 В AC, 12...60 В AC, 220...240 В AC, 100...133 В AC, 72 В DC, 12...60 В DC
Номінальний струм	1 А
Розсіювана потужність на полюс	2,3 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	18 мм
Вага	0,215 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60N 1P 1A D від Schneider Electric серії Acti9 призначений для захисту DC-ланцюгів. Це компактний однополюсний автомат на номінал 1 А з характеристикою D, який витримує струми короткого замикання до 15 кА. Його головна перевага - стабільна робота в системах постійного струму напругою від 12 до 60 В, що критично для сонячних панелей, акумуляторних банків та промислової автоматики.

Переваги

Відключаюча здатність 15 кА - автомат розриває коротке замикання навіть у мережах з високими струмами КЗ, що часто зустрічається в DC-системах з потужними акумуляторами.
Характеристика D - забезпечує затримку спрацьовування при пускових струмах (у 10-14 разів вище номіналу), тому автомат не вибиває при підключенні двигунів, трансформаторів або індуктивних навантажень.
Широкий діапазон температур - від -35 до +70 °C дозволяє монтувати автомат у неопалюваних щитах, на вулиці або в гарячих цехах без втрати працездатності.
Ресурс 20 000 механічних циклів - тривалий термін служби: поставили в щиток і забули на роки. Електрична зносостійкість 10 000 циклів під навантаженням.
Компактний корпус 1 модуль (18 мм) - займає мінімум місця на DIN-рейці, що важливо при щільному компонуванні щита.

Де застосовується

Захист ланцюгів постійного струму в системах сонячної генерації (контролери, інвертори, акумулятори).
Живлення промислових контролерів, датчиків, електромагнітів та іншого DC-обладнання на об'єктах автоматизації.

Технічні особливості

Автомат виконано в стандартному корпусі Acti9, сумісному з усіма аксесуарами серії - додатковими контактами, незалежними розчіплювачами, шинами. Монтаж на DIN-рейку 35 мм, зажими під гвинт розраховані на переріз до 25 мм². Номінальна імпульсна напруга 6 кВ - захист від комутаційних перенапруг. Напруга ізоляції 500 В дозволяє використовувати автомат у системах з підвищеними вимогами до ізоляції. Важливо: для DC-ланцюгів необхідно дотримуватися полярності підключення, вказаної на корпусі - це підвищує надійність відключення дуги.
