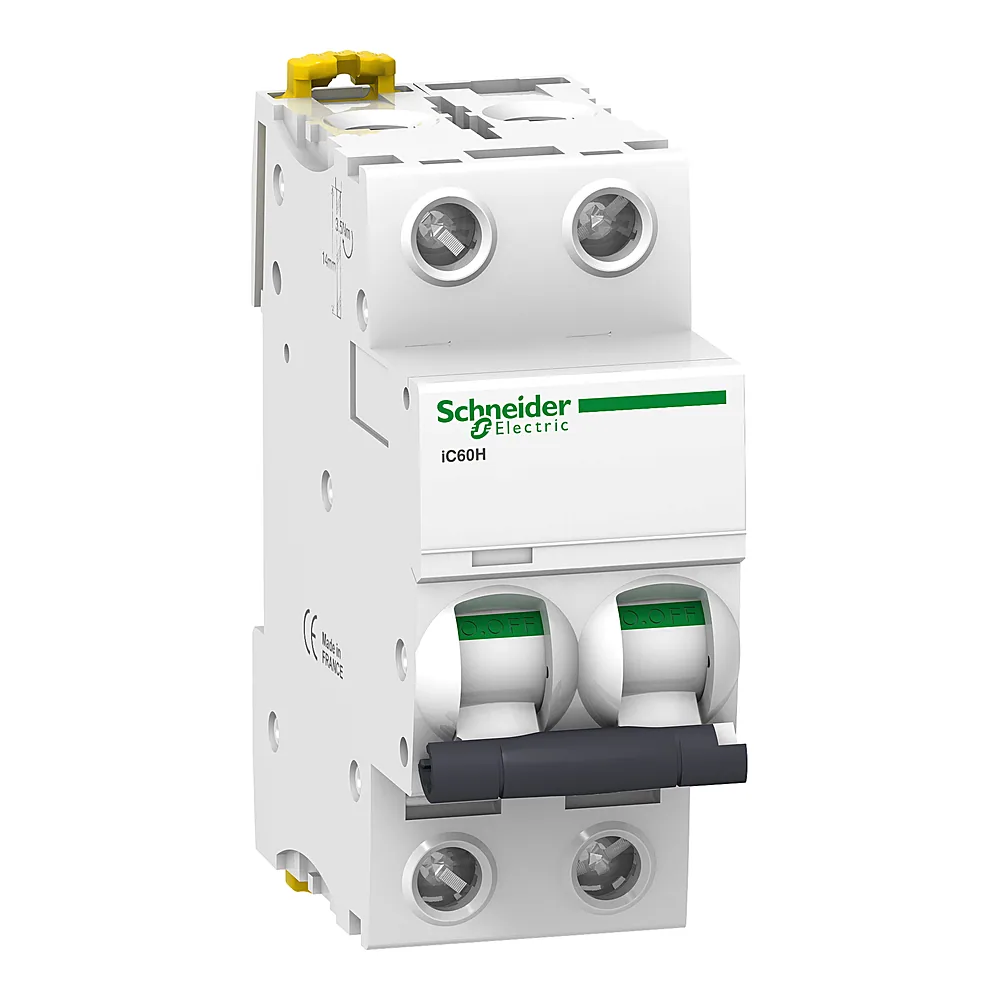

Автоматичний вимикач iC60H 2P D 50 А Schneider Electric A9F85250

Name: Автоматичний вимикач iC60H 2P D 50 А Schneider Electric A9F85250
Brand: Schneider Electric
SKU: 00248880
Price: 2559.03 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 559⁰³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248880
Виробник: Schneider Electric
Артикул: A9F85250
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(24)
2P(28)
3P(27)
4P(22)
Характеристика спрацьовування: D
C
D
Номінальний струм: 50 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248880
Виробник	Schneider Electric
Артикул виробника	A9F85250
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	8 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	50 А
Розсіювана потужність на полюс	4 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 2P 50A D від Schneider Electric серії Acti9 - це двополюсний модульний автомат для постійного струму. Його головна перевага - висока відключаюча здатність 42 кА, яка дає змогу використовувати його в колах з великими струмами короткого замикання. Характеристика D забезпечує захист ліній з потужними індуктивними навантаженнями, наприклад двигунів або трансформаторів.

Переваги

Відключаюча здатність 42 кА - один із найвищих показників у своєму класі. Це означає, що автомат надійно розірве коло навіть при аваріях з великими струмами КЗ без руйнування корпусу.
D-характеристика - спрацьовує при 10-20-кратному перевищенні номінального струму. Саме така уставка потрібна для захисту електричних двигунів, випрямлячів та інших пристроїв з високими пусковими струмами.
Робочий діапазон температур -35…+70 °C - автомат зберігає працездатність як у неопалюваних приміщеннях, так і в жарких щитових. Це критично для об'єктів, де температура виходить за межі звичайних -5…+40 °C.
Висока зносостійкість - електрична стійкість 10 000 циклів, механічна - 20 000 циклів. За типових умов експлуатації ресурс значно перевищує термін служби самого обладнання.
Компактний корпус - ширина 36 мм (2 модулі), що дозволяє економити місце на DIN-рейці. При цьому автомат має всі необхідні сертифікати для промислового застосування.

Де застосовується

У системах постійного струму: сонячні електростанції, акумуляторні батареї, блоки безперебійного живлення, телекомунікаційне обладнання.
На промислових об'єктах, де потрібний захист кіл постійного струму з номіналом до 50 А та характеристикою D - наприклад, у системах керування двигунами, електроприводах, зарядних станціях.

Технічні особливості

Монтаж виконується на стандартну DIN-рейку, ширина автомата - 2 модульні відстані (36 мм). Ступінь захисту IP20 дозволяє встановлювати його у закритих щитах. Номінальна напруга ізоляції - 500 В, імпульсна напруга - 6 кВ. Зверніть увагу: при виборі автомата для двигуна постійного струму часто помилково беруть характеристику B або C, що призводить до хибних спрацювань під час пуску. D-характеристика усуває цю проблему, оскільки допускає короткочасні перевантаження до 20·Iн. Автомат призначений для роботи в мережах постійного струму напругою 72-125 В.

Чому в ЛІНА

Ми пропонуємо оригінальний Schneider Electric iC60H з артикулом A9F85250. Товар на складі, відправляємо у день замовлення. Для юридичних осіб надаємо повний пакет документів, включаючи сертифікати відповідності.
