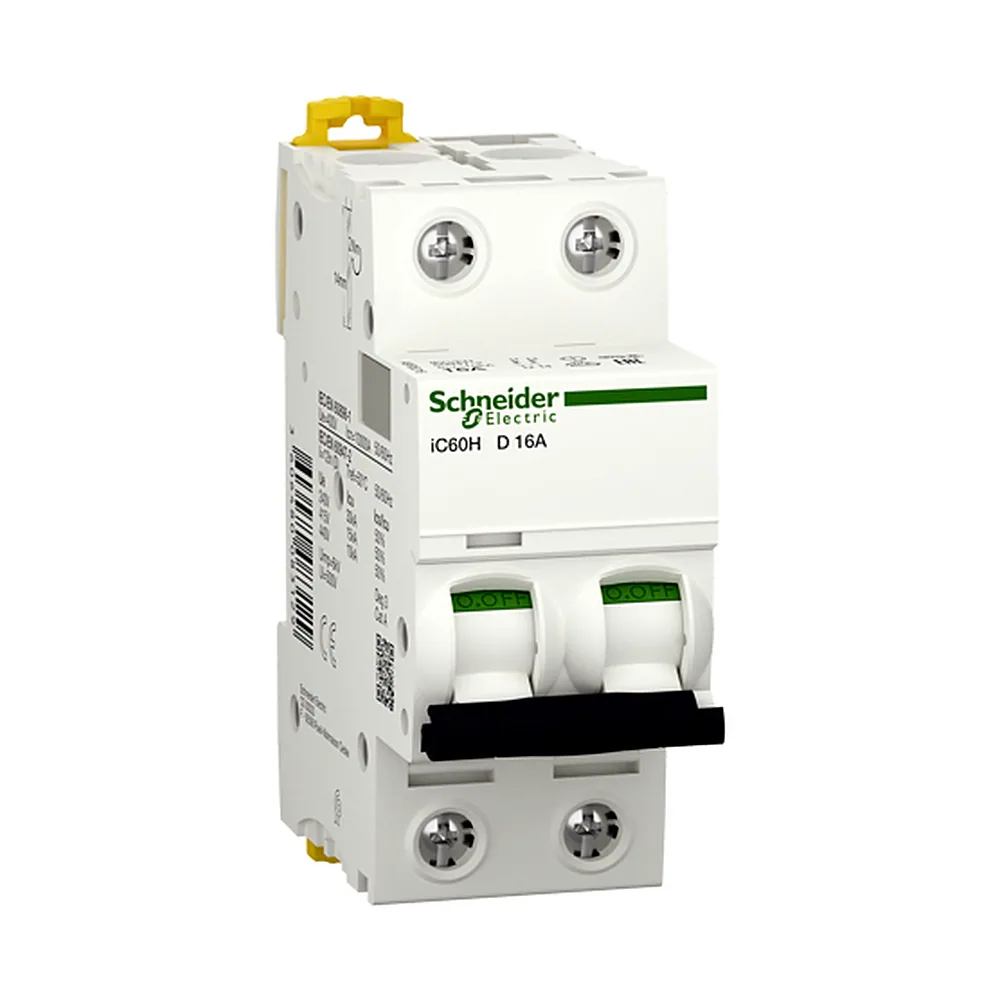

Автоматичний вимикач iC60H 2P D 16 А Schneider Electric A9F85216

Name: Автоматичний вимикач iC60H 2P D 16 А Schneider Electric A9F85216
Brand: Schneider Electric
SKU: 00248528
Price: 1571.86 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 571⁸⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248528
Виробник: Schneider Electric
Артикул: A9F85216
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(24)
2P(28)
3P(27)
4P(22)
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 16 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248528
Виробник	Schneider Electric
Артикул виробника	A9F85216
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	4,8 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	16 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 2P 16A D від Schneider Electric - це двополюсний модульний автомат для постійного струму, розрахований на номінал 16 А. Він належить до серії Acti9 і призначений для захисту мереж постійного струму напругою від 72 до 125 В. Завдяки характеристиці D він спрацьовує лише за значного перевищення струму, тому його часто обирають для кіл з пусковими навантаженнями.

Переваги

Висока відключаюча здатність - номінальна відключаюча здатність при короткому замиканні сягає 42 кА, що дає змогу використовувати автомат у розподільчих щитах з великими струмами КЗ.
Розрахований на постійний струм - тип струму DC, тому він коректно працює в колах постійного струму, де звичайні автомати змінного струму не завжди надійні.
Довговічність - механічна зносостійкість становить 20000 циклів, електрична - 10000 циклів, тож автомат витримує інтенсивну комутацію.
Широкий діапазон температур - робоча температура від -35 до +70 °C дозволяє встановлювати його в неопалюваних приміщеннях та на відкритих об'єктах.

Де застосовується

У побутових щитках для захисту кіл постійного струму, наприклад, сонячних панелей або акумуляторних систем.
На промислових об'єктах, де є мережі постійного струму з напругою до 125 В, зокрема в системах керування та автоматизації.

Технічні особливості

Автомат має два полюси (2P) і займає 2 модульні відстані на DIN-рейці, що відповідає 4 модулям. Напруга ізоляції - 500 В, номінальна імпульсна напруга - 6 кВ. Ступінь захисту IP20 означає, що корпус захищає від твердих предметів діаметром понад 12,5 мм, але не від вологи. Габарити - 36×85×78,5 мм, вага - 0,25 кг. Характеристика спрацьовування D забезпечує стійкість до короткочасних пускових струмів, тому для кіл з електродвигунами це правильний вибір. Якщо ж поставити автомат із характеристикою D у звичайне освітлювальне коло, він може не спрацювати вчасно при перевантаженні - це типова помилка при підборі.
