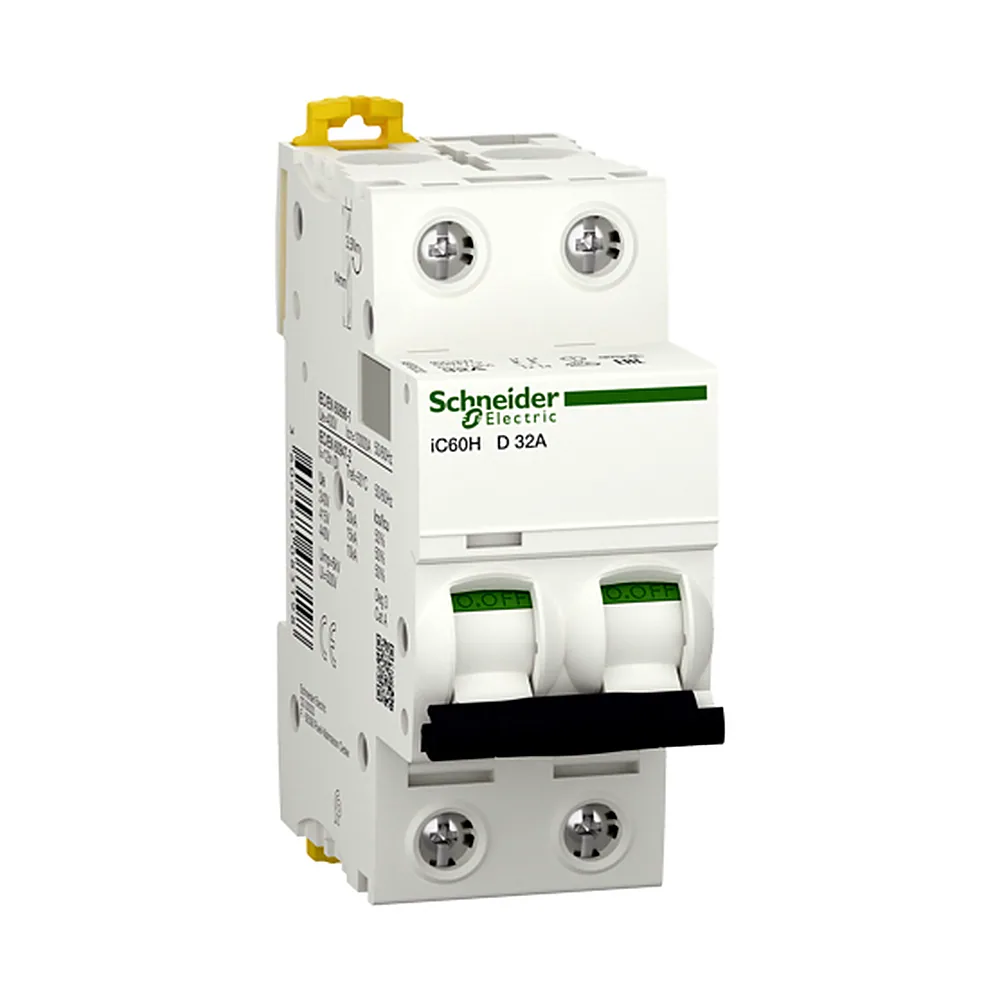

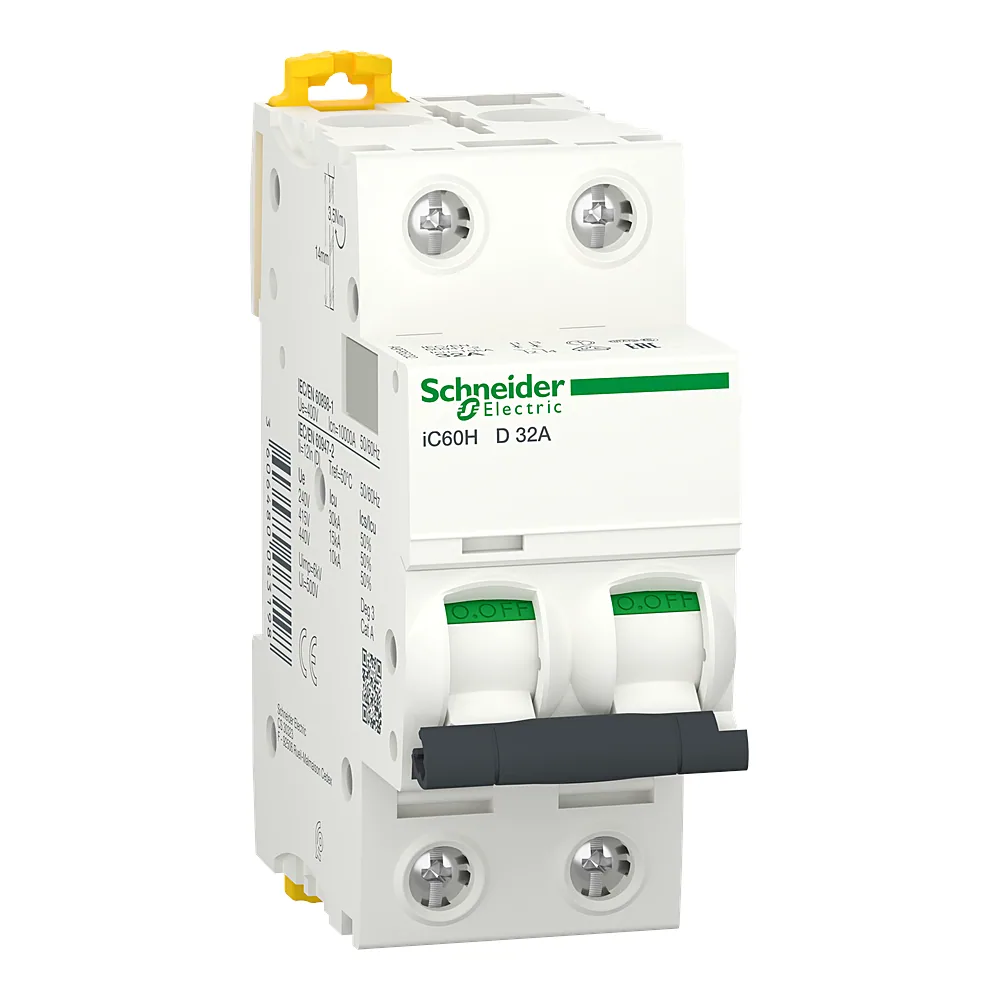

Автоматичний вимикач iC60H 2P D 32 А Schneider Electric A9F85232

Name: Автоматичний вимикач iC60H 2P D 32 А Schneider Electric A9F85232
Brand: Schneider Electric
SKU: 00248530
Price: 1655.48 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 655⁴⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248530
Виробник: Schneider Electric
Артикул: A9F85232
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(24)
2P(28)
3P(27)
4P(22)
Характеристика спрацьовування: D
C
D
Номінальний струм: 32 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248530
Виробник	Schneider Electric
Артикул виробника	A9F85232
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	5,6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	32 А
Розсіювана потужність на полюс	2,8 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 2P 32A D Schneider Electric (артикул A9F85232) призначений для захисту кіл постійного струму. Його номінал 32 А і характеристика D забезпечують надійне відключення при коротких замиканнях та перевантаженнях. Пристрій розрахований на робочу напругу 72-125 В DC, а ізоляція витримує до 500 В.

Переваги

Висока відключаюча здатність 42 кА - дозволяє використовувати автомат у мережах з великими струмами короткого замикання без ризику пошкодження апарата.
Ресурсні показники - електрична зносостійкість 10 000 циклів, механічна 20 000 циклів. Це означає, що вимикач витримає багато років експлуатації в щиті.
Широкий діапазон робочих температур від -35 до +70 °C - підходить для неопалюваних приміщень, зовнішніх щитів або об'єктів з перепадами температур.
Компактний корпус - ширина 2 модульні відстані, загальна кількість модулів 4. Монтується на DIN-рейку, займає мало місця в розподільчому щиті.

Де застосовується

Захист DC-кіл у системах сонячної енергетики (інвертори, контролери, акумуляторні батареї).
Живлення низьковольтного обладнання постійного струму на промислових об'єктах, в телекомунікаційних шафах, системах безперебійного живлення.

Технічні особливості

Автомат виконаний у серії Acti9, що гарантує сумісність з іншими модульними пристроями Schneider Electric. Характеристика D (10-20 In) призначена для навантажень з високими пусковими струмами - наприклад, двигунів постійного струму або трансформаторів. Важливий нюанс: цей вимикач працює лише з постійним струмом, не плутайте зі змінним. Монтаж на DIN-рейку, клеми розраховані на переріз провідників до 25 мм². Ступінь захисту IP20 - для встановлення всередині щитів. Імпульсна напруга 6 кВ забезпечує стійкість до комутаційних перенапруг.

Комплектація

В комплекті - автоматичний вимикач, інструкція. Додаткові аксесуари (допоміжні контакти, незалежні розчіплювачі) замовляються окремо.
