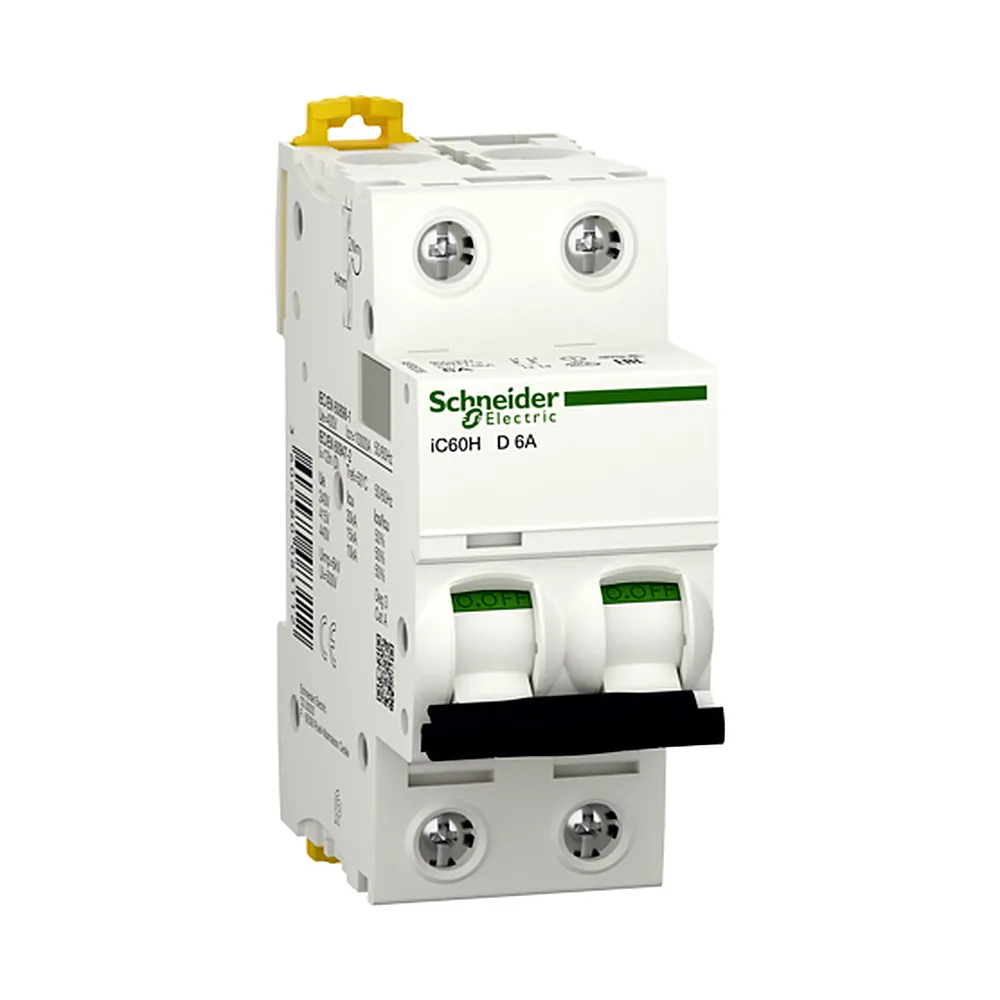

Автоматичний вимикач iC60H 2P D 6 А Schneider Electric A9F85206

Name: Автоматичний вимикач iC60H 2P D 6 А Schneider Electric A9F85206
Brand: Schneider Electric
SKU: 00248527
Price: 1651.73 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 651⁷³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248527
Виробник: Schneider Electric
Артикул: A9F85206
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(24)
2P(28)
3P(27)
4P(22)
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 6 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248527
Виробник	Schneider Electric
Артикул виробника	A9F85206
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	2,6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	6 А
Розсіювана потужність на полюс	1,3 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 2P 6A D від Schneider Electric призначений для захисту ланцюгів постійного струму. Він витримує струми короткого замикання до 42 кА, що дозволяє використовувати його в промислових щитах та розподільчих пристроях. Модель має характеристику D, яка спрацьовує при струмі 10-20 від номіналу - це рішення для навантажень з високими пусковими струмами.

Переваги

Висока відключаюча здатність - 42 кА при короткому замиканні дозволяє застосовувати автомат у системах з великими струмами к.з., наприклад, біля трансформаторів.
Постійний струм - автомат працює в діапазоні напруг 72-125 В DC, що підходить для акумуляторних батарей, систем керування та сонячних панелей.
Ресурс - механічна зносостійкість 20000 циклів, електрична - 10000 циклів. При правильному виборі автомат прослужить роки без замін.
Компактність - ширина 2 модулі (36 мм), що економить місце в щиті. Монтується на стандартну DIN-рейку.

Де застосовується

У побуті: для захисту ланцюгів постійного струму низьковольтних систем, наприклад, контролерів опалення або вентиляції.
На об'єктах: у промислових шафах керування, в системах безперебійного живлення, в сонячних електростанціях.

Технічні особливості

Автомат виконано в корпусі IP20 - захист від пальців, але не від води. Монтаж на DIN-рейку, переріз кабелю, що підключається, стандартний для автоматів на 6 А (до 6 мм²). Характеристика D означає, що електромагнітний розчіплювач спрацьовує при струмі 10-20·Iн. Це важливо: якщо ви оберете характеристику C для двигуна, пускові струми можуть вибивати автомат. D-характеристика розрахована саме на такі навантаження. Номінальна напруга ізоляції 500 В, імпульсна напруга 6 кВ - відповідає стандартам ДСТУ IEC/EN 60898. Серія Acti9 сумісна з додатковими пристроями: контактами стану, розчеплювачами напруги тощо. Артикул A9F85206.
