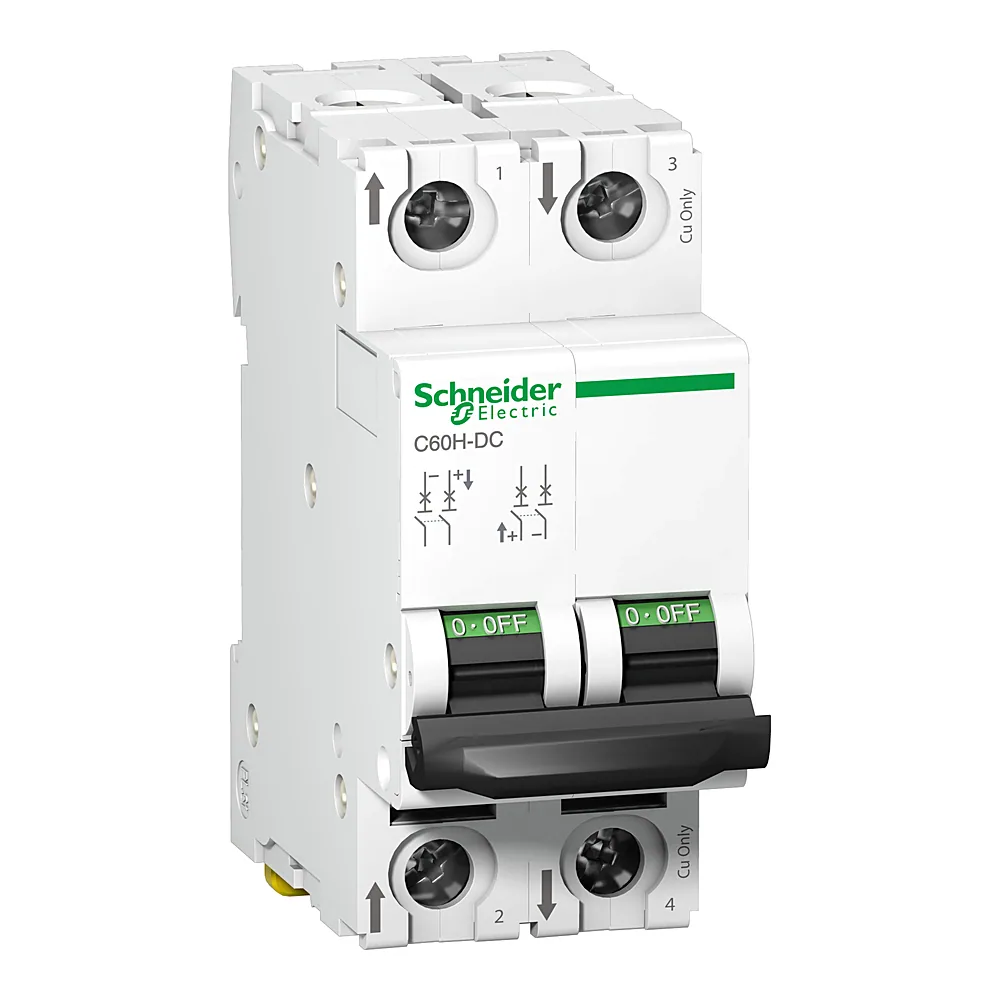

Автоматичний вимикач C60H-DC 2P C 5 А 500 В DC Schneider Electric A9N61525

Name: Автоматичний вимикач C60H-DC 2P C 5 А 500 В DC Schneider Electric A9N61525
Brand: Schneider Electric
SKU: 00207756
Price: 1542.53 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 542⁵³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 207756
Виробник: Schneider Electric
Артикул: A9N61525
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(18)
2P(18)
Характеристика спрацьовування: C
B(264)
C(498)
D(167)
K(18)
MA(32)
Z(51)
Номінальний струм: 5 А
0,5 А
1 А
2 А
3 А
4 А
5 А
6 А
10 А
13 А
15 А
16 А
20 А
25 А
30 А
32 А
40 А
50 А
63 А
Тип струму: DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Колір: Білий
Сумісність: C60H-DC

Усі характеристики

Код	00207756
Виробник	Schneider Electric
Артикул виробника	A9N61525
Серія	Acti9
Відповідність вимогам по ізоляції	Так
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	3000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	2,5 Н·м
Напруга ізоляції	500 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до EN 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до EN 60947-2 - 500 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до МЕК 60947-2 - 500 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до EN 60947-2 - 440 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до МЕК 60947-2 - 440 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	500 В DC
Номінальний струм	5 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Сумісність	C60H-DC
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: стандартний
Температура зберігання	-40...+85 °C
Тип блокування	В положенні O
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	DC
Тропічне виконання	2 відповідно до МЕК 60068-2
Характеристика спрацьовування	C
Частота	50/60 Гц
Вага	0,256 кг

Опис

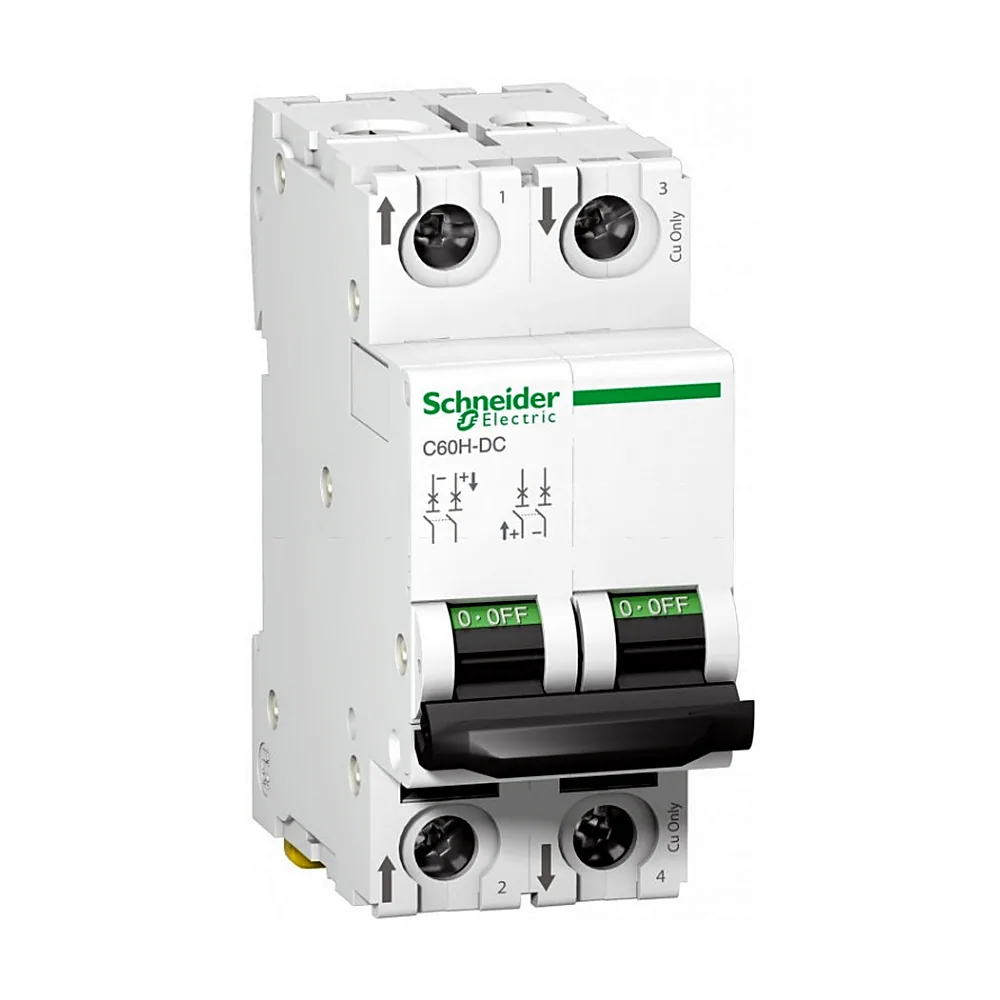

Модульний автоматичний вимикач Schneider Electric C60H-DC 500 В 5 А 2Р крива C - це компактний пристрій для захисту кіл постійного струму. Він розрахований на номінал 5 А й напругу до 500 В, що робить його придатним для промислових і сонячних установок.

Переваги

Двополюсне виконання (2P) - одночасне розмикання обох полюсів гарантує повне знеструмлення навантаження. Це критично для DC-систем, де навіть один замкнутий полюс може створити небезпеку.
Вимикаюча здатність 6 кА - автомат здатен розірвати струм короткого замикання до 6 кА, а номінальна відключаюча здатність при КЗ сягає 20 кА. Це забезпечує надійний захист навіть у мережах з високими струмами аварії.
Термомагнітний розчіплювач із кривою C - спрацьовує при струмі, що в 5-10 разів перевищує номінал. Крива C підходить для змішаних навантажень: резистивних і з невеликими пусковими струмами.
Механічна зносостійкість 20000 циклів - ресурс комутації без електричного навантаження. Електрична зносостійкість - 3000 циклів, що достатньо для частого вмикання-вимикання в робочих режимах.
Широкий діапазон температур - від -25 до +70 °C, дозволяє експлуатацію в неопалюваних приміщеннях і технічних шафах.

Де застосовується

У щитах постійного струму для сонячних електростанцій - захист панелей і контролерів.
На об'єктах телекомунікацій, де живлення обладнання здійснюється від акумуляторних батарей 48 В або 110 В.
В системах безперебійного живлення (UPS) і промислових DC-шинах.

Технічні особливості

Автомат виконано в модульному корпусі шириною 36 мм (2 модулі по 17,5 мм). Він кріпиться на DIN-рейку, що спрощує монтаж у стандартні щити. Переріз проводів, що підключаються, - від 1 до 25 мм², тому можна заводити як тонкі сигнальні лінії, так і силові кабелі. Ступінь захисту IP20 дозволяє встановлювати автомат всередині шаф, але не під відкритим повітрям без додаткового кожуха. Характеристика спрацьовування C типова для термомагнітних розчіплювачів: тепловий захист реагує на тривале перевантаження, електромагнітний - на коротке замикання. Артикул виробника: A9N61525.
