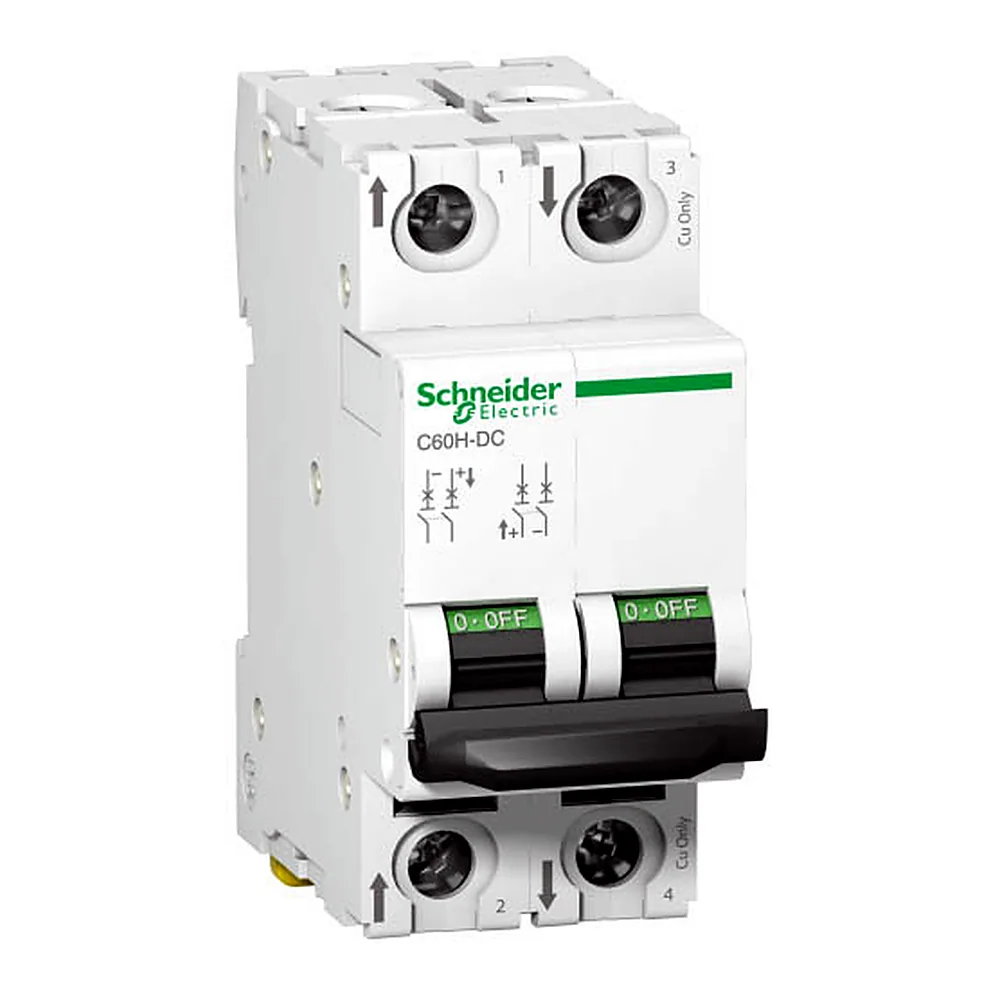

Автоматичний вимикач C60H-DC 2P C 63 А 500 В DC Schneider Electric A9N61539

Name: Автоматичний вимикач C60H-DC 2P C 63 А 500 В DC Schneider Electric A9N61539
Brand: Schneider Electric
SKU: 00135005
Price: 1800.24 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

1 800²⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 135005
Виробник: Schneider Electric
Артикул: A9N61539
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(18)
2P(18)
Характеристика спрацьовування: C
B(264)
C(498)
D(167)
K(18)
MA(32)
Z(51)
Номінальний струм: 63 А
0,5 А
1 А
2 А
3 А
4 А
5 А
6 А
10 А
13 А
15 А
16 А
20 А
25 А
30 А
32 А
40 А
50 А
63 А
Тип струму: DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Колір: Білий
Сумісність: C60H-DC

Усі характеристики

Код	00135005
Виробник	Schneider Electric
Артикул виробника	A9N61539
Серія	Acti9
Відповідність вимогам по ізоляції	Так
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	3000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	2,5 Н·м
Напруга ізоляції	500 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до EN 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до EN 60947-2 - 500 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до МЕК 60947-2 - 500 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до EN 60947-2 - 440 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до МЕК 60947-2 - 440 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	500 В DC
Номінальний струм	63 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Сумісність	C60H-DC
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: стандартний
Температура зберігання	-40...+85 °C
Тип блокування	В положенні O
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	DC
Тропічне виконання	2 відповідно до МЕК 60068-2
Характеристика спрацьовування	C
Частота	50/60 Гц
Вага	0,256 кг

Опис

Автоматичний вимикач C60H-DC =500В 63А 2Р хар-ка C Schneider Electric (артикул A9N61539) призначений для захисту кіл постійного струму. Це модульний пристрій на 2 полюси, який забезпечує комутацію та захист одного полюса. Підходить для промислових і комерційних об'єктів, де потрібна надійна робота при напрузі до 500 В DC.

Переваги

Номінал 63 А - дозволяє підключати навантаження великої потужності в мережах постійного струму.
Характеристика C - спрацьовує при струмі 5-10·In, підходить для захисту ліній з помірними пусковими струмами (двигуни, трансформатори).
Вимикаюча здатність 6 кА - гарантує безпечне відключення при коротких замиканнях у типових DC-системах.
Механічна зносостійкість 20000 циклів - ресурс, достатній для рідкісних комутацій у щитових.
Термомагнітний розчіплювач - поєднує тепловий захист від перевантаження та електромагнітний від КЗ.
Ступінь забруднення 3 - пристрій стійкий до типових промислових умов.

Де застосовується

У щитах постійного струму для захисту сонячних панелей, акумуляторних батарей, інверторів.
На промислових об'єктах, де є мережі DC з напругою до 500 В (системи керування, телекомунікаційне обладнання).

Технічні особливості

Вимикач виконано в модульному корпусі на 2 модулі (36 мм). Монтується на DIN-рейку, глибина встановлення 44 мм. Допустимий переріз проводу: 1-35 мм² однодротового, 1-25 мм² багатодротового. Ступінь захисту IP20. Робоча температура від -25 до +70 °C. Номінальна імпульсна напруга 6 кВ, категорія перенапруги 4. Важливо: при виборі автомата для постійного струму обов'язково використовуйте DC-серію (C60H-DC) - звичайний AC-автомат може не загасити дугу постійного струму. Заявлена вимикаюча здатність підтверджена для DC. Характеристика спрацьовування C забезпечує селективність з іншими автоматами. Напруга ізоляції 500 В.
