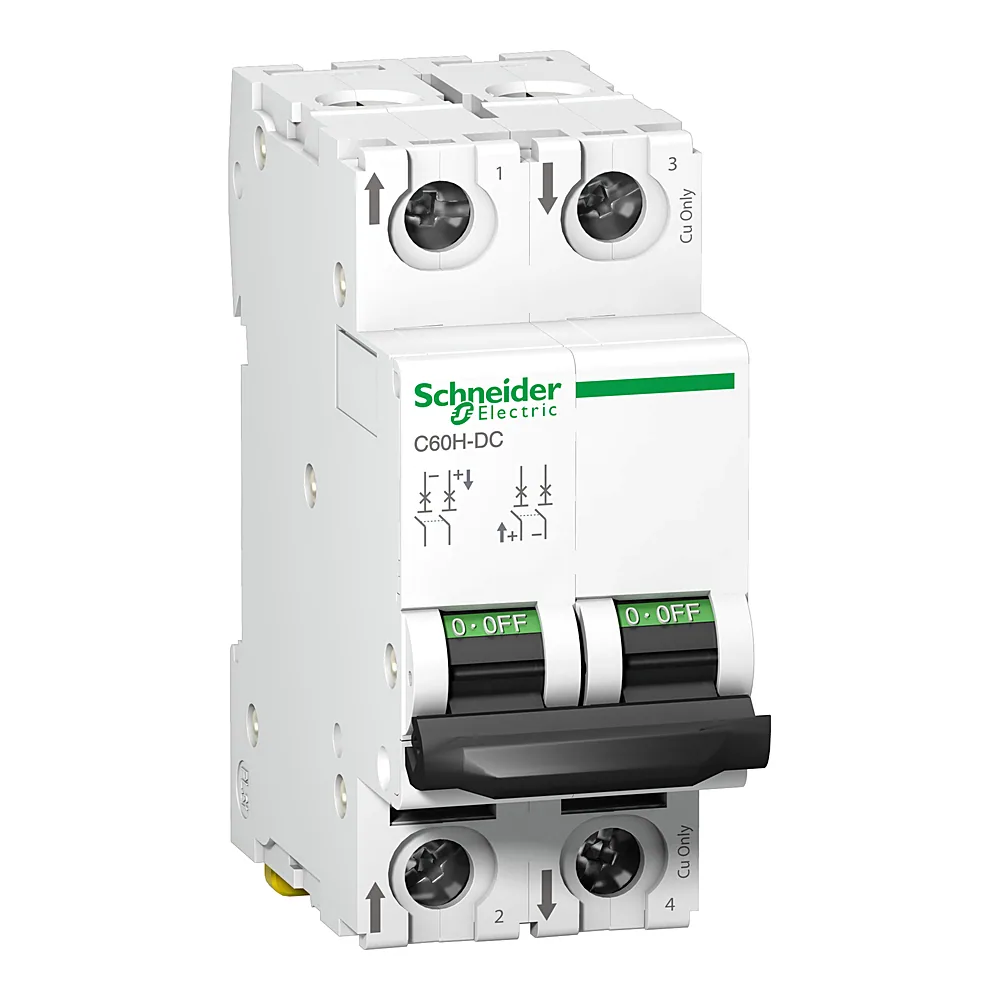

Автоматичний вимикач C60H-DC 2P C 2 А 500 В DC Schneider Electric A9N61522

Name: Автоматичний вимикач C60H-DC 2P C 2 А 500 В DC Schneider Electric A9N61522
Brand: Schneider Electric
SKU: 00108106
Price: 1543.78 UAH
Availability: InStock

Код товару:

1 543⁷⁸ ₴шт

Купити

Порівняти

Під замовлення 53 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 46,4 МБ

Основні характеристики

Код товару: 108106
Виробник: Schneider Electric
Артикул: A9N61522
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(18)
2P(18)
Характеристика спрацьовування: C
B(264)
C(498)
D(167)
K(18)
MA(32)
Z(51)
Номінальний струм: 2 А
0,5 А
1 А
2 А
3 А
4 А
5 А
6 А
10 А
13 А
15 А
16 А
20 А
25 А
30 А
32 А
40 А
50 А
63 А
Тип струму: DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Колір: Білий
Сумісність: C60H-DC

Усі характеристики

Код	00108106
Виробник	Schneider Electric
Артикул виробника	A9N61522
Серія	Acti9
Відповідність вимогам по ізоляції	Так
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	3000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	2,5 Н·м
Напруга ізоляції	500 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до EN 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до EN 60947-2 - 500 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до МЕК 60947-2 - 500 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до EN 60947-2 - 440 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до МЕК 60947-2 - 440 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	500 В DC
Номінальний струм	2 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Сумісність	C60H-DC
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: стандартний
Температура зберігання	-40...+85 °C
Тип блокування	В положенні O
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	DC
Тропічне виконання	2 відповідно до МЕК 60068-2
Характеристика спрацьовування	C
Частота	50/60 Гц
Вага	0,256 кг

Опис

Автоматичний вимикач Schneider Electric C60H-DC A9N61522 2P 2A C =500В - це модульний автомат постійного струму для захисту DC-ланцюгів. Його головне завдання - надійне відключення при перевантаженнях та коротких замиканнях у мережах постійної напруги до 500 В. Виріб розрахований на струм 2 А з характеристикою C, що забезпечує спрацьовування при 5-10-кратному перевищенні номіналу.

Переваги

Термомагнітний розчеплювач - поєднує тепловий захист від тривалих перевантажень та електромагнітний від коротких замикань. Це звичне, але дієве рішення для DC-мереж.
2 полюси (2P) - комутує обидва проводи лінії постійного струму, що критично для гальванічної розв'язки та безпеки обслуговування.
Вимикаюча здатність 6 кА - автомат здатен розірвати струм короткого замикання до 6 кА без пошкодження. Для більшості промислових DC-щитів цього достатньо.
20000 циклів механічної зносостійкості - ресурс контактної групи дозволяє використовувати вимикач як комутаційний апарат у режимі частих вмикань-вимикань.
Компактні розміри - ширина 36 мм (2 модулі) на DIN-рейку, висота 81 мм. Встановлюється в стандартні щити без зайвих витрат місця.

Де застосовується

У розподільчих щитах постійного струму для телекомунікаційного обладнання, систем резервного живлення (акумуляторні батареї, UPS).
На промислових об'єктах - в ланцюгах керування та автоматики, де використовується напруга 24-500 В DC.
У сонячних електростанціях (постійний струм від фотоелектричних модулів) - але зверніть увагу: номінал 2 А підходить лише для малопотужних або допоміжних кіл.

Технічні особливості

Модульний автомат серії Acti9 C60H-DC призначений для монтажу на DIN-рейку. Займає 2 модулі по 17,5 мм - загальна ширина 36 мм. Підключення: переріз однодротяного провідника 1-25 мм², багатодротяного (гнучкого) 1-16 мм². Затягуйте контактні гвинти з моментом не менше 2 Нм - це типова помилка при монтажі, через слабкий контакт зростає перехідний опір і нагрів. Характеристика відключення C (5-10 Iном) - універсальна для DC-навантажень з невеликими пусковими струмами. Напруга ізоляції Ui = 500 В, імпульсна витримувана напруга Uimp = 6 кВ (категорія перенапруги 4). Ступінь захисту IP20 - для сухих приміщень, але допускається встановлення в щити з пилозахистом. Діапазон робочих температур -25…+70 °C. Виробництво - Франція.
