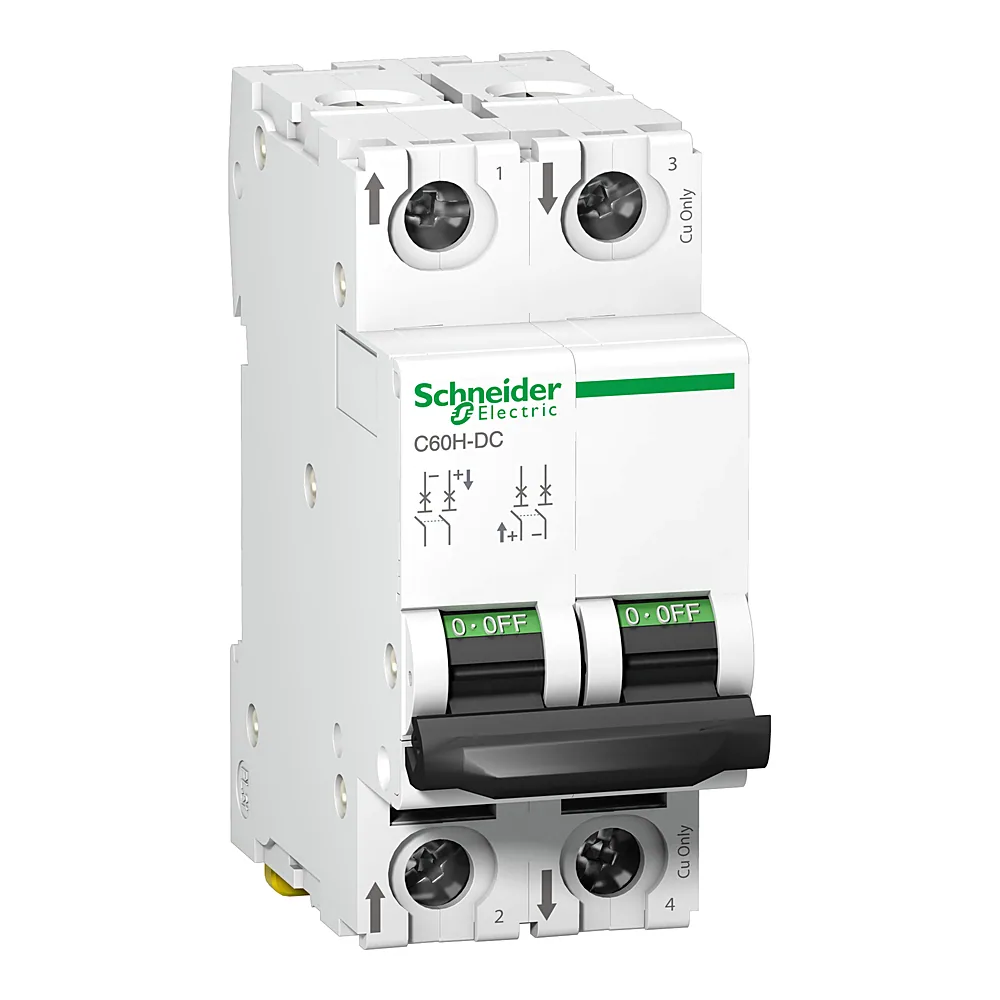

Автоматичний вимикач C60H-DC 2P C 16 А 500 В DC Schneider Electric A9N61531

Name: Автоматичний вимикач C60H-DC 2P C 16 А 500 В DC Schneider Electric A9N61531
Brand: Schneider Electric
SKU: 00113101
Price: 1312.9 UAH
Availability: InStock

Код товару:

1 312⁹⁰ ₴шт

Купити

Порівняти

Під замовлення 46 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 46,4 МБ

Основні характеристики

Код товару: 113101
Виробник: Schneider Electric
Артикул: A9N61531
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(18)
2P(18)
Характеристика спрацьовування: C
B(264)
C(498)
D(167)
K(18)
MA(32)
Z(51)
Номінальний струм: 16 А
0,5 А
1 А
2 А
3 А
4 А
5 А
6 А
10 А
13 А
15 А
16 А
20 А
25 А
30 А
32 А
40 А
50 А
63 А
Тип струму: DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Колір: Білий
Сумісність: C60H-DC

Усі характеристики

Код	00113101
Виробник	Schneider Electric
Артикул виробника	A9N61531
Серія	Acti9
Відповідність вимогам по ізоляції	Так
Діапазон робочих температур	-25...+70 °C
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Китай
Макс. висота встановлення	2000 м
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор УВІМК/ВИМК
Момент затягування	2,5 Н·м
Напруга ізоляції	500 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 10 кА Icu на 440 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до EN 60947-2; 6 кА Icu на 500 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 220 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до GB 14048,2; 20 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 220 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до EN 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 15 кА 75 % відповідно до МЕК 60947-2 - 250 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до EN 60947-2 - 500 В ПОСТІЙНИЙ СТРУМ; 4,5 кА 75 % відповідно до МЕК 60947-2 - 500 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до EN 60947-2 - 440 В ПОСТІЙНИЙ СТРУМ; 7,5 кА 75 % відповідно до МЕК 60947-2 - 440 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	500 В DC
Номінальний струм	16 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Сумісність	C60H-DC
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: стандартний
Температура зберігання	-40...+85 °C
Тип блокування	В положенні O
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	DC
Тропічне виконання	2 відповідно до МЕК 60068-2
Характеристика спрацьовування	C
Частота	50/60 Гц
Вага	0,256 кг

Опис

Автоматичний вимикач Schneider Electric C60H-DC 2P 500V 16A C A9N61531 призначений для захисту кіл постійного струму. Це модульний автомат з термомагнітним розчеплювачем, розрахований на напругу до 500 В. Виконаний на 2 модулі (36 мм).

Переваги

Спеціалізований для DC - на відміну від звичайних AC-автоматів, серія C60H-DC оптимізована для розриву дуги постійного струму. Це критично при живленні інверторів, сонячних панелей, АКБ.
Характеристика C - спрацювання при 5-10-кратному перевантаженні. Підходить для навантажень з пусковими струмами, наприклад двигунів постійного струму або світлодіодних драйверів.
6 кА вимикаючої здатності - достатньо для більшості комерційних і промислових щитів. За умови ступеня забруднення 3 і категорії перенапруги 4.
Термомагнітний розчеплювач - тепловий захист від тривалого перевантаження, магнітний - від короткого замикання. Обидва механізми працюють автономно.

Де застосовується

У щитах сонячних електростанцій для захисту ланцюгів постійного струму між панелями та інвертором.
У системах резервного живлення - на виході акумуляторних батарей, у промислових установках постійного струму.

Технічні особливості

Автомат монтується на DIN-рейку (EN 60715). Переріз провідників, що підключаються: для однодротяного - від 1 до 25 мм², для гнучкого - від 1 до 16 мм². Важливо: затягуйте гвинти з моментом, зазначеним на корпусі, інакше контактний опір зросте і автомат може нагріватися. Робочий діапазон температур: від -25 до +70 °C - це дозволяє ставити в неопалюваних приміщеннях. Механічна зносостійкість 20 000 циклів - ресурс на десятки років при нормальному використанні.

Комплектація

Постачається в індивідуальній упаковці. Допускається додаткова комплектація допоміжними контактами (наприклад, сигнальними) завдяки конструкції серії Acti9.
