Щиток пластиковий навісний чи вбудований – який підійде для вашого об’єкта?

Особливості пластикових щитків: роль і конструктивні варіанти

Пластикові щитки відіграють ключову роль у системі електропостачання житлових, комерційних і виробничих об’єктів. Вони забезпечують безпечне розміщення автоматичних вимикачів, ПЗВ, клем, електролічильників та іншого модульного обладнання. Щиток пластиковий вбудований чи накладний обирається залежно від місця монтажу, типу об'єкта і технічних умов інсталяції.

Основу щитка становить корпус із ударостійкого негорючого пластику, який не піддається корозії, не проводить струм і витримує підвищене теплове навантаження. Матеріали мають відповідати стандарту ДСТУ EN 62208:2016 і мати сертифікати відповідності. Такі характеристики роблять пластикові моделі популярними у внутрішніх приміщеннях — у квартирах, приватних будинках, магазинах та офісах. Розмір розподільчого щитка пластик варіюється в залежності від кількості модулів і особливостей проєкту електромережі.

Щиток на лічильник світла пластиковий часто комплектується прозорими або матовими дверцятами, пломбувальним отвором і нішами під DIN-рейки. Один модуль стандарту DIN має ширину 18 мм. Це дозволяє розміщувати автомати, ПЗВ і реле у щитках від 4 до 48 модулів. Переваги таких виробів — зручність експлуатації, естетичний вигляд і доступна вартість. Завдяки легкій вазі пластиковий щиток для лічильника не навантажує поверхню і швидко монтується.

Монтажні відмінності: щиток пластиковий накладний і вбудований

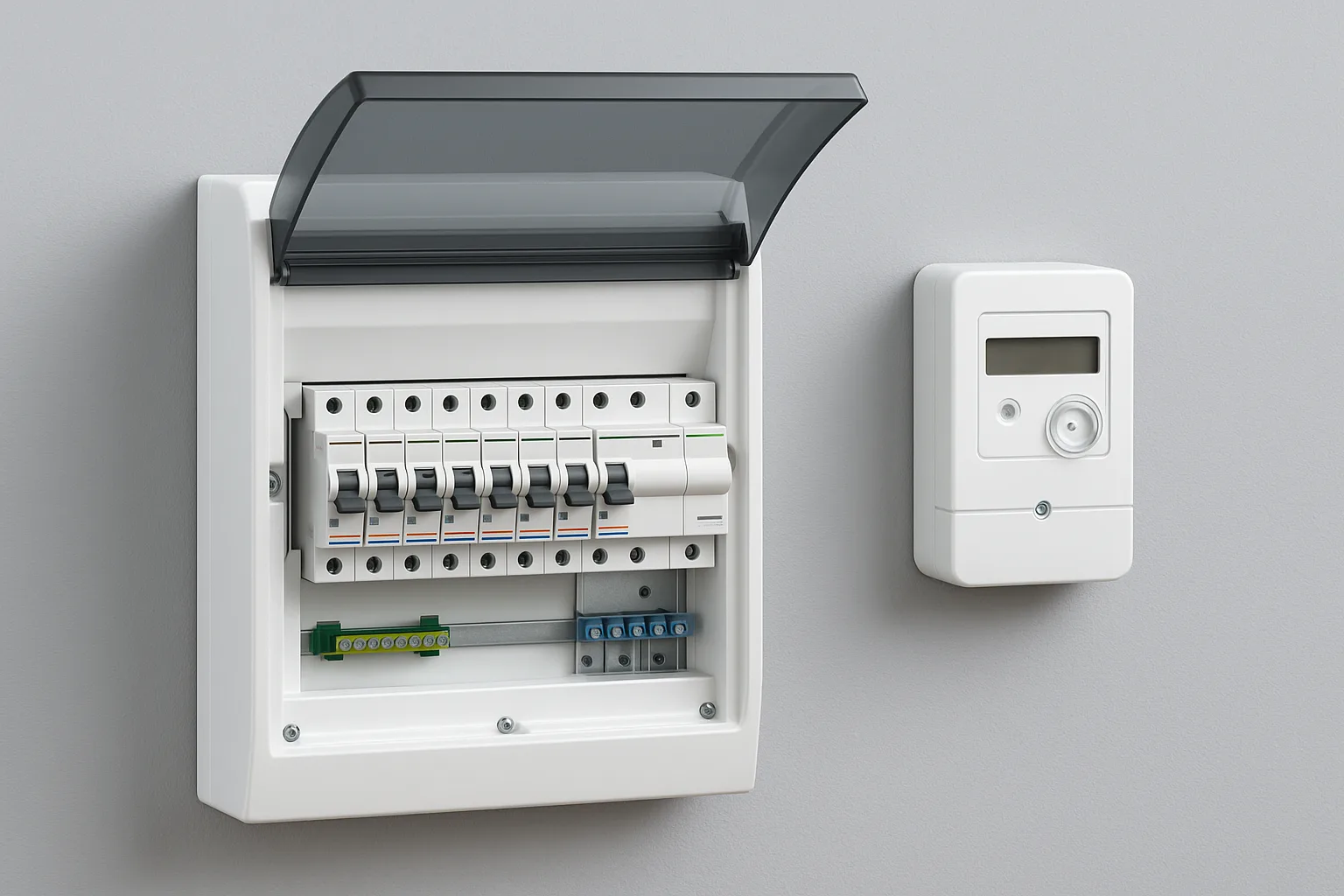

Щиток пластиковий накладний встановлюється на поверхню стіни без потреби вирізати нішу. Це зручно для приміщень із завершеним ремонтом, підвалів, гаражів або технічних кімнат, де головним є функціональність. Щиток пластиковий вбудований вмонтовується в спеціально підготовлену нішу — він виглядає акуратно та мінімалістично в інтер’єрі. Монтаж вбудованої моделі потребує точного проєктування та часу.

Незалежно від типу корпусу, важливо передбачити вентиляцію, щоб уникнути перегріву автоматів. Обов’язковим є підключення заземлювальної шини PE до системи захисного заземлення будівлі згідно з вимогами ПУЕ.

Часті запитання

Який тип монтажу щитка обрати — щиток пластиковий вбудований чи накладний?
Накладний щиток зручно монтується після ремонту або в технічному приміщенні. Вбудований — ідеальний для житлових зон і комерційних приміщень з відкритим доступом до електрощитка.

Як визначити потрібний розмір розподільчого щитка пластик?
Розмір залежить від кількості модулів (1 модуль = 18 мм DIN) і типу обладнання. Враховуйте також запас під майбутнє розширення мережі.

Як купити щиток пластик і на що звернути увагу?
Уважно перевіряйте тип монтажу, IP-захист, матеріал корпусу, комплектацію (DIN-рейки, PE-шина, дверцята), відповідність стандартам ДСТУ/EN і погодження з ОСР, якщо передбачене розміщення лічильника.

Як підібрати щиток пластиковий для лічильника: основні критерії

Щиток для лічильника світла має відповідати вимогам енергопостачальної компанії та бути погодженим з ОСР до монтажу. Лічильник встановлює та пломбує лише уповноважений представник ОСР.

Щоб купити щиток пластик для обліку, зверніть увагу на такі параметри:

• Тип монтажу (накладний або вбудований)

• Кількість модулів (від 4 до 48) — врахуйте запас місця

• Отвори для пломбування, місце під автомат захисту

• Наявність PE-шини та вентиляції

• Матеріал — негорючий пластик, клас захисту IP не нижче 30

Приклад щитка з каталогу Lina

Один із рекомендованих варіантів — Schneider Electric Easy9 на 36 модулів. Це накладний щиток із прозорими дверцятами, рівнем захисту IP40, DIN-рейками, PE-шиною та комплектом для монтажу. Підійде для квартир, офісів, комерційних об'єктів середньої потужності. Має сертифікати відповідності та підтримує встановлення лічильника за узгодженням з ОСР. Придбати цей та інші моделі можна за посиланням:
👉 Каталог пластикових щитків LINA

Коментар експерта Lina

Андрій К., технічний консультант Lina:
«У 80% випадків до нас звертаються клієнти з неправильним підбором щитка — або не вистачає модулів, або не враховане заземлення. Наші фахівці завжди радять: закладайте мінімум 25% запасу по модулях і не економте на матеріалі. Для приватного сектора краще використовувати щитки з IP від 40 і вище, із вбудованою PE-шиною та DIN-рейками. Це і безпека, і зручність в експлуатації».

Практичні поради щодо вибору щитка для конкретного об'єкта

У квартирах зазвичай обирають щитки на 12–16 модулів, у будинках — 24–36, а для офісу чи магазину краще використовувати модульні корпуси з можливістю масштабування. Перед придбанням:

• Оцініть кількість пристроїв, що плануються до підключення

• Врахуйте резерв місця

• Перевірте сертифікацію: CE, ДСТУ, відповідність EN

• Не ігноруйте заземлення та вентиляцію

Підсумки: як обрати правильний пластиковий щиток

Щиток пластиковий — це не просто коробка, а центр керування вашою мережею. Його вибір має базуватись на технічному проєкті, узгодженні з ОСР (при встановленні лічильника), нормативній базі (ДСТУ EN 62208) і здоровому запасі модулів. Купити щиток пластик варто у перевіреного постачальника з професійною підтримкою. У Lina ви отримаєте не тільки корпус, а й консультацію, монтажні аксесуари та гарантію.
