Кабель для сонячних панелей — як вибрати правильно

Кабель для сонячних панелей: як вибрати, який краще, які бувають і чому це критично важливо

Підключення сонячних панелей потребує не лише якісного обладнання, а й правильного вибору кабелів, які забезпечують надійність та ефективність роботи всієї системи. Неправильний вибір може призвести до зниження генерації, втрат енергії або навіть до пожежонебезпечних ситуацій. У цьому матеріалі розглянуто основні типи кабелів для сонячних панелей, їх характеристики, нормативи, приклади застосування та фінансові аргументи на користь якісного вибору.

Основні типи кабелів для сонячних панелей

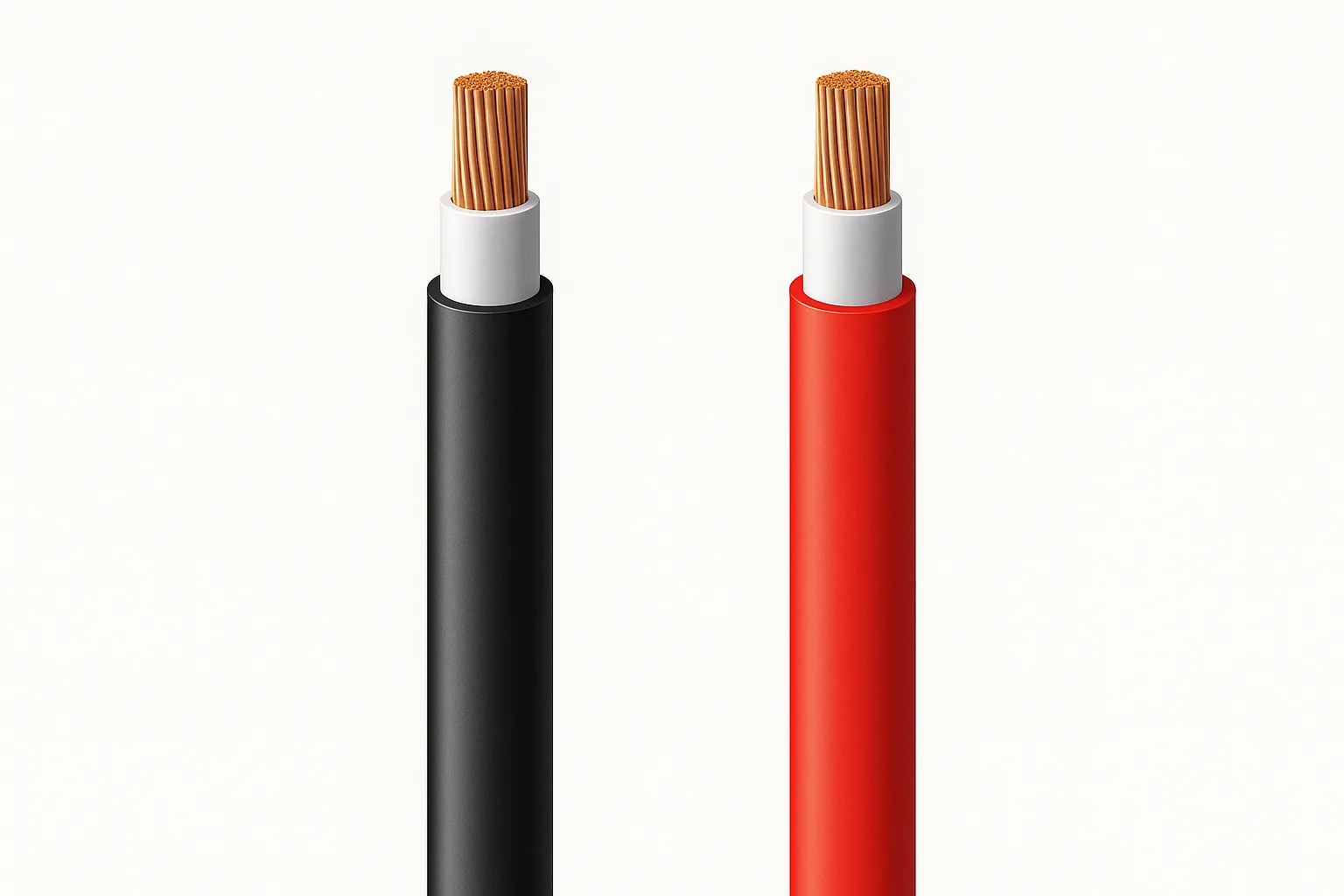

Сонячний кабель, або PV‑кабель, призначений для з'єднання фотоелектричних модулів між собою та з інвертором. Найбільш популярні моделі — це H1Z2Z2‑K кабель і PV1‑F кабель. Обидва мають підвищену термостійкість, захист від вологи та УФ-випромінювання, але H1Z2Z2-K вважається сучаснішим і відповідає європейському стандарту EN 50618.

Кабелі H1Z2Z2‑K мають експлуатаційний температурний діапазон від –40 °C до +90 °C, розраховані на термін служби понад 25 років, і витримують високі механічні та кліматичні навантаження. Саме такі варіанти рекомендовано використовувати для довговічних сонячних систем.

Ознайомитися з асортиментом та купити кабель для сонячних панелей можна на сайті LINA.

Як вибрати правильний переріз кабелю

Вибір перерізу напряму впливає на втрати напруги. Для більшості побутових і комерційних систем зазвичай використовуються кабелі 4 мм² або 6 мм² — залежно від довжини кабельної траси та сили струму.

Рекомендовані втрати напруги не повинні перевищувати 2–3 %. Наприклад, для траси довжиною 25 м з навантаженням 20 А найчастіше обирають кабель 6 мм². Для коротких підключень між панелями може вистачити 4 мм².

Приклад: При втраті лише 1% потужності на кабелі для 10 кВт системи втрачається ≈100 кВт·год щороку, що дорівнює близько 2000 грн недоотриманого доходу при актуальному тарифі. За 25 років це 50 000 грн, які можна зекономити просто правильно підібравши переріз кабелю.

Стандарти, технічні характеристики та монтажні умови

Якісний кабель для сонячних панелей повинен відповідати наступним вимогам:

• Подвійна ізоляція (для безпеки та довговічності)

• Матеріал LSOH (низький дим, відсутність галогенів)

• Клас захисту AD8 Dca (для прокладки на відкритому повітрі)

• Стійкість до УФ, вологи, перепадів температур

• Сертифікація: EN 50618, IEC 62930, CE, TÜV, ДСТУ

При монтажі обов’язково враховуйте, де буде прокладено кабель — у трубі, відкрито на даху, під землею. Також важливо враховувати спосіб з’єднання — найкраще використовувати сертифіковані MC4-конектори з IP67-захистом.

Часті питання щодо кабелів для сонячних панелей

Чи можна використовувати звичайний електричний кабель?
Ні. Він не витримує УФ-випромінювання, вологи та перепадів температур. Це не лише ризик виходу з ладу, а й загроза пожежі.

Який термін служби PV-кабелю?
До 25 років за умов правильного монтажу та регулярного огляду.

Як часто перевіряти стан кабелю?
Рекомендується щорічно — візуально та за допомогою мультиметра, особливо після зимового чи буревійного сезону.

Який кабель найкращий?
Для більшості монтажів — H1Z2Z2‑K. Це надійний варіант, який відповідає сучасним стандартам і безпечний навіть для складних погодних умов.

Що таке AWG і mm², і що краще?
AWG — американська система маркування, mm² — метрична. Для українського ринку краще використовувати mm² — це зрозуміліше і точніше.

Практичні рекомендації від експерта з монтажу

• Завжди прораховуйте довжину траси та струм, щоб підібрати оптимальний переріз.

• Не економте на якості кабелю — це впливає на продуктивність і безпеку.

• Для зовнішнього монтажу обирайте кабелі з УФ- та вологозахистом (AD8, LSOH).

• Прокладайте кабелі з урахуванням температурного розширення — залишайте запас довжини.

• Використовуйте лише надійні конектори (MC4) та уникайте скруток або відкритих з'єднань.

У каталозі кабелів для сонячних панелей на lina.com.ua представлені сертифіковані моделі, що відповідають стандартам EN 50618 і IEC 62930. Команда LINA допоможе підібрати правильний кабель з урахуванням потужності, умов монтажу та бюджету проєкту.
