Name: Проміжне реле 24 В AC 4CO 5 А Schneider Electric RXM4AB2B7
Brand: Schneider Electric
SKU: 00145278
Price: 402.48 UAH
Availability: InStock

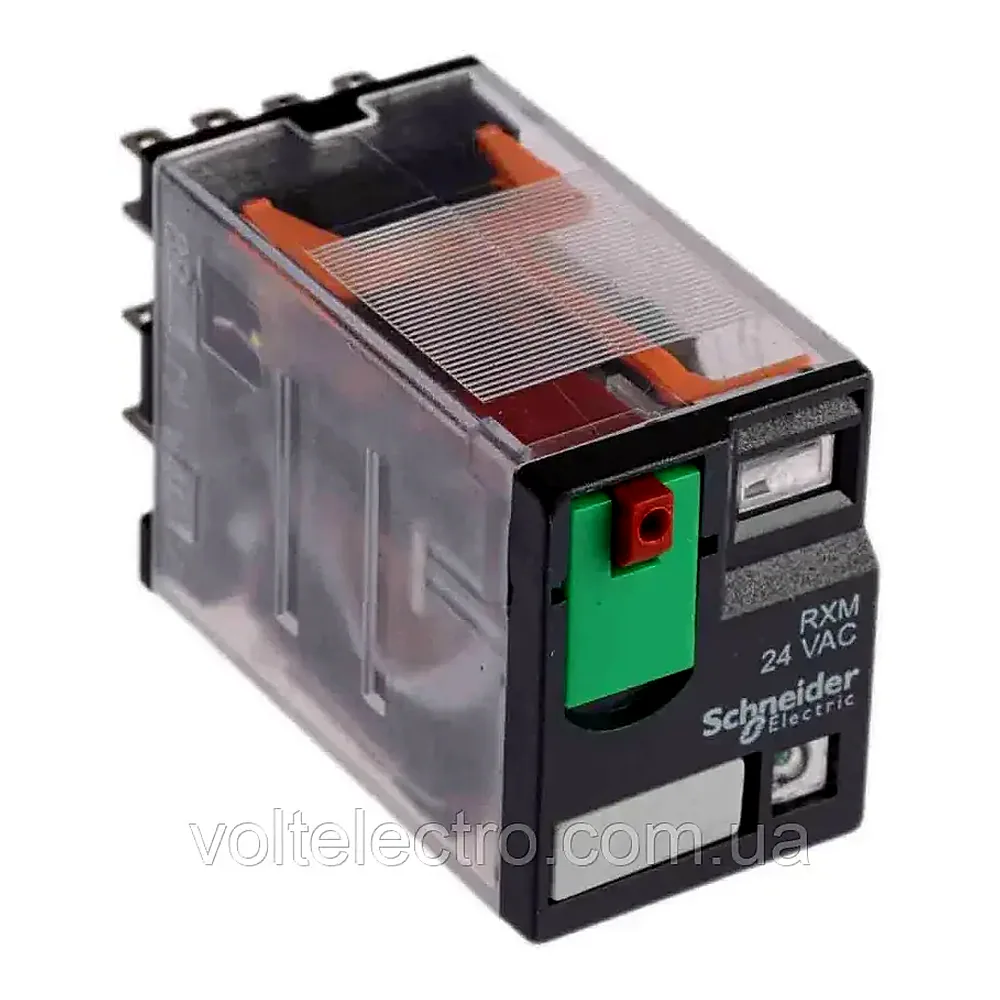

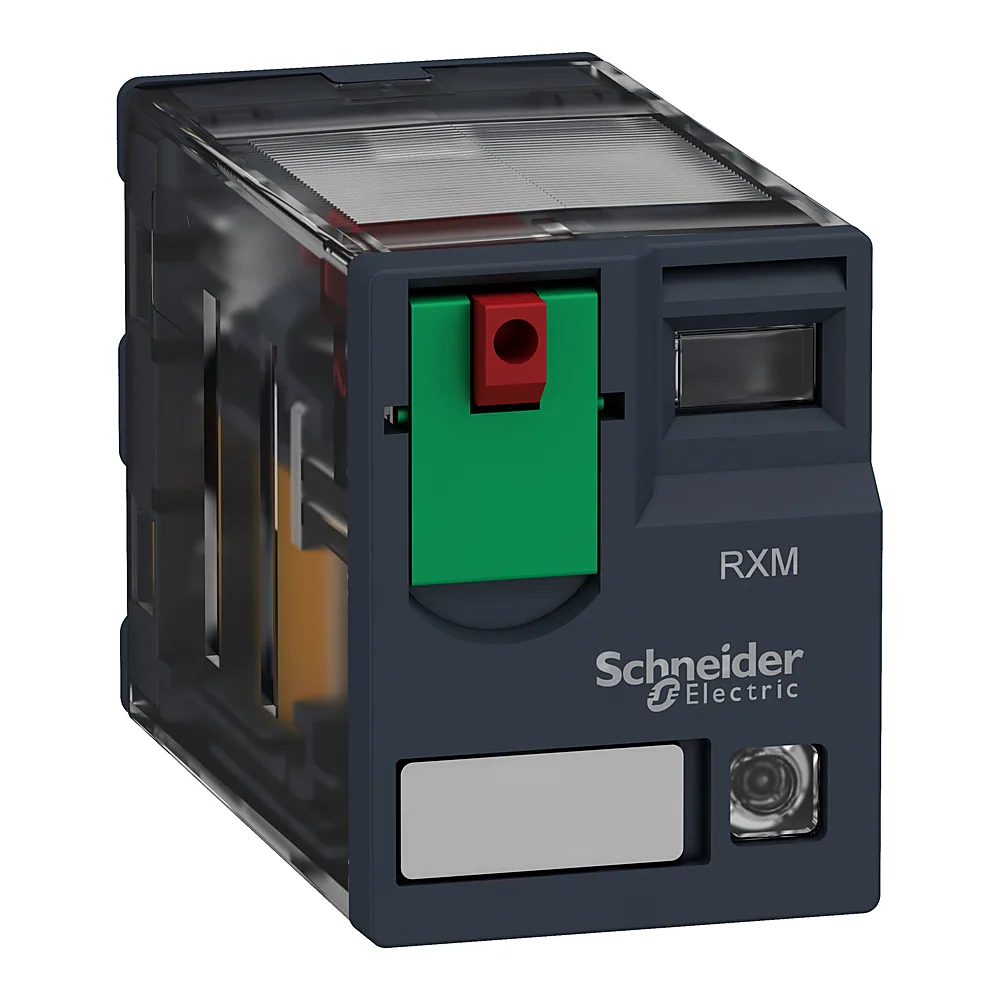

Проміжне реле 24 В AC 4CO 5 А Schneider Electric RXM4AB2B7

Фото ілюстративне — вигляд товару може відрізнятися.

402⁴⁸ ₴шт

Купити

Порівняти

Під замовлення 18 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог серії RELAYS · 20,5 МБ

Основні характеристики

Код товару: 145278
Виробник: Schneider Electric
Артикул: RXM4AB2B7
Тип виробу: Проміжне реле
Проміжне реле(39)
Реле
Серія: RELAYS
Номінальний струм: 5 А
5 А(4)
6 А(5)
8 А(6)
10 А(9)
12 А(8)
15 А(4)
16 А(2)
Номінальний робочий струм: 3 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК; 3 А на 250 В (AC) нормально закритий відповідно до МЕК; 6 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 6 А на 250 В (AC) нормально відкритий відповідно до МЕК; 6 А на 277 В (AC) відповідно до UL; 8 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL
Номінальна напруга: 19,2...26,4 В змінний струм
9,6...13,2 В ПОСТІЙНИЙ СТРУМ
19,2...26,4 В змінний струм
Ступінь захисту: IP40
Кількість та вид контактів: 4CO
1CO(7)
2CO(16)
3CO(7)
4CO(9)
Матеріал контактів: AgNi

Усі характеристики

Код	00145278
Виробник	Schneider Electric
Артикул виробника	RXM4AB2B7
Серія	RELAYS
Висота	82,8 мм
Вібростійкість	3 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів в операції; 5 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів не в операції
Глибина	80,35 мм
Діапазон робочих температур	-40...+55 °C
Електрична зносостійкість	100 000 циклів
Електрична міцність ізоляції	1300 В змінний струм між контактами з мікро вимкнення ізоляція; 2000 В змінний струм між котушкою і контактом з базова ізоляція ізоляція; 2000 В змінний струм між полюсами з базова ізоляція ізоляція
Імпульсна витримувальна напруга Uimp	2,5 кВ
Інтегральний час	20 мс
Кількість та вид контактів	4CO
Коефіцієнт використання	20%
Країна виробництва	Китай
Максимальна комутаційна здатність	1500 ВА/168 Вт
Максимальна напруга комутації	250 В відповідно до МЕК
Матеріал контактів	AgNi
Механічна зносостійкість	10 000 000 циклів
Мінімальна комутаційна здатність	170 мВт на 10 мА, 17 В
Напруга відпускання	>= 0,15 Uc
Напруга ізоляції	250 В
Номінальна напруга	19,2...26,4 В змінний струм
Номінальний робочий струм	3 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК; 3 А на 250 В (AC) нормально закритий відповідно до МЕК; 6 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 6 А на 250 В (AC) нормально відкритий відповідно до МЕК; 6 А на 277 В (AC) відповідно до UL; 8 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL
Номінальний струм	5 А
Опір котушки управління, Ом ±10%	180 Ом на 20 °C +/- 15 %
Показники надійності	B10d = 100000
Потужність споживання котушки керування	1,2 В·А на 60 Гц
Робоче положення	Довільне
Світлодіодний індикатор стану	Так
Сертифікація	CE; CSA; GOST; IECEE CB Scheme; Lloyd's; UL
Струм навантаження	6 А на 250 В змінний струм; 6 А на 28 В ПОСТІЙНИЙ СТРУМ
Ступінь забруднення	2
Ступінь захисту	IP40
Сумісність	RXM
Температура зберігання	-40...+85 °C
Тип керування	Кнопка перевірки з можливістю блокування
Тип контакту та з'єднання	4CO
Ударостійкість	10 gn для в дії; 30 gn для не працює
Форма контактів	Плоский
Час замикання і розмикання	20 мс
Частота комутацій (Увімк-Вимк/год)	<= 1200 циклів/год під навантаженням; <= 18000 циклів/год Холостий хід
Вага	0,037 кг

Опис

Проміжне реле Schneider Electric RXM4AB2B7 на 24 В змінного струму з чотирма перемикаючими контактами (4 C/O) розраховане на номінальний струм до 6 А. Воно вмикається в роз'єм на плоский цоколь і має світлову індикацію - це спрощує візуальну діагностику в шафі.

Переваги

Чотири перемикаючі контакти - одна ланка замінює два двоконтактних реле, заощаджуючи місце на DIN-рейці.
Матеріал контактів AgNi - сплав срібло-нікель стійкий до дугоутворення при комутації індуктивного навантаження.
Вбудований індикатор - світлодіод показує, чи подана напруга на котушку; це знімає половину питань під час пошуку несправності.
Клас захисту IP40 - реле можна встановлювати в щити, де немає бризок і пилу.

Де застосовується

У побутових щитах - для комутації освітлення, насосів, вентиляції через контактор або пускач.
На об'єктах - у системах автоматизації (PLC), контролю доступу, керування ліфтами та конвеєрами.

Технічні особливості

Реле серії RXM розраховане на напругу котушки 24 В AC, 50 Гц. Контакти здатні комутувати до 6 А при активному навантаженні. Тип контактів - 4 C/O (чотири перемикаючі групи). Монтаж - на плоский цоколь (під роз'єм), тому перед покупкою перевірте наявність відповідної колодки (наприклад, RXZE2S114M). Типова помилка при підборі: плутають напругу котушки - беруть 24 В постійного струму замість змінного, і реле не спрацьовує. Зверніть увагу: частота мережі - 50 Гц, на 60 Гц працюватиме зі зниженим запасом за напругою.
