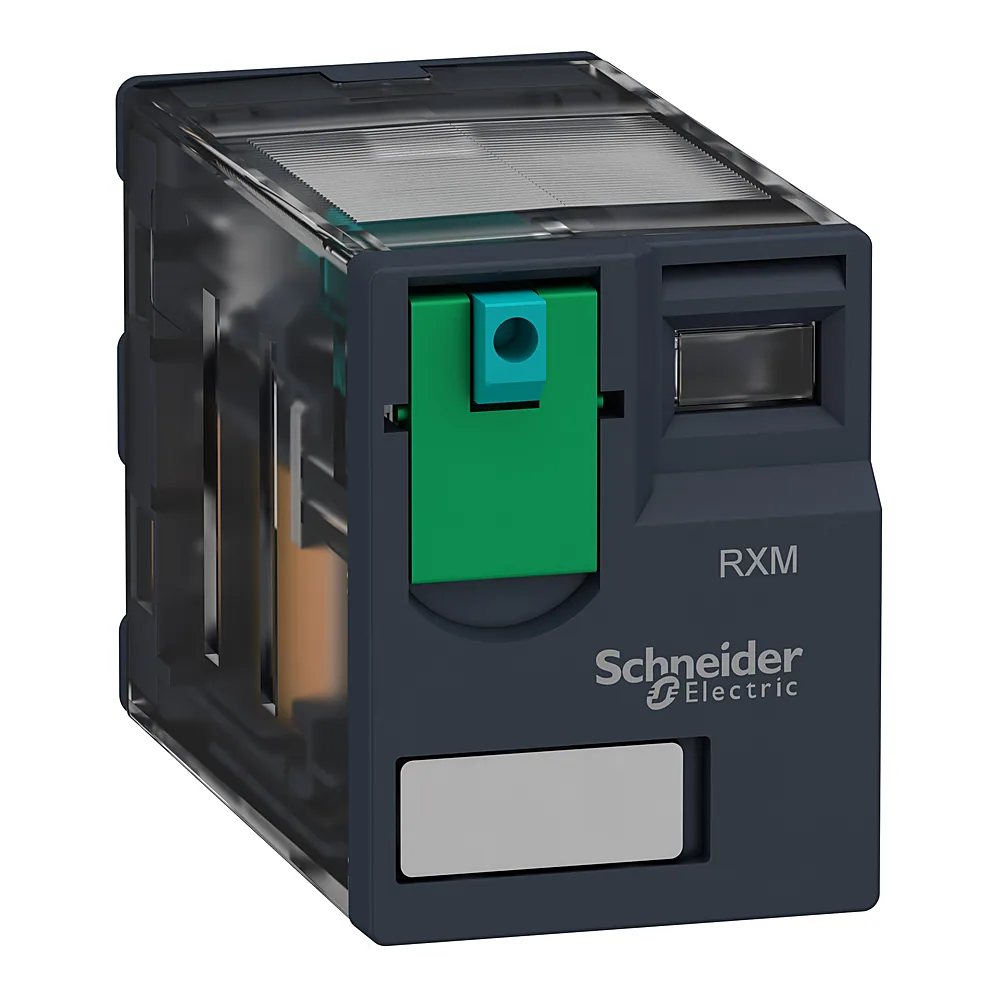

Name: Проміжне реле 12 В DC 4CO 5 А Schneider Electric RXM4AB1JD
Brand: Schneider Electric
SKU: 00154001
Price: 346.95 UAH
Availability: PreOrder

Проміжне реле 12 В DC 4CO 5 А Schneider Electric RXM4AB1JD

Фото ілюстративне — вигляд товару може відрізнятися.

346⁹⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог серії RELAYS · 20,5 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 154001
Виробник: Schneider Electric
Артикул: RXM4AB1JD
Тип виробу: Проміжне реле
Проміжне реле(39)
Реле
Серія: RELAYS
Номінальний струм: 5 А
5 А(4)
6 А(5)
8 А(6)
10 А(9)
12 А(8)
15 А(4)
16 А(2)
Номінальний робочий струм: 3 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК; 3 А на 250 В (AC) нормально закритий відповідно до МЕК; 6 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 6 А на 250 В (AC) нормально відкритий відповідно до МЕК; 6 А на 277 В (AC) відповідно до UL; 8 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL
Номінальна напруга: 9,6...13,2 В ПОСТІЙНИЙ СТРУМ
9,6...13,2 В ПОСТІЙНИЙ СТРУМ
19,2...26,4 В змінний струм
Ступінь захисту: IP40
Кількість та вид контактів: 4CO
1CO(7)
2CO(16)
3CO(7)
4CO(9)
Матеріал контактів: AgNi

Усі характеристики

Код	00154001
Виробник	Schneider Electric
Артикул виробника	RXM4AB1JD
Серія	RELAYS
Висота	79 мм
Вібростійкість	3 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів в операції; 5 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів не в операції
Глибина	78,45 мм
Діапазон робочих температур	-40...+55 °C
Електрична зносостійкість	100 000 циклів
Електрична міцність ізоляції	1300 В змінний струм між контактами з мікро вимкнення ізоляція; 2000 В змінний струм між котушкою і контактом з базова ізоляція ізоляція; 2000 В змінний струм між полюсами з базова ізоляція ізоляція
Імпульсна витримувальна напруга Uimp	2,5 кВ
Інтегральний час	20 мс
Кількість та вид контактів	4CO
Коефіцієнт використання	20%
Країна виробництва	Китай
Максимальна комутаційна здатність	1500 ВА/168 Вт
Максимальна напруга комутації	250 В відповідно до МЕК
Матеріал контактів	AgNi
Механічна зносостійкість	10 000 000 циклів
Мінімальна комутаційна здатність	170 мВт на 10 мА, 17 В
Напруга відпускання	>= 0,1 Uc
Напруга ізоляції	250 В
Номінальна напруга	9,6...13,2 В ПОСТІЙНИЙ СТРУМ
Номінальний робочий струм	3 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК; 3 А на 250 В (AC) нормально закритий відповідно до МЕК; 6 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 6 А на 250 В (AC) нормально відкритий відповідно до МЕК; 6 А на 277 В (AC) відповідно до UL; 8 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL
Номінальний струм	5 А
Опір котушки управління, Ом ±10%	160 Ом на 20 °C +/- 10 %
Показники надійності	B10d = 100000
Потужність споживання котушки керування	0,9 Вт
Робоче положення	Довільне
Світлодіодний індикатор стану	Ні
Сертифікація	CE; CSA; GOST; IECEE CB Scheme; Lloyd's; UL
Струм навантаження	6 А на 250 В змінний струм; 6 А на 28 В ПОСТІЙНИЙ СТРУМ
Ступінь забруднення	2
Ступінь захисту	IP40
Сумісність	RXM
Температура зберігання	-40...+85 °C
Тип керування	Кнопка перевірки з можливістю блокування
Тип контакту та з'єднання	4CO
Ударостійкість	10 gn для в дії; 30 gn для не працює
Форма контактів	Плоский
Час замикання і розмикання	20 мс
Частота комутацій (Увімк-Вимк/год)	<= 1200 циклів/год під навантаженням; <= 18000 циклів/год Холостий хід
Вага	0,037 кг

Опис

Реле Schneider Electric 12V DC 4CO 5A RXM4AB1JD - проміжне реле на колодку з чотирма перемикаючими контактами. Розраховане на напругу котушки 12 В постійного струму та комутацію навантажень до 5 А. Завдяки компактному корпусу і стандартному сокету воно легко монтується в шафі.

Переваги

4 перемикаючі контакти (4CO) - дозволяють комутувати чотири незалежні кола одним сигналом, економлячи місце в шафі та зменшуючи кількість компонентів.
Контакти зі сплаву срібло-нікель (AgNi) - стійкі до зварювання, забезпечують стабільний контакт при малих струмах і тривалий ресурс.
Тестова кнопка - дає змогу вручну перевірити спрацювання реле без подачі напруги, що зручно під час пусконалагодження.
Плоский цоколь - стандартний роз'єм для швидкої заміни реле без демонтажу проводки: достатньо витягнути старе і вставити нове.

Де застосовується

У системах автоматизації будівель для керування освітленням, вентиляцією, насосами.
У промислових контролерах та релейних логіках для гальванічної розв'язки ланцюгів керування.
У щитах обліку та розподілу як проміжне реле для комутації навантажень до 5 А.

Технічні особливості

Реле виконане в корпусі для встановлення в колодку (сокет) із плоскими виводами. Напруга котушки - 12 В постійного струму, струм контактів - 5 А. Контактна група 4C/O (4 перемикаючі). Матеріал контактів - AgNi. У серії RXM доступні різні варіанти напруг і кількості контактів, що спрощує уніфікацію на об'єкті. Зверніть увагу: для монтажу знадобиться відповідний сокет (наприклад, RXZE2S114M). Типовою помилкою є вибір реле без урахування типу навантаження - індуктивне чи ємнісне може потребувати додаткового захисту контактів.
