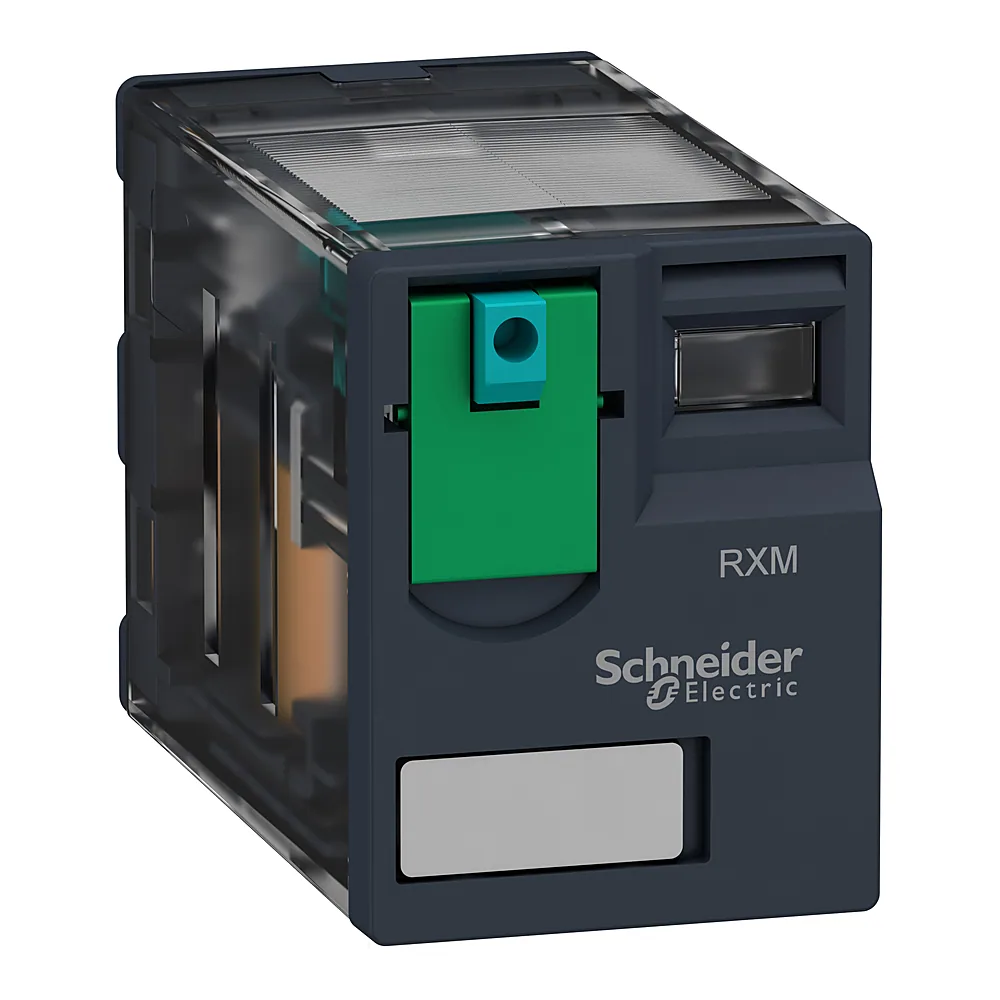

Реле мініатюрне 3CO 12 В DC Schneider Electric RXM3AB1JD

Name: Реле мініатюрне 3CO 12 В DC Schneider Electric RXM3AB1JD
Brand: Schneider Electric
SKU: 00262084
Price: 346.95 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

346⁹⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог серії RELAYS · 20,5 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 262084
Виробник: Schneider Electric
Артикул: RXM3AB1JD
Тип виробу: Реле
Проміжне реле(39)
Реле
Серія: RELAYS
Номінальний струм: 10 А
3 А
5 А(9)
6 А(15)
8 А(7)
10 А(17)
12 А(11)
15 А(4)
16 А(2)
30 А
Номінальний робочий струм: 10 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 10 А на 250 В (AC) нормально відкритий відповідно до МЕК; 5 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК; 5 А на 250 В (AC) нормально закритий відповідно до МЕК; 10 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL; 10 А на 277 В (AC) відповідно до UL
Ступінь захисту: IP40
Діапазон номінальної робочої напруги: 9,6...13,2 В ПОСТІЙНИЙ СТРУМ
Кількість та вид контактів: 3CO
Матеріал контактів: AgNi
Напруга схеми керування: 12 В DC

Усі характеристики

Код	00262084
Виробник	Schneider Electric
Артикул виробника	RXM3AB1JD
Серія	RELAYS
Висота	79 мм
Вібростійкість	3 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів в операції; 5 gn, амплітуда= +/- 1 мм (f = 10...150 Гц) 5 циклів не в операції
Глибина	78,45 мм
Діапазон номінальної робочої напруги	9,6...13,2 В ПОСТІЙНИЙ СТРУМ
Діапазон робочих температур	-40...+55 °C
Електрична зносостійкість	100 000 циклів
Електрична міцність ізоляції	1300 В змінний струм між контактами з мікро вимкнення ізоляція; 2000 В змінний струм між котушкою і контактом; 2000 В змінний струм між полюсами
Імпульсна витримувальна напруга Uimp	4 кВ
Інтегральний час	20 мс
Кількість та вид контактів	3CO
Коефіцієнт використання	20%
Країна виробництва	Китай
Максимальна комутаційна здатність	2500 ВА/280 Вт
Максимальна напруга комутації	250 В відповідно до МЕК
Максимальний струм у сталому режимі	6,7 А
Матеріал контактів	AgNi
Механічна зносостійкість	10 000 000 циклів
Мінімальна комутаційна здатність	170 мВт на 10 мА, 17 В
Напруга відпускання	>= 0,1 Uc
Напруга ізоляції	250 В
Напруга схеми керування	12 В DC
Номінальний робочий струм	10 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально відкритий відповідно до МЕК; 10 А на 250 В (AC) нормально відкритий відповідно до МЕК; 5 А на 28 В (ПОСТІЙНИЙ СТРУМ) нормально закритий відповідно до МЕК; 5 А на 250 В (AC) нормально закритий відповідно до МЕК; 10 А на 30 В (ПОСТІЙНИЙ СТРУМ) відповідно до UL; 10 А на 277 В (AC) відповідно до UL
Номінальний струм	10 А
Опір котушки управління, Ом ±10%	160 Ом на 20 °C +/- 10 %
Показники надійності	B10d = 100000
Потужність споживання котушки керування	0,9 Вт
Робоче положення	Довільне
Світлодіодний індикатор стану	Відсутній
Сертифікація	CE; CSA; GOST; IECEE CB Scheme; Lloyd's; UL
Струм навантаження	10 А на 250 В змінний струм; 10 А на 28 В ПОСТІЙНИЙ СТРУМ
Ступінь забруднення	2
Ступінь захисту	IP40
Сумісність	RXM
Температура зберігання	-40...+85 °C
Тип керування	Кнопка перевірки з можливістю блокування
Тип контакту та з'єднання	3CO
Ударостійкість	10 gn для в дії; 30 gn для не працює
Форма контактів	Плоский
Час замикання і розмикання	20 мс
Частота комутацій (Увімк-Вимк/год)	<= 1200 циклів/год під навантаженням; <= 18000 циклів/год Холостий хід
Вага	0,037 кг

Опис

Реле мініатюрне Schneider Electric RXM3AB1JD 3CO 12V DC - це проміжне реле на колодку з трьома перемикаючими контактами, розраховане на напругу котушки 12 В постійного струму. Модель підходить для комутації навантажень до 10 А і забезпечує стабільну роботу в широкому діапазоні температур.

Переваги

Механічний ресурс 10 млн циклів - реле витримує тривалу експлуатацію в системах автоматики, де потрібна часта комутація.
Електрична зносостійкість 100 000 циклів - при номінальному струмі контакти не втрачають властивостей після сотень тисяч вмикань.
Споживання котушки лише 10 мА - мінімальне навантаження на джерело живлення, що важливо для компактних шаф керування.
Робочий діапазон -40…+85 °C - реле працює як в опалюваних приміщеннях, так і в неопалюваних технічних зонах.
Ступінь захисту IP40 - захищене від проникнення інструменту та дротів, але потребує розміщення в щиті або корпусі.

Де застосовується

Побутові системи керування освітленням, вентиляцією, теплими підлогами - комутація через контролер або термостат.
Промислові шафи автоматики, станки, конвеєри - гальванічна розв'язка та підсилення сигналів низьковольтних датчиків.

Технічні особливості

Реле виконано в корпусі для монтажу на колодку (під роз'єм) - це пришвидшує заміну без відкручування дротів. Контактна група 3 перемикаючих (3CO) дозволяє комутувати три незалежні кола. Номінальний струм 10 А, напруга котушки 12 В постійного струму. Для правильної роботи слід враховувати, що споживаний струм котушки - лише 10 мА, тому при підключенні до PLC або контролера перевірте, чи достатньо вихідного струму модуля. Механічна зносостійкість - 10 000 000 циклів, електрична - 100 000 циклів. Виробник надає гарантію 18 місяців.

Комплектація

У комплекті саме реле. Колодка (роз'єм) замовляється окремо - зверніть увагу при проєктуванні шафи.

Чому в ЛІНА

Ми тримаємо на складі оригінальні реле Schneider Electric - артикул RXM3AB1JD. До товару надаємо документи для юридичних осіб (видаткова, рахунок, сертифікат). Відправляємо по Україні.
