| Код | 00266189 |

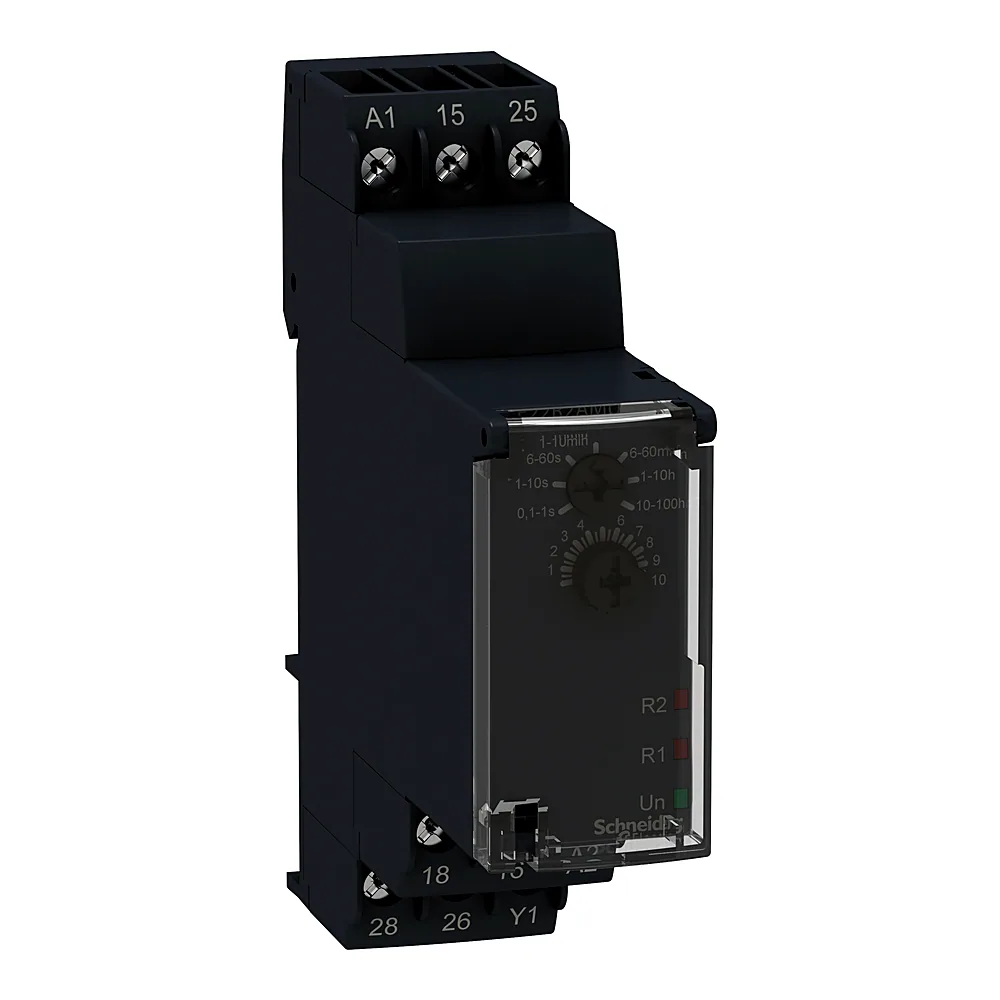

| Виробник | Schneider Electric |
| Артикул виробника | RE22R2AMU |
| Серія | Таймери |
| Вихідний струм | 8 А |
| Вібростійкість | 20 м/с² (f= 10...150 Гц) |
| Вплив напруги живлення | +/- 0,2 %/В |
| Діапазон витримки часу | 1...10 хв; 10...100 год; 1...10 с; 0,1...1 с; 6...60 с; 6...60 хв; 1...10 год |
| Діапазон робочих напруг AC | 0,85...1,1 Us |
| Діапазон робочих температур | -20...+60 °C |
| Електрична зносостійкість | 100 000 циклів |
| Електрична міцність ізоляції | 2,5 кВ |
| Імпульсна витримувальна напруга Uimp | 5 кВ |
| Інтегральний час | 120 мс після зняття напруги |
| Країна виробництва | Індонезія |
| Максимальна затримка зворотного зв'язку | 100 мс |
| Максимальна напруга комутації | 250 В |
| Максимальний струм перемикання | 8 мА |
| Матеріал корпусу | Самозатухаючий |
| Механічна зносостійкість | 10 000 000 циклів |
| Мінімальна тривалість імпульсу | 30 мс; 100 мс під навантаженням |
| Мінімальний струм перемикання | 10 мА |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | 35 мм DIN-рейка відповідно до МЕК 60715 |
| Напруга схеми керування | 24 В, 24...240 В |
| Номінальна напруга | 24...240 В AC, 24 В DC |
| Номінальний струм | 5 А |
| Опір ізоляції | 100 МОм |
| Повторюваність | +/- 0,5 % відповідно до МЕК 61812-1 |
| Показники надійності | MTTFd = 182,6 років; B10d = 170000 |
| Робоче положення | Будь-яке положення щодо нормальної вертикальної площини монтажу |
| Світлодіодний індикатор стану | Зелений СВІТЛОДІОД (миготіння) для триває відлік часу; Зелений СВІТЛОДІОД (постійний) для Живлення увімкнено; Жовтий СВІТЛОДІОД для реле увімкнено |
| Сертифікація | CCC; CE; CSA; cULus; EAC; GL; RCM |
| Споживана потужність | 0,7 В на 24 В ПОСТІЙНИЙ СТРУМ |
| Стійкість до коротких перерв живлення | 10 мс |
| Ступінь захисту | IP40 (корпус), IP20 (клемна колодка), IP40 (передня панель) |
| Температура зберігання | -30...+60 °C |
| Температурний дрейф | +/- 0,05 %/ °C |
| Тип виходу | Релейний |
| Тип дискретного виходу | Реле |
| Тип затискачів | Гвинтовий |
| Тип керування | Поворотна ручка Лицьова панель |
| Тип контакту та з'єднання | 2 перемикаючі контакти; 2 перемикаючі контакти синхронізований контакт; 2 C/O |
| Точність уставки часу | +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| Ударостійкість | 15 gn для 11 мс |
| Функції витримки часу | A, At; затримка увімкнення живлення |
| Частота | 50...60 Гц +/- 5 % |
| Ширина | 22,5 мм |
| Вага | 0,09 кг |
| Відносна вологість | 93 % (без конденсації) |
