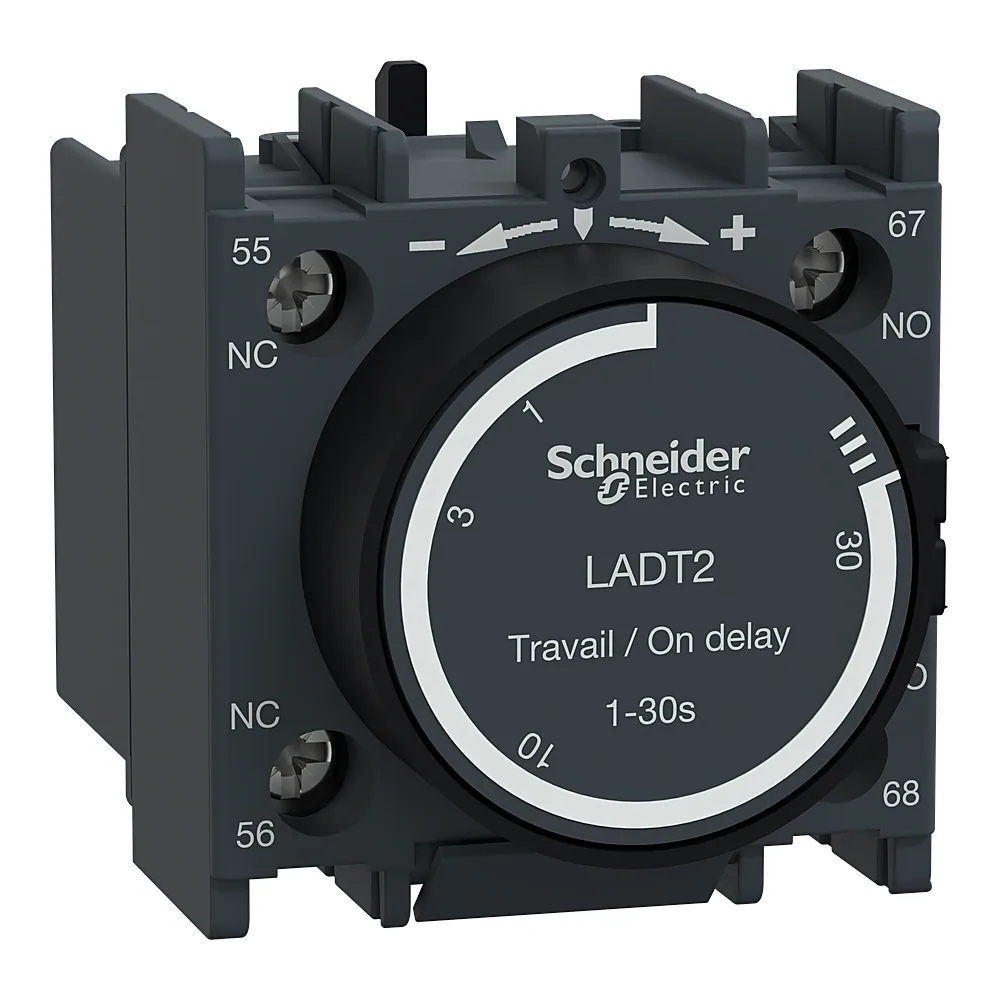

Модуль затримки часу на вмикання 0,1-30 с 1NO+1NC Schneider Electric LADT2

Name: Модуль затримки часу на вмикання 0,1-30 с 1NO+1NC Schneider Electric LADT2
Brand: Schneider Electric
SKU: 00103019
Price: 3204.24 UAH
Availability: InStock

Код товару:

3 204²⁴ ₴шт

Купити

Порівняти

Під замовлення 25 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 51,1 МБ

Основні характеристики

Код товару: 103019
Виробник: Schneider Electric
Артикул: LADT2
Тип виробу: Модуль
Модуль
Реле
Реле часу(31)
Серія: TESYS DECA
Ступінь захисту: IP20
Кількість та вид контактів: 1NO+1NC

Усі характеристики

Код	00103019
Виробник	Schneider Electric
Артикул виробника	LADT2
Серія	TESYS DECA
Виконання допоміжних контактів	Затримка в часі
Висота	48 мм
Глибина	61 мм
Діапазон витримки часу	1...30 с
Діапазон робочих температур	-40...+70 °C
Допустиме короткочасне навантаження	100 А на <60 °C 1 с; 120 А на <60 °C 500 мс; 140 А на <60 °C 100 мс
Захисна обробка	TH відповідно до МЕК 60068
Кількість та вид контактів	1NO+1NC
Колір	Темно-сірий
Країна виробництва	Франція
Макс. висота встановлення	3000 м
Механічна зносостійкість	5 мільйонів циклів
Мінімальна напруга перемикання	17 В
Мінімальний струм перемикання	5 мА
Місце встановлення	Передня частина
Момент затягування	1,7 Н·м
Напруга ізоляції	690 В
Номінальна вмикаюча здатність	140 А на <= 690 В змінний струм відповідно до МЕК 60947-5-1; 250 А на <= 690 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-5-1
Номінальна робоча напруга Ue	690 В AC
Номінальний робочий струм	6 А на 120 В AC-15; 1,04 А на 690 В AC-15; 0,55 А на 125 В DC-13; 0,1 А на 600 В DC-13
Опір ізоляції	> 10 МОм
Сертифікація	CCC; CSA; EAC; IECEE CB Scheme; UKCA; UL
Стійкість до впливів середовища	Нормальне середовище
Ступінь захисту	IP20
Сумісність	TeSys Deca CAD, TeSys Deca LC1D, TeSys F CR1F, TeSys F LC1F
Температура зберігання	-60...+80 °C
Тип затискачів	Гвинтовий
Тип захисту	GG запобіжник 10 А
Тип таймера	Затримка вимкнення
Умовний тепловий струм у відкритому виконанні	10 А
Час неперекриття контактів	1,5 мс
Ширина	44 мм

Опис

Модуль затримки часу Schneider Electric LADT2 - це приставка витримки часу для контакторів серії TeSys. Вона дозволяє налаштувати затримку від 0,1 до 30 секунд, що дає змогу керувати послідовністю роботи обладнання без додаткових контролерів. Контактна група 1NO+1NC забезпечує гнучкість у схемах автоматики.

Переваги

Регульований діапазон - від 0,1 до 30 с, точне налаштування під конкретний процес. Шкала з поділками дозволяє виставити потрібний час без секундоміра.
Сумісність з LC1D - модуль кріпиться безпосередньо на контактор, не потребує додаткових кронштейнів. Це економить місце в шафі та час монтажу.
Два типи контактів - один нормально відкритий (NO) і один нормально закритий (NC). Можна реалізувати як затримку на включення, так і на вимкнення, залежно від підключення.
Литий корпус - міцний, захищає внутрішні елементи від пилу та механічних пошкоджень. Розрахований на тривалу роботу в промислових умовах.

Де застосовується

У побутових щитах: керування вентиляцією з затримкою після вимкнення світла, автоматичне вимкнення освітлення сходів через заданий інтервал.
На об'єктах: захист компресорів від частих пусків, затримка запуску насосів після відновлення живлення, керування двигунами в автоматичних лініях.

Технічні особливості

Приставка LADT2 розрахована на монтаж на контактор Schneider LC1D. Встановлюється вона простяганням зверху - жодних гвинтів чи додаткових деталей не потрібно. Діапазон витримки: 0,1-30 секунд. Контакти мають номінальний струм 10 А при 220 В змінного струму. Корпус литий, ступінь захисту - IP20. Працює за температури від -20 до +60 °C. При монтажі зверніть увагу: неправильна полярність у схемі зі змінним струмом не критична, але при живленні постійним струмом необхідно дотримуватись маркування.
