| Код | 00210933 |
| Виробник | Schneider Electric |

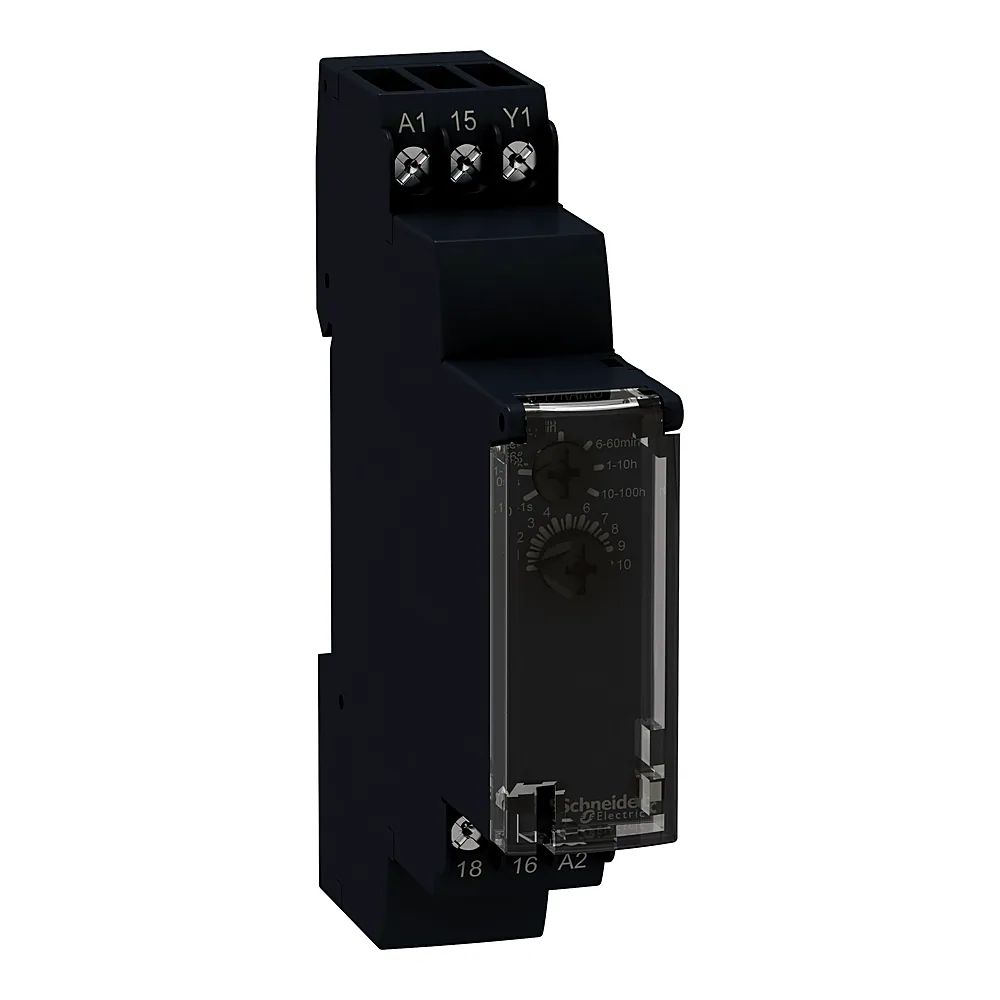

| Артикул виробника | RE17LCBM |
| Серія | Таймери |
| Виконання EMC | тест на стійкість до електростатичного розряду: рівень перевірки: 6 кВ (в контакті) рівень 3 відповідно до МЕК 61000-4-2; тест на стійкість до електростатичного розряду: рівень перевірки: 8 кВ (в повітрі) рівень 3 відповідно до МЕК 61000-4-2; Сприйнятливість до електромагнітних полів: рівень перевірки: 10 В/м (80 МГц - 1 ГГц) рівень 3 відповідно до МЕК 61000-4-3; тест на стійкість до ел.перехідних процесів/імпульсів: рівень перевірки: 1 кВ (ємнісний з'єднувальний затискач) рівень 3 відповідно до МЕК 61000-4-4; тест на стійкість до ел.перехідних процесів/імпульсів: рівень перевірки: 2 кВ (прямий) рівень 3 відповідно до МЕК 61000-4-4; 1,2/50 µs тест на стійкість до імпульсної перенапруги: рівень перевірки: 1 кВ (диференціальний режим) рівень 3 відповідно до МЕК 61000-4-5; 1,2/50 µs тест на стійкість до імпульсної перенапруги: рівень перевірки: 2 кВ (Загальний режим) рівень 3 відповідно до МЕК 61000-4-5; наведені радіочастотні збурення: рівень перевірки: 10 В (0,15...80 MГц) рівень 3 відповідно до МЕК 61000-4-6; тест на стійкість до перепадів та переривань напруги: рівень перевірки: 0 % (1 цикл) відповідно до МЕК 61000-4-11; тест на стійкість до перепадів та переривань напруги: рівень перевірки: 70 % (25/30 циклів) відповідно до МЕК 61000-4-11; наведені та випромінювані перешкоди: клас B відповідно до EN 55022 |
| Вібростійкість | 20 м/с² (f= 10...150 Гц) |
| Вплив напруги живлення | +/- 0,2 %/В |
| Вхідна напруга | 7 В |
| Діапазон витримки часу | 10...100 год; 6...60 с; 6...60 хв; 1...10 год; 1...10 с; 1...10 хв; 0,1...1 с |
| Діапазон робочих напруг AC | 0,85...1,1 Us |
| Діапазон робочих температур | -20...+60 °C |
| Електрична зносостійкість | 100 000 000 циклів |
| Електрична міцність ізоляції | 2,5 кВ 1 мА/1 хвилина 50 Гц відповідно до МЕК 61812-1 |
| Імпульсна витримувальна напруга Uimp | 5 кВ |
| Інтегральний час | 350 мс після зняття напруги постійно |
| Коефіцієнт зниження | 5 мА/ °C |
| Коефіцієнт навантаження | 100% |
| Країна виробництва | Індонезія |
| Максимальна затримка зворотного зв'язку | 100 мс |
| Максимальна напруга комутації | 250 В змінний струм |
| Максимальне падіння напруги | <4 В 3-провідний; <8 В 2-провідний |
| Максимальний вихідний струм | 20 А |
| Максимальний струм | 0,7 А |
| Максимальний струм витоку | 5 мА |
| Матеріал корпусу | Самозатухаючий |
| Мінімальна тривалість імпульсу | 0,05 s постійно |
| Мінімальний струм перемикання | 10 мА |
| Момент затягування | 0,6...1 Н·м |
| Монтажна опора | DIN-рейка |
| Номінальна відключаюча здатність при короткому замиканні | 0,5 А змінний струм відповідно до UL; 0,7 А змінний струм на 20 °C |
| Номінальна напруга | 24...240 В |
| Номінальний струм | 0,7 А |
| Опір ізоляції | 100 МОм |
| Повторюваність | +/- 0,5 % відповідно до МЕК 61812-1 |
| Показники надійності | MTTFd = 353,8 років; B10d = 320000 |
| Робоча частота перемикань | 10 Гц |
| Робоче положення | Будь-яке положення щодо нормальної вертикальної площини монтажу |
| Сертифікація | CE; 2004/108/EC; 2006/95/EC; IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; IEC 61812-1 |
| Споживана потужність | 0...3 В·А на 240 В змінний струм |
| Стійкість до коротких перерв живлення | 20 мс |
| Ступінь захисту | IP20 (клемна колодка), IP40 (корпус), IP50 (передня панель) |
| Сумісність | RE17 |
| Температура зберігання | -30...+60 °C |
| Температурний дрейф | +/- 0,05 %/ °C |
| Тип виходу | Напівпровідникових виходів |
| Тип дискретного виходу | Напівпровідниковий |
| Тип затискачів | Гвинтовий |
| Тип керування | Селекторний перемикач Лицьова панель |
| Точність уставки часу | +/- 10 % від повної шкали на 25 °C відповідно до МЕК 61812-1 |
| Ударостійкість | 15 gn для 11 мс |
| Функції витримки часу | C; вимкнення з затримкою |
| Частота | 50...60 Гц +/- 5 % |
| Ширина | 17,5 мм |
| Вага | 0,068 кг |
| Відносна вологість | 93 % (без конденсації) |
