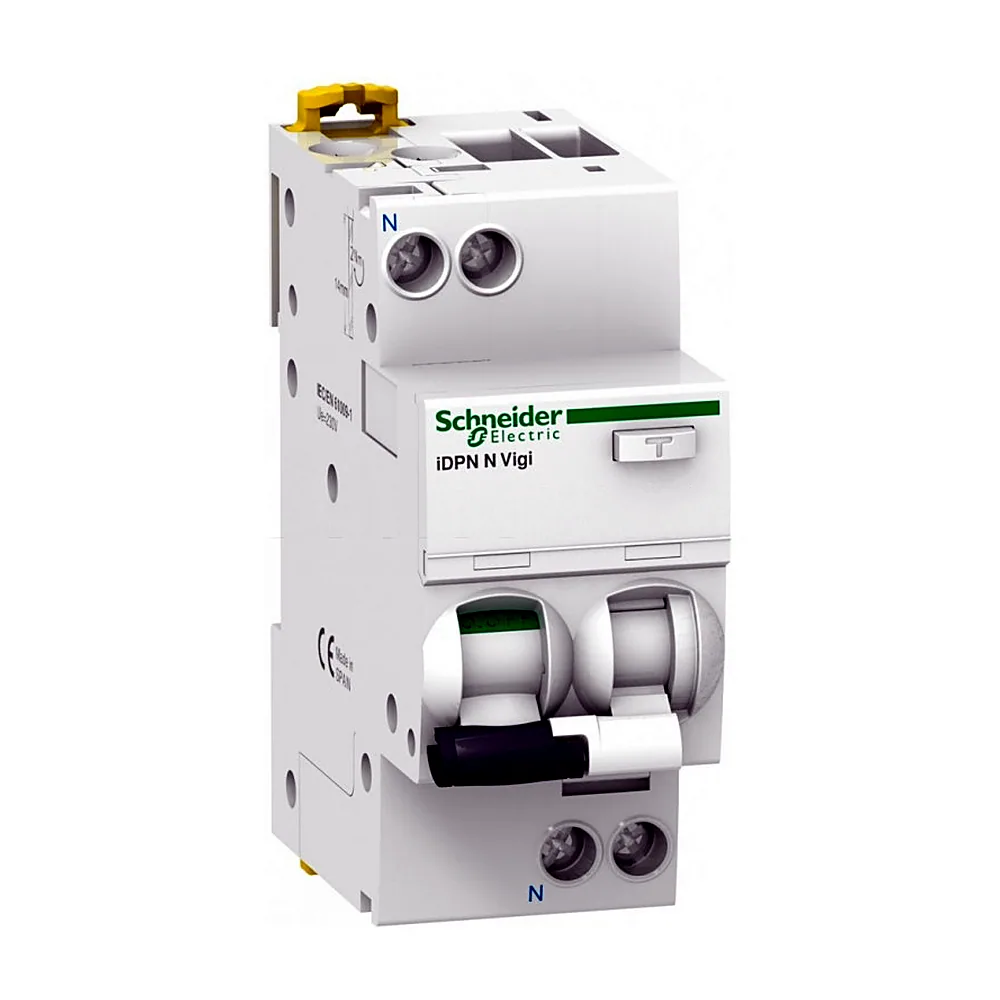

Диференційний автоматичний вимикач iDPN N VIGI 6КА 25 А B30M Schneider Electric A9D55625

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 116117
Виробник: Schneider Electric
Артикул: A9D55625
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 1P+N
1P+N(157)
2P(14)
3P
3P+N(41)
4P(24)
Характеристика спрацьовування: B
B
C
Номінальний струм: 25 А
4 А
6 А
10 А
16 А
20 А
25 А
Номінальна напруга: 220...240 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Номінальний струм витоку I Δn: 30 мА
10 мА(7)
30 мА(186)
100 мА(9)
300 мА(35)
Сумісність: iDPN
Тип за струмом витоку: AC
Тип А
AC

Усі характеристики

Код	00116117
Виробник	Schneider Electric
Артикул виробника	A9D55625
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-5...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	10 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	1
Кількість модулів Ш = 9 мм	4
Кількість полюсів	1P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	9 мм між фазою та нейтраллю
Межа магнітного відключення	3...5 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	УВІМК., ВИМК., відключення при несправності
Момент затягування	2 Н·м
Напруга ізоляції	400 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	6000 А
Номінальна напруга	220...240 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	25 А
Номінальний струм витоку I Δn	30 мА
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iDPN
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	AC
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50 Гц
Ширина	36 мм
Вага	125 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач iDPN N VIGI 6КА 25A B30M, A9D55625 від Schneider Electric - це компактний пристрій, який поєднує функції автомата та ПЗВ. Він захищає лінію від перевантажень, коротких замикань і витоку струму, що робить його готовим рішенням для одного споживача або групи.

Переваги

Комбінований захист - автомат диференційного струму (АВДС) замінює два окремі модулі, економлячи місце в щитку. Номінал 25 А, характеристика B, диференційний струм 30 мА.
Надійна серія Acti9 - максимальна відключаюча здатність 6 кА, механічна зносостійкість 20000 циклів, електрична - 10000 циклів. Ресурс - 20000 циклів.
Зручний монтаж - кріпиться на DIN-рейку, переріз проводу до 16 мм². Ширина 4 модулі (36 мм).
Робочі температури - від -5 до +60 °C, ступінь захисту IP20. Підходить для неопалюваних приміщень.
Висока імпульсна стійкість - категорія перенапруги 3, імпульсна напруга 4 кВ, ступінь забруднення 3. Це забезпечує стабільну роботу в умовах реальної мережі.

Де застосовується

Квартирні та будинкові щитки: захист розеткових груп, освітлення, окремих ліній.
Невеликі комерційні об'єкти: офіси, магазини, склади з невисоким навантаженням.

Технічні особливості

Автомат розрахований на напругу 230-240 В, категорія перенапруги 3. Тип AC - реагує на змінний витік. Характеристика відключення B підходить для ліній з активним навантаженням без пускових струмів. При монтажі важливо не переплутати фазу та нуль - на корпусі є маркування. Перетин проводу - від 1 до 16 мм², затягуйте з моментом, рекомендованим виробником. Номінальна імпульсна напруга 4 кВ, ступінь забруднення 3 - відповідає вимогам для стаціонарних установок.
