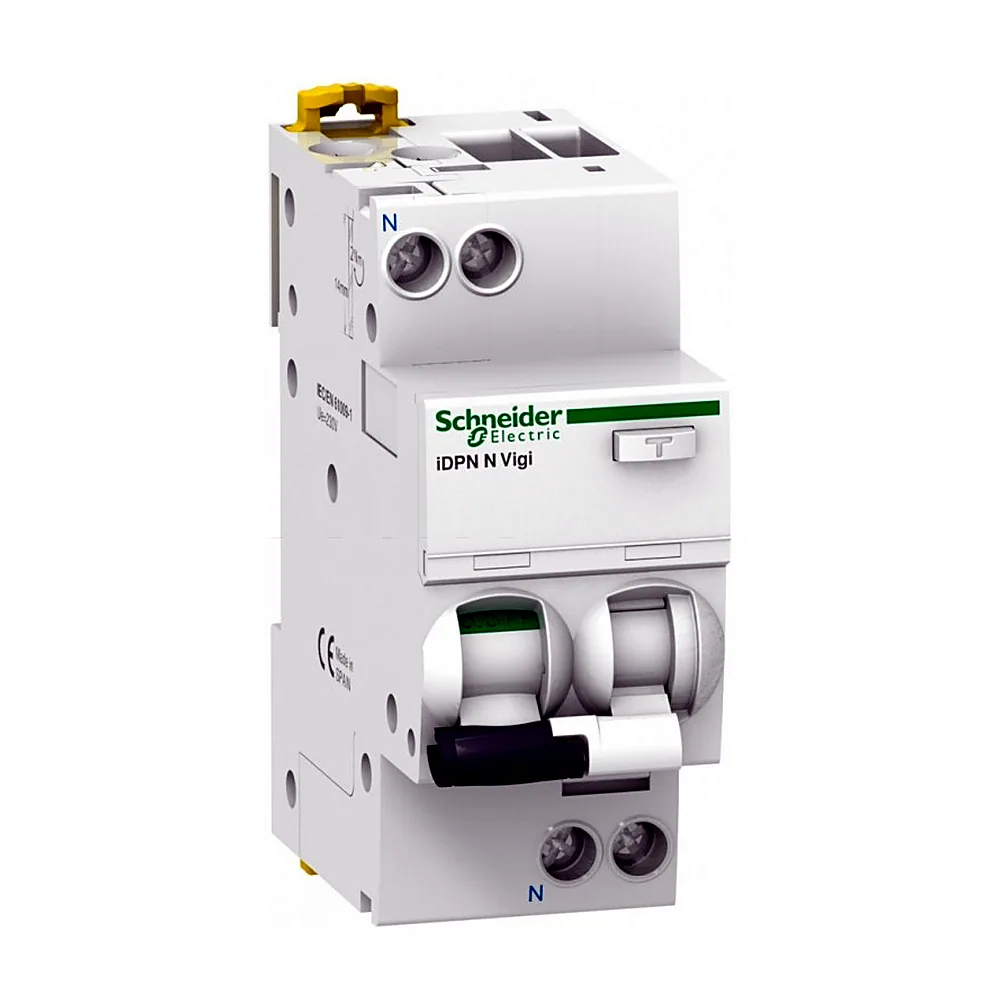

Диференційний автоматичний вимикач iDPN N VIGI 6КА 20 А B30M Schneider Electric A9D55620

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 116116
Виробник: Schneider Electric
Артикул: A9D55620
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 1P+N
1P+N(157)
2P(14)
3P
3P+N(41)
4P(24)
Характеристика спрацьовування: B
B
C
Номінальний струм: 20 А
4 А
6 А
10 А
16 А
20 А
25 А
Номінальна напруга: 220...240 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Номінальний струм витоку I Δn: 30 мА
10 мА(7)
30 мА(186)
100 мА(9)
300 мА(35)
Сумісність: iDPN
Тип за струмом витоку: AC
Тип А
AC

Усі характеристики

Код	00116116
Виробник	Schneider Electric
Артикул виробника	A9D55620
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-5...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	20 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	1
Кількість модулів Ш = 9 мм	4
Кількість полюсів	1P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	9 мм між фазою та нейтраллю
Межа магнітного відключення	3...5 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	УВІМК., ВИМК., відключення при несправності
Момент затягування	2 Н·м
Напруга ізоляції	400 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	6000 А
Номінальна напруга	220...240 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	20 А
Номінальний струм витоку I Δn	30 мА
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iDPN
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	AC
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50 Гц
Ширина	36 мм
Вага	125 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач Schneider Electric iDPN N VIGI 6КА 20A B30M (артикул A9D55620) - це компактний пристрій, що об'єднує автоматичний вимикач та ПЗВ в одному корпусі. Він забезпечує захист від струмів витоку, перевантажень та короткого замикання, займаючи лише два модулі на DIN-рейці.

Переваги

Два в одному - не потрібно ставити окремий автомат і ПЗВ, що спрощує монтаж і зменшує розміри щитка.
Номінал 20 А з характеристикою B - підходить для захисту розеток, освітлення, пральних машин та іншої побутової техніки без потужних двигунів; спрацьовує при 3-5-кратному перевантаженні.
Струм витоку 30 мА - захищає людей від ураження електричним струмом; відповідає вимогам ПУЕ для квартирних ліній.
Вимикаюча здатність 6 кА - достатня для більшості квартирних мереж; автомат здатен розірвати струм короткого замикання без пошкоджень.
Ресурс 20 000 циклів - механічна та електрична зносостійкість гарантує довгу роботу без заміни.

Де застосовується

У квартирних і будинкових щитках для захисту окремих ліній розеток, освітлення, бойлерів та іншої техніки.
У невеликих офісах та комерційних приміщеннях, де потрібен захист від витоку струму на рівні 30 мА.

Технічні особливості

Диф автомат відповідає ДСТУ IEC 61009. Монтується на DIN-рейку шириною 36 мм. Клеми розраховані на переріз проводу від 1 до 16 мм². Важливо: тип AC захисту від струмів витоку реагує лише на синусоїдний змінний струм - для пульсуючого постійного (наприклад, від імпульсних блоків живлення) потрібен тип A. При монтажі затягуйте клеми з моментом близько 2-3 Нм (стандартне значення для серії Acti9). Робочий діапазон температур -5…+60 °C, ступінь захисту IP20 - для встановлення всередині щитка. Напруга ізоляції 400 В, імпульсна напруга 4 кВ.
