Диференційний автоматичний вимикач iDPN N VIGI 6КА 10 А B30M Schneider Electric A9D55610

Код товару:

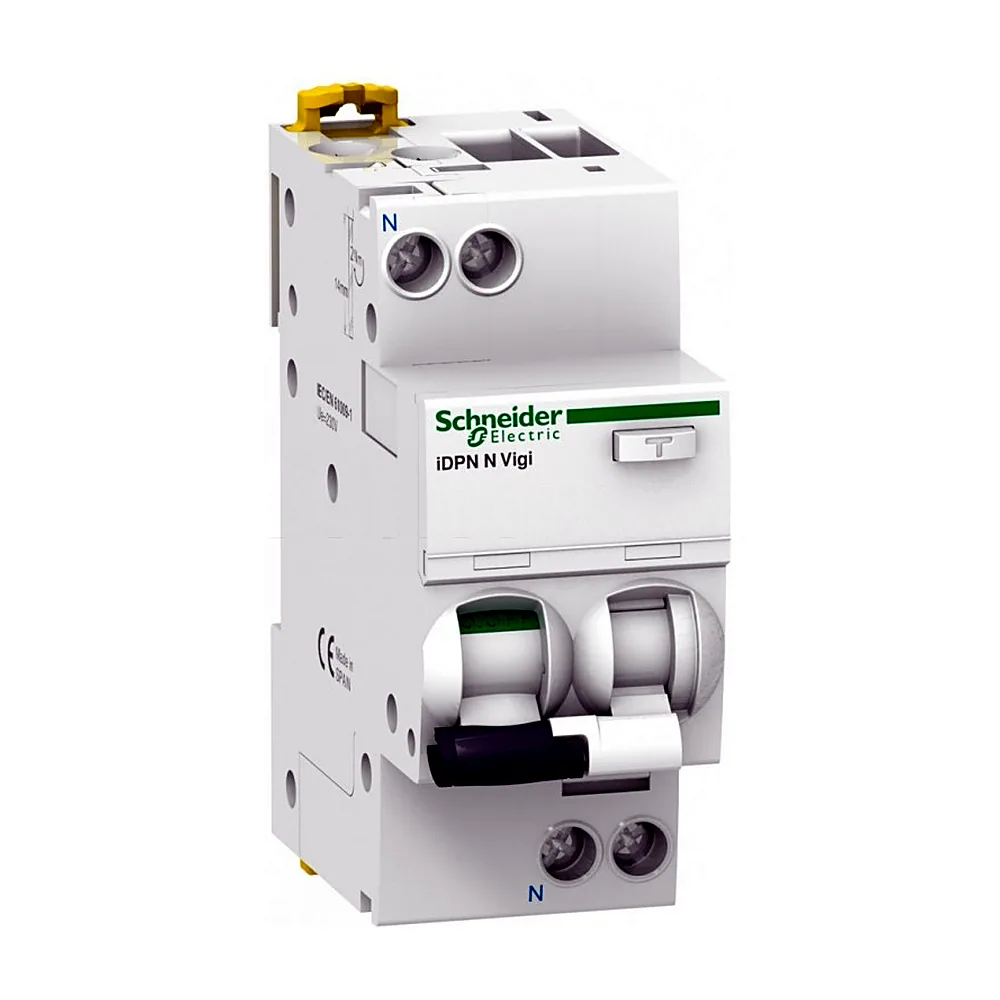

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166389
Виробник: Schneider Electric
Артикул: A9D55610
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 1P+N
1P+N(157)
2P(14)
3P
3P+N(41)
4P(24)
Характеристика спрацьовування: B
B(6)
C(11)
Номінальний струм: 10 А
4 А
6 А
10 А
16 А
20 А
25 А
Номінальна напруга: 220...240 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Номінальний струм витоку I Δn: 30 мА
10 мА(7)
30 мА(186)
100 мА(9)
300 мА(35)
Сумісність: iDPN
Тип за струмом витоку: AC
Тип А
AC

Усі характеристики

Код	00166389
Виробник	Schneider Electric
Артикул виробника	A9D55610
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-5...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	20 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	1
Кількість модулів Ш = 9 мм	4
Кількість полюсів	1P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	9 мм між фазою та нейтраллю
Межа магнітного відключення	3...5 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	УВІМК., ВИМК., відключення при несправності
Момент затягування	2 Н·м
Напруга ізоляції	400 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	6000 А
Номінальна напруга	220...240 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	10 А
Номінальний струм витоку I Δn	30 мА
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iDPN
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	AC
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50 Гц
Ширина	36 мм
Вага	125 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач Schneider Electric iDPN N VIGI 6KA 10A B30M (артикул A9D55610) поєднує функції автоматичного вимикача та пристрою захисного відключення в одному модулі. Це рішення для захисту людини від ураження струмом і запобігання пожежам через витік. Двополюсний апарат серії Acti9 iDPN N Vigi розрахований на номінал 10 А і диференційний струм 30 мА.

Переваги

Компактність - займає лише 2 модулі (36 мм) на DIN-рейці, що економить місце в щиті.
Надійний захист - характеристика відключення B забезпечує спрацьовування при струмах 3-5 Iном, підходить для активних навантажень і освітлення.
Висока комутаційна здатність - 6 кА дозволяють використовувати автомат у мережах з великим струмом короткого замикання.
Зносостійкість - ресурс 20 000 циклів механічних і електричних операцій гарантує тривалу роботу.
Простий монтаж - переріз приєднуваних проводів від 1 до 16 мм², підходить як для однодротяних, так і для гнучких жил.

Де застосовується

Квартирні та будинкові щитки - захист розеткових груп, освітлення, окремих споживачів.
Офісні та комерційні об'єкти - для ліній з малими струмами витоку, де потрібен захист людей і обладнання.

Технічні особливості

Автомат виконано за стандартом IEC 61009 (ДСТУ EN 61009). Встановлюється на DIN-рейку, ширина 2 модулі. Робоча температура від -5 до +60 °C, ступінь захисту IP20 - тільки для сухих приміщень. Тип диференційного захисту AC - реагує на синусоїдальні струми витоку. Характеристика відключення B (3-5 Iном) підходить для ліній без потужних пускових струмів. Номінальна напруга 400 В, імпульсна стійкість 4 кВ. Комутований нейтральний провідник - у разі спрацювання розривається і фаза, і нуль. Типова помилка при виборі: плутають тип AC з типом A - для сучасних приладів з імпульсними блоками живлення краще брати A, але AC достатньо для простих навантажень.

Комплектація

В упаковці 1 шт. диференційного автомата Schneider Electric iDPN N Vigi.
