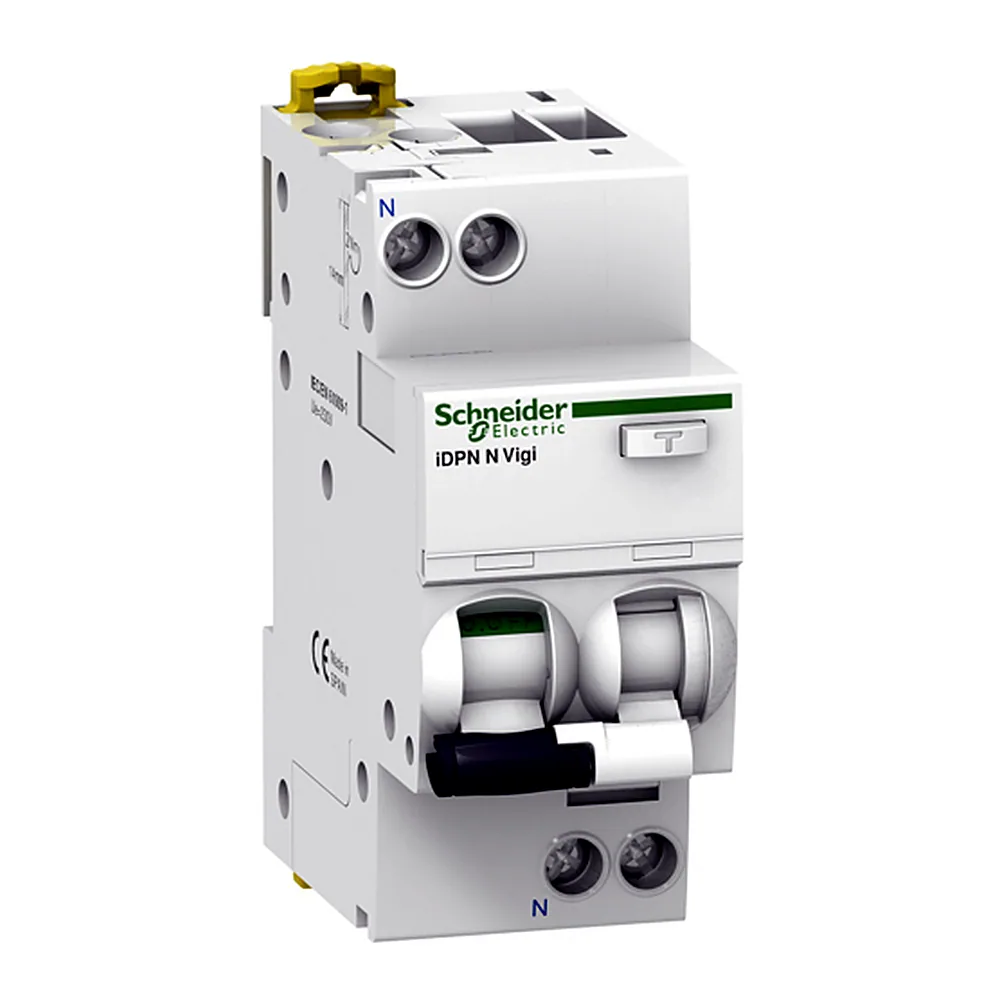

Диференційний автоматичний вимикач IDPN VIGI 1+N B 20 А 30 мА 6 кА A Schneider Electric A9D56620

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166400
Виробник: Schneider Electric
Артикул: A9D56620
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 1P+N
1P+N(157)
2P(14)
3P
3P+N(41)
4P(24)
Характеристика спрацьовування: B
B(13)
C(25)
Номінальний струм: 20 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
Номінальна напруга: 220...240 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Кількість захищених стовпів: 1
Номінальний струм витоку I Δn: 30 мА
30 мА
300 мА
Сумісність: iDPN
Тип за струмом витоку: Тип А
Тип А(13)
AC(6)

Усі характеристики

Код	00166400
Виробник	Schneider Electric
Артикул виробника	A9D56620
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	20 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	1
Кількість модулів Ш = 9 мм	4
Кількість полюсів	1P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	9 мм між фазою та нейтраллю
Межа магнітного відключення	3...5 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	УВІМК., ВИМК., відключення при несправності
Момент затягування	2 Н·м
Напруга ізоляції	400 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	6000 А
Номінальна напруга	220...240 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	20 А
Номінальний струм витоку I Δn	30 мА
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iDPN
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	Тип А
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50 Гц
Ширина	36 мм
Вага	125 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач IDPN VIGI 1+N B 20A/0,03A 6kA A (артикул A9D56620) від Schneider Electric - це компактний пристрій, який поєднує функції автоматичного вимикача та пристрою захисного вимкнення. Він призначений для захисту лінії від короткого замикання, перевантаження та витоку струму, що особливо важливо для вологих приміщень.

Переваги

Комбінований захист - автомат реагує на надструми (коротке замикання, перевантаження) і на диференційний струм витоку до 30 мА, що забезпечує безпеку людини.
Модульне виконання - займає 4 модулі на DIN-рейці, легко монтується в стандартний щиток.
Висока зносостійкість - електрична та механічна зносостійкість по 20 000 циклів, що гарантує тривалий термін служби.
Ступінь захисту IP40 - корпус захищає внутрішні елементи від проникнення дрібних предметів та бризок, допускається встановлення в щитках звичайного виконання.
Широкий діапазон температур - працює від -25 до +60 °C, тому підходить для неопалюваних приміщень.

Де застосовується

У квартирних та будинкових щитках для захисту розеткових груп, освітлення, бойлерів, пральних машин.
В офісах, торговельних приміщеннях, невеликих виробничих об'єктах, де потрібен захист однофазних ліній з напругою 230 В.

Технічні особливості

Вимикач розрахований на номінальний струм 16 А (хоча в маркуванні зазначено 20A - це стара традиція позначення серії) з характеристикою спрацьовування B, що відключає лінію при струмі 3-5 Iном. Відключаюча здатність при короткому замиканні - 6 кА, достатньо для більшості житлових та комерційних мереж. Тип диференційного захисту - змінний струм (AC), реагує на синусоїдальні витоки. Монтаж на DIN-рейку, підключення кабелем до 25 мм². При обтисканні слід дотримуватись моменту затяжки 2.8 Н·м - це типова помилка при монтажі, що викликає перегрів контакту. Виріб відповідає стандартам ДСТУ IEC 61009.

Чому в ЛІНА

Ми маємо цей автомат на складі, тому відправляємо замовлення день у день. Надаємо всі документи для юросіб: видаткову накладну, акт приймання-передачі, гарантійний талон.
