Автоматичний вимикач NG125H 4P C 20 А Schneider Electric 18734

Name: Автоматичний вимикач NG125H 4P C 20 А Schneider Electric 18734
Brand: Schneider Electric
SKU: 00248670
Price: 26047.01 UAH
Availability: PreOrder

Код товару:

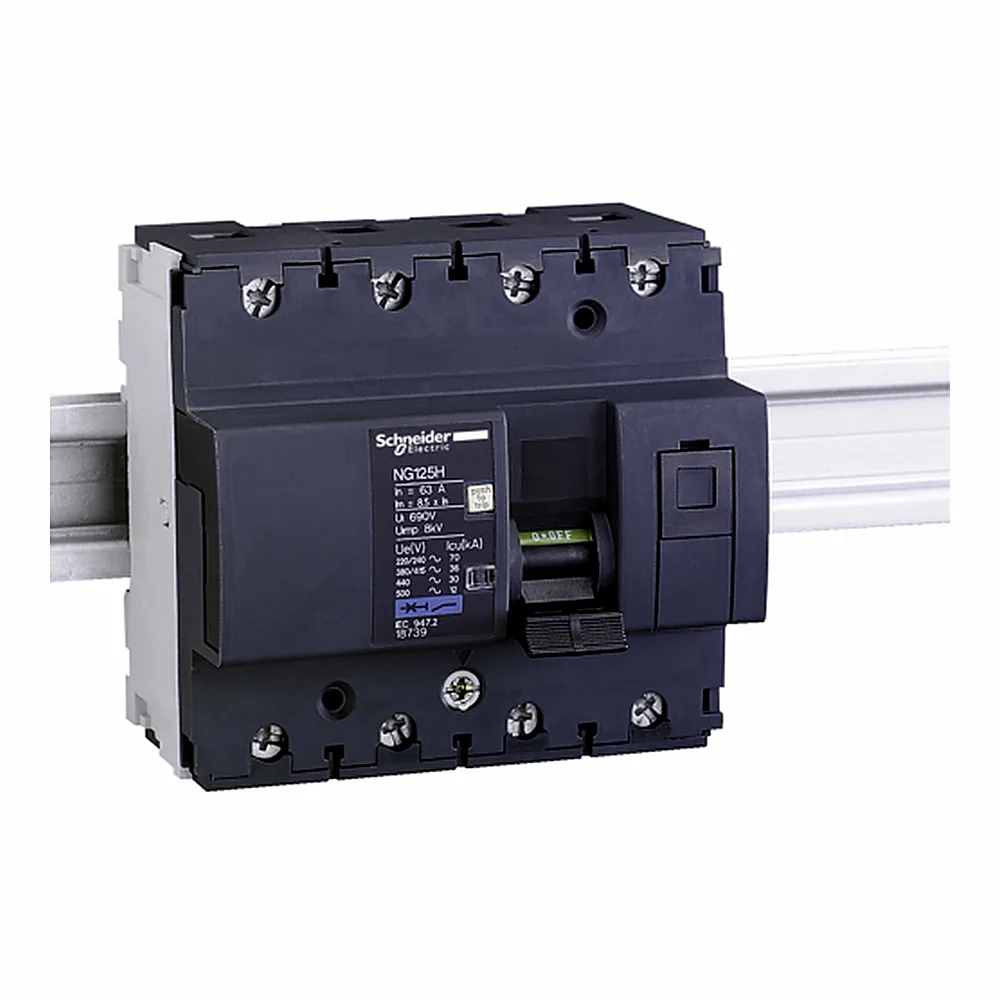

Фото ілюстративне — вигляд товару може відрізнятися.

26 047⁰¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція користувача · 407 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248670
Виробник: Schneider Electric
Артикул: 18734
Тип виробу: Автоматичний вимикач
Кількість полюсів: 4P
2P
3P
4P
Характеристика спрацьовування: C
B(35)
C(114)
D(34)
Номінальний струм: 20 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 36 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248670
Виробник	Schneider Electric
Артикул виробника	18734
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	12
Кількість полюсів	4P
Код відключаючої здатності	H
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	36 кА
Номінальна робоча здатність відключення	27 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, ≤ 500 В DC, 220...240 В AC, 440 В AC
Номінальний струм	20 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	108 мм
Вага	0,96 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125H 4П 20A C від Schneider Electric - це модульний автомат серії Acti9 з номінальним струмом 20 А та характеристикою C. Головна перевага - відключаюча здатність 25 кА, що дозволяє використовувати його в розподільчих щитах з високими струмами короткого замикання.

Переваги

Висока відключаюча здатність 25 кА - забезпечує надійний захист ліній навіть у мережах з потужними трансформаторами.
Робочий діапазон температур від -30 до +70 °C - автомат працює в неопалюваних приміщеннях та на вулиці в щиті.
Механічна зносостійкість 20 000 циклів - ресурс комутацій без струму, що відповідає тривалому терміну експлуатації.
Електрична зносостійкість 10 000 циклів - витримує часті ввімкнення-вимкнення під навантаженням.
Компактний корпус 4 модульні відстані (12 модулів) - економить місце в щиті при чотириполюсному виконанні.

Де застосовується

У побутових електрощитах для захисту трифазних ліній (наприклад, електроплити, кондиціонери) - при номінальному струмі 20 А.
На об'єктах комерційної та промислової інфраструктури - в розподільчих шафах, де потрібна висока комутаційна стійкість і стійкість до коротких замикань.

Технічні особливості

Автомат монтується на DIN-рейку, займає 4 модульні відстані. Тип струму - змінний (AC), напруга ізоляції 690 В, імпульсна напруга 8 кВ. Характеристика спрацьовування C - для ліній з помірними пусковими струмами (двигуни, трансформатори). Номінальна напруга 440 В - дозволяє використовувати в трифазних мережах 380/400 В. Ступінь захисту корпусу IP20 - для встановлення всередині щитів. При монтажі зверніть увагу на переріз приєднувальних провідників: для 20 А рекомендовано мідний кабель 2,5-4 мм². Типова помилка - використання автомата з характеристикою C для ліній з лампами розжарювання, що може спричинити хибні відключення через пускові струми.
