Автоматичний вимикач NG125H 4P C 10 А Schneider Electric 18732

Name: Автоматичний вимикач NG125H 4P C 10 А Schneider Electric 18732
Brand: Schneider Electric
SKU: 00248668
Price: 28468.13 UAH
Availability: PreOrder

Код товару:

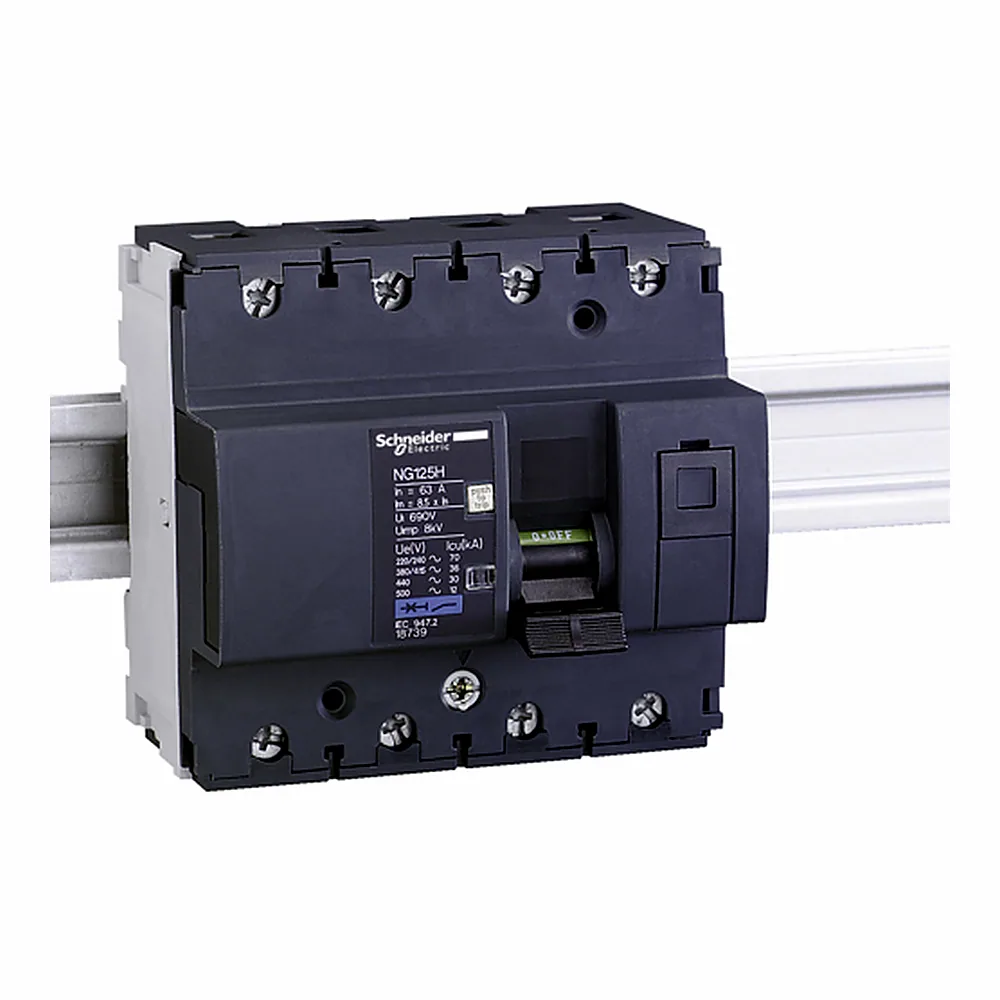

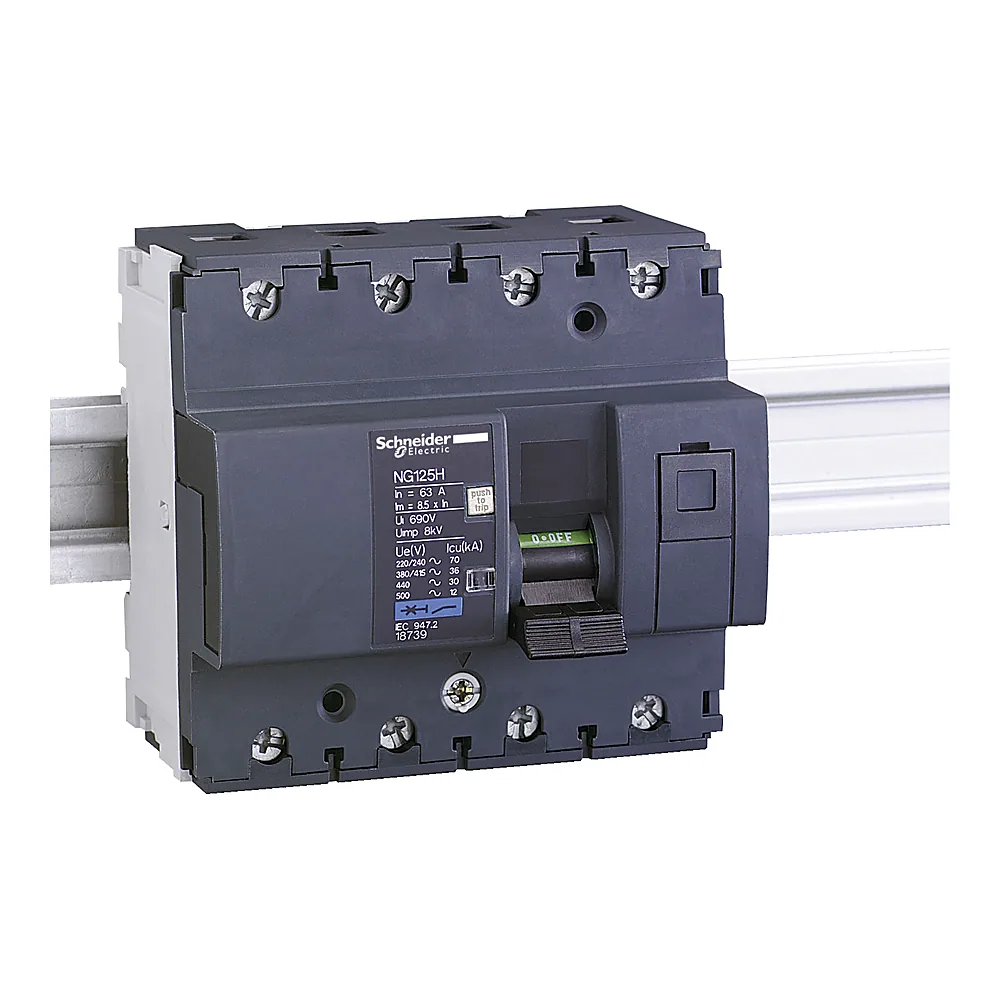

Фото ілюстративне — вигляд товару може відрізнятися.

28 468¹³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція користувача · 407 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248668
Виробник: Schneider Electric
Артикул: 18732
Тип виробу: Автоматичний вимикач
Кількість полюсів: 4P
2P
3P
4P
Характеристика спрацьовування: C
B(35)
C(114)
D(34)
Номінальний струм: 10 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 36 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248668
Виробник	Schneider Electric
Артикул виробника	18732
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	12
Кількість полюсів	4P
Код відключаючої здатності	H
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	36 кА
Номінальна робоча здатність відключення	27 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, ≤ 500 В DC, 220...240 В AC, 440 В AC
Номінальний струм	10 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	108 мм
Вага	0,96 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125H 4П 10A C від Schneider Electric серії Acti9 розрахований на струм 10 А та напругу до 440 В змінного струму. Його головна перевага - висока відключаюча здатність 25 кА, що робить його придатним для мереж із потужними короткими замиканнями.

Переваги

Відключаюча здатність 25 кА - автомат витримує та гасить дугу при струмах КЗ до 25 кА, що критично для промислових та розподільчих щитів.
Чотириполюсний виконання - комутує всі три фази та нейтраль, підходить для трифазних мереж 380/220 В.
Характеристика C - спрацьовування при струмі 5-10 від номіналу; типовий вибір для змішаного навантаження (освітлення, розетки, невеликі двигуни).
Зносостійкість - електрична 10 000 циклів, механічна 20 000 циклів, що забезпечує довгий термін служби.
Робочий діапазон -30…+70 °C - підходить для неопалюваних приміщень або вуличних щитів.

Де застосовується

У побутових електрощитах для захисту ліній змішаного навантаження (освітлення, розетки, кондиціонери).
На об'єктах комерційної та промислової нерухомості - розподільчі щити, ввідні пристрої, де потрібна висока комутаційна здатність.

Технічні особливості

Автомат монтується на DIN-рейку, займає 4 модульні відстані. Напруга ізоляції 690 В, імпульсна напруга 8 кВ - це означає, що вимикач безпечно витримує перенапруги від грозових розрядів. Ступінь захисту IP20 - монтаж усередині щита, без прямого потрапляння вологи. При підборі зверніть увагу: характеристика C спрацьовує при 5-10-кратному номінальному струмі, тому для чисто резистивних навантажень (наприклад, ТЕНи) краще обирати B, а для двигунів - D. У цьому автоматі встановлено 10 А - розраховуйте переріз кабелю відповідно до ПУЕ.
