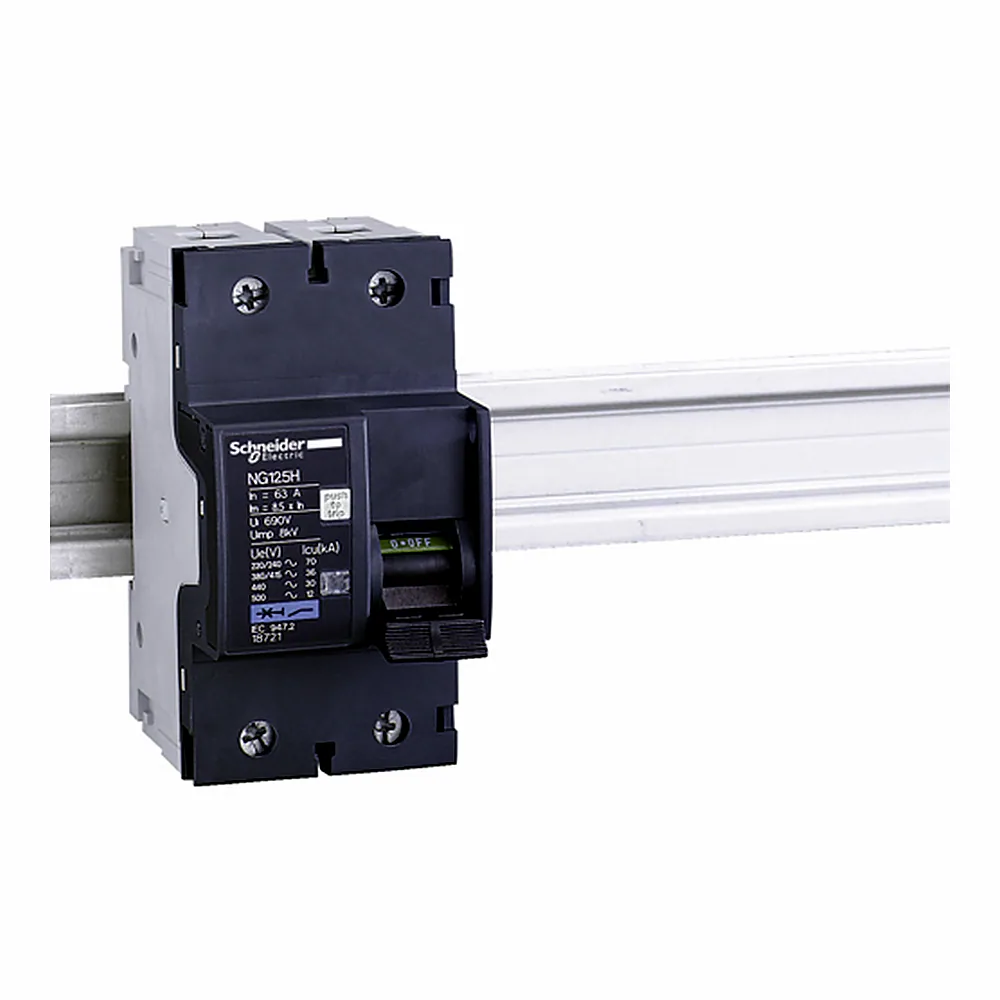

Автоматичний вимикач NG125H 2P C 10 А Schneider Electric 18714

Name: Автоматичний вимикач NG125H 2P C 10 А Schneider Electric 18714
Brand: Schneider Electric
SKU: 00248653
Price: 12326.5 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

12 326⁵⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція користувача · 407 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248653
Виробник: Schneider Electric
Артикул: 18714
Тип виробу: Автоматичний вимикач
Кількість полюсів: 2P
2P
3P
4P
Характеристика спрацьовування: C
B(35)
C(114)
D(34)
Номінальний струм: 10 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 36 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248653
Виробник	Schneider Electric
Артикул виробника	18714
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	2P
Код відключаючої здатності	H
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	36 кА
Номінальна робоча здатність відключення	27 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC, ≤ 250 В DC
Номінальний струм	10 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	54 мм
Вага	0,48 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125H 2П 10A C від Schneider Electric - це двополюсний модульний автомат для кіл постійного струму. Номінал 10 А та характеристика C роблять його придатним для захисту ліній з помірними пусковими струмами. Виріб розрахований на напругу 250 В постійного струму і має відключаючу здатність 25 кА.

Переваги

Висока комутаційна здатність - 25 кА при короткому замиканні дозволяє працювати в мережах з великими струмами КЗ, що часто зустрічається в промислових DC-установках.
Механічна та електрична зносостійкість - 20 000 циклів механічних і 10 000 циклів електричних операцій забезпечують тривалий ресурс без заміни.
Широкий діапазон температур - від -30 до +70 °C дозволяє використовувати автомат в неопалюваних приміщеннях або на вулиці в шафах.
Ступінь захисту IP20 - захист від твердих предметів діаметром понад 12 мм, підходить для монтажу в розподільчих щитах.
Компактність - ширина всього 2 модульні відстані (54 мм), що економить місце на DIN-рейці.

Де застосовується

У системах сонячної генерації та акумуляторних банках - для захисту ланцюгів постійного струму від панелей до інвертора.
На промислових об'єктах - у щитах живлення постійного струму для автоматики, сигналізації, телекомунікаційного обладнання.
У житлових будинках - для захисту DC-споживачів, наприклад світлодіодного освітлення з драйверами постійного струму.

Технічні особливості

Автомат NG125H серії Acti9 монтується на стандартну DIN-рейку. Номінальна напруга ізоляції становить 690 В, витримує імпульсну напругу до 8 кВ. Характеристика C означає, що електромагнітний розчіплювач спрацьовує при струмі 5-10-кратного номіналу. Це важливо враховувати при виборі: якщо в лінії є двигуни або трансформатори з високими пусковими струмами, характеристика C може давати хибні спрацьовування. Для суто резистивних навантажень краще підходить характеристика B. Контакти витримують напругу постійного струму 250 В. Переріз кабелю, що підключається, зазвичай до 35 мм² (уточніть за документацією). Артикул виробника - 18714.
