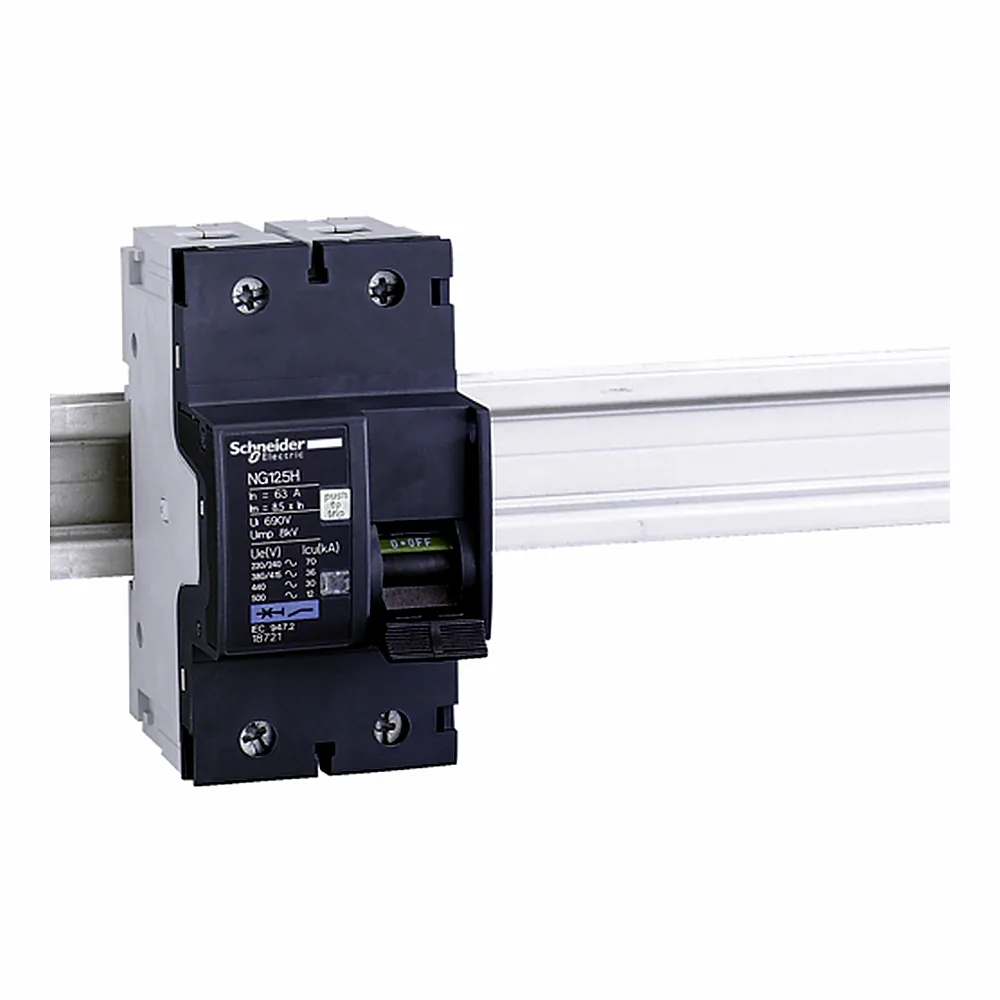

Автоматичний вимикач NG125H 2P C 20 А Schneider Electric 18716

Name: Автоматичний вимикач NG125H 2P C 20 А Schneider Electric 18716
Brand: Schneider Electric
SKU: 00248655
Price: 11280.68 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

11 280⁶⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція користувача · 407 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248655
Виробник: Schneider Electric
Артикул: 18716
Тип виробу: Автоматичний вимикач
Кількість полюсів: 2P
2P
3P
4P
Характеристика спрацьовування: C
B(35)
C(114)
D(34)
Номінальний струм: 20 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 36 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248655
Виробник	Schneider Electric
Артикул виробника	18716
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	2P
Код відключаючої здатності	H
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	36 кА
Номінальна робоча здатність відключення	27 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC, ≤ 250 В DC
Номінальний струм	20 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	54 мм
Вага	0,48 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125H 2П 20A C Schneider Electric (арт. 18716) - це модульний автомат для кіл постійного струму (DC) на 20 А. Витримує навантаження до 250 В і має відключаючу здатність 25 кА, тому підходить для об'єктів із високими струмами короткого замикання.

Переваги

Відключаюча здатність 25 кА - дозволяє використовувати автомат у ввідних щитах і промислових розподільчих пристроях, де струми КЗ можуть сягати великих значень.
Два полюси (2P) - одночасне розмикання обох проводів лінії постійного струму, що підвищує безпеку обслуговування.
Характеристика C - спрацьовування при 5-10-кратному перевищенні номіналу, оптимально для навантажень із помірними пусковими струмами (двигуни, трансформатори).
Механічна зносостійкість 20 000 циклів - ресурс комутаційних операцій без електричного навантаження, а електрична - 10 000 циклів.
Робочий діапазон -30…+70 °C - автомат зберігає працездатність у неопалюваних приміщеннях, на вулиці в щиті з відповідним ступенем захисту.

Де застосовується

У щитах постійного струму для систем керування, сигналізації, контролю доступу.
На об'єктах промислової автоматики, де потрібна комутація DC-кіл із напругою до 250 В.

Технічні особливості

Автомат розрахований на напругу ізоляції 690 В і витримує імпульсну напругу 8 кВ. Ширина - 2 модулі (18 мм кожен), встановлюється на DIN-рейку. Для правильного вибору зверніть увагу: номінал 20 А за температури +30 °C знижується за вищих температур - це типова помилка при виборі автомата для щитів на відкритому повітрі. Переріз кабелю, що підключається, має відповідати номіналу (рекомендуємо 4-6 мм² залежно від матеріалу жили). Ступінь захисту IP20 - автомат монтується всередину щита.
