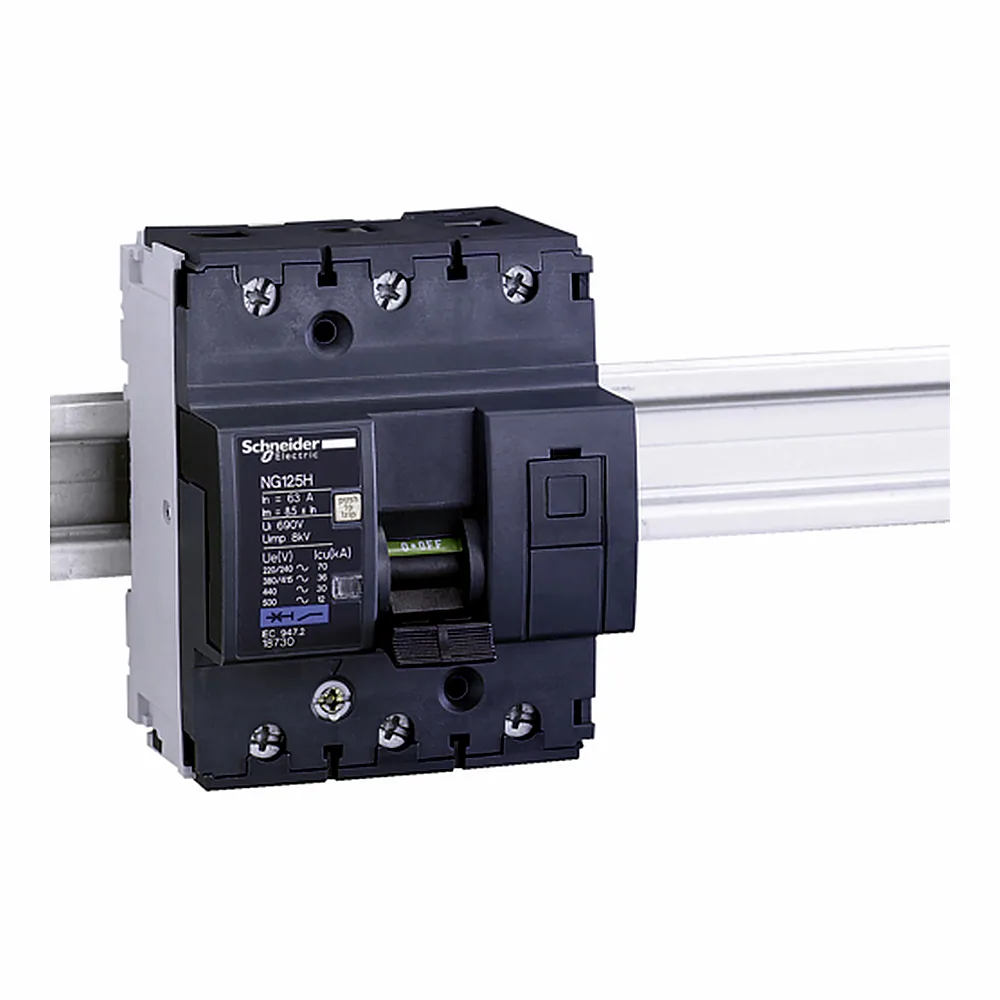

Автоматичний вимикач NG125H 3P C 63 А Schneider Electric 18730

Name: Автоматичний вимикач NG125H 3P C 63 А Schneider Electric 18730
Brand: Schneider Electric
SKU: 00211478
Price: 16163.48 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

16 163⁴⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція користувача · 407 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 211478
Виробник: Schneider Electric
Артикул: 18730
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P
2P
3P
4P
Характеристика спрацьовування: C
B(35)
C(114)
D(34)
Номінальний струм: 63 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 36 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00211478
Виробник	Schneider Electric
Артикул виробника	18730
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Код відключаючої здатності	H
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	36 кА
Номінальна робоча здатність відключення	27 кА
Номінальна робоча напруга Ue	≤ 375 В DC, 380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	63 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	81 мм
Вага	0,72 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125H 3П 63A C Schneider Electric - це трифазний модульний автомат для захисту ліній змінного струму. Він розрахований на номінальний струм 63 А та має характеристику спрацьовування C, що робить його придатним для навантажень з помірними пусковими струмами. Виріб належить до серії Acti9 і витримує струми короткого замикання до 25 кА, тому підходить для розподільчих щитів промислових об'єктів.

Переваги

Висока відключаюча здатність 25 кА - дозволяє використовувати автомат у мережах з великими струмами КЗ, зменшуючи ризик пошкодження обладнання.
Механічна зносостійкість 20000 циклів - автомат витримує часте ввімкнення-вимкнення без втрати працездатності, що важливо для об'єктів з періодичним навантаженням.
Електрична зносостійкість 10000 циклів - гарантує тривалу роботу під навантаженням без заміни контактної групи.
Широкий діапазон температур -30…+70 °C - автомат можна встановлювати в неопалюваних приміщеннях або на вулиці в щиті з відповідним ступенем захисту.
Компактні габарити 81×103×81 мм - займає лише 3 модульні позиції на DIN-рейці, що економить місце в щиті.

Де застосовується

У розподільчих щитах житлових будинків для захисту трифазних споживачів - електроплит, бойлерів, кондиціонерів.
На промислових об'єктах для захисту ліній освітлення, силових розеток та невеликих двигунів.

Технічні особливості

Автомат відповідає стандартам ДСТУ IEC 60898-1 та IEC 60947-2. Монтується на DIN-рейку шириною 35 мм. Номінальна напруга ізоляції становить 690 В, робоча напруга - 440 В. Імпульсна напруга, яку витримує ізоляція, - 8 кВ. Ступінь захисту корпусу IP20 - автомат не призначений для встановлення в зоні прямого потрапляння вологи. Характеристика спрацьовування C означає, що автомат відключається при струмі, який перевищує номінал у 5-10 разів. Це захищає кабель від перевантаження та короткого замикання, але не реагує на короткочасні пускові струми. При монтажі зверніть увагу на переріз кабелю: для 63 А рекомендується мідний кабель не менше 10 мм². Затягуйте гвинти моментом 2-3 Н·м, щоб уникнути нагрівання контактів.

Комплектація

Автоматичний вимикач постачається в індивідуальній упаковці. У комплекті - сам вимикач, паспорт виробу та інструкція з монтажу.
