Name: Автоматичний вимикач NG125H 3P C 80 А Schneider Electric 18731
Brand: Schneider Electric
SKU: 00248667
Price: 17433.94 UAH
Availability: PreOrder

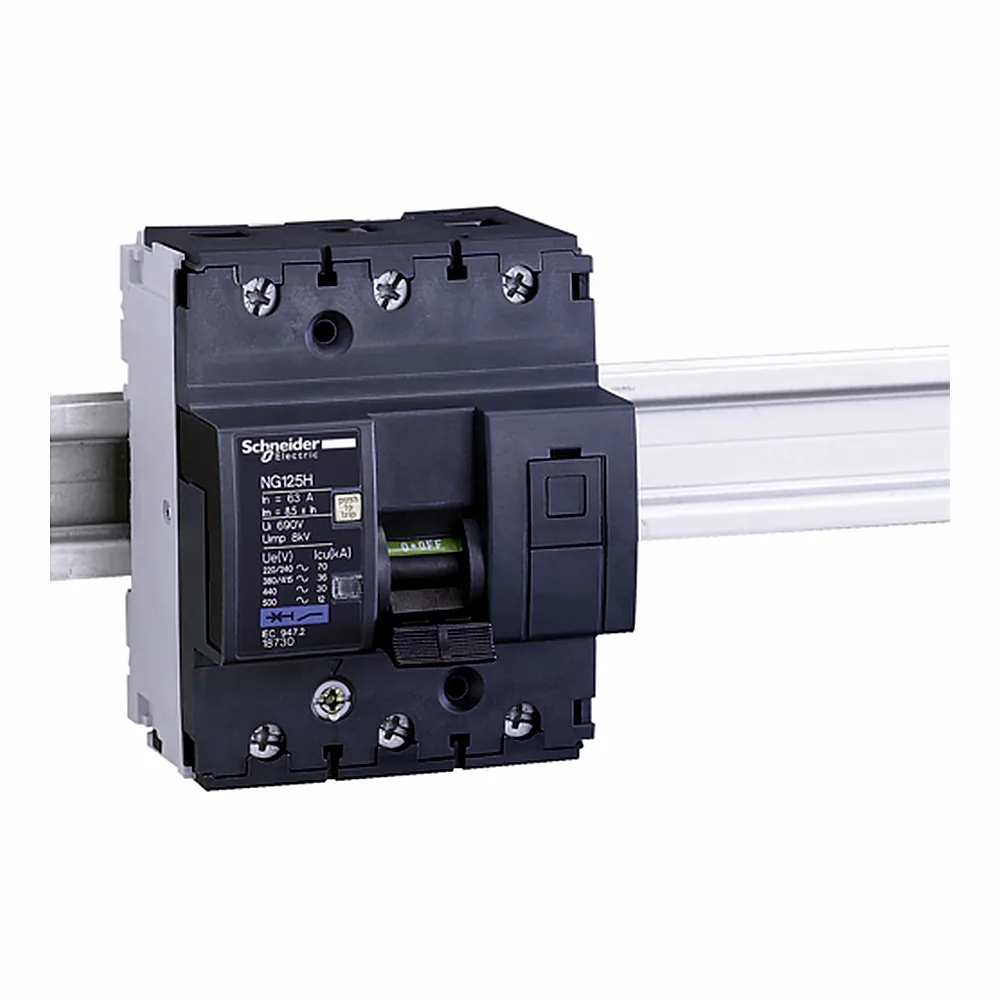

Автоматичний вимикач NG125H 3P C 80 А Schneider Electric 18731

Фото ілюстративне — вигляд товару може відрізнятися.

17 433⁹⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція користувача · 407 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248667
Виробник: Schneider Electric
Артикул: 18731
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P
3P
4P
Характеристика спрацьовування: C
B(35)
C(114)
D(34)
Номінальний струм: 80 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
80 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 36 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248667
Виробник	Schneider Electric
Артикул виробника	18731
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Код відключаючої здатності	H
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	6 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	36 кА
Номінальна робоча здатність відключення	27 кА
Номінальна робоча напруга Ue	≤ 375 В DC, 380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	80 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Ні
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	81 мм
Вага	0,72 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125H 3П 80A C від Schneider Electric - це трифазний модульний автомат серії Acti9 з номінальним струмом 80 А та характеристикою C. Він розрахований на напругу до 440 В і забезпечує відключаючу здатність 25 кА при короткому замиканні.

Переваги

Висока комутаційна стійкість - механічна зносостійкість 20000 циклів, електрична - 5000 циклів. Це означає тривалий ресурс без заміни.
Широкий діапазон температур - від -30 до +70 °C. Автомат працюватиме в неопалюваних приміщеннях і на вулиці (в щиті з відповідним ступенем захисту).
Компактний розмір - займає 9 модулів (3 стандартні відстані) при глибині 81 мм. Вміщується в будь-який стандартний щит.
Висока імпульсна напруга - 8 кВ. Це додатковий захист від грозових перенапруг.

Де застосовується

У промислових розподільчих щитах для захисту потужних трифазних споживачів (двигуни, насоси, компресори).
У комерційних об'єктах: торговельні центри, офісні будівлі, де потрібен автомат на 80 А з високою відключаючою здатністю.
У ввідних щитах житлових будинків з великим навантаженням (електроопалення, потужні станки).

Технічні особливості

Автомат виконано в корпусі зі ступенем захисту IP20, призначений для встановлення в модульний щит. Ключові параметри: номінальний струм 80 А, характеристика C (спрацьовування при 5-10-кратному перевищенні номіналу), відключаюча здатність 25 кА. Напруга ізоляції 690 В, що дозволяє використовувати автомат у мережах з підвищеними вимогами до ізоляції. При монтажі зверніть увагу: для підключення використовуйте кабель, розрахований на струм 80 А, і перевіряйте момент затяжки контактів згідно з інструкцією - це запобігає перегріву.
